公布日：2022.04.12
申请日：2020.10.09
分类号：C02F9/14(2006.01)I;C02F101/38(2006.01)N;C02F103/36(2006.01)N
摘要
本发明公开了一种TGIC废水处理系统及工艺，涉及TGIC废水处理领域，其技术方案要点是：物化预处理单元处理水量在40m3/d左右，COD在50000mg/L以上，废水通入加药池中，加入铁屑和惰性碳颗粒，铁屑与炭粒接触，形成的大原电池，将有机物中氯还原为游离氯离子，吸附在铁碳球多孔结构内，降低生物降解抑制性，在TGIC废水处理过程中，去除环化分层废水中的有机物。
权利要求书
1.一种TGIC废水处理工艺，其特征在于，（1）废水通入加药池中，加入铁屑和惰性碳颗粒，铁屑与炭粒接触，形成的大原电池；（2）微电解后废水投加6-7%氧化剂，将废水温度加热至70°，经中温催化氧化，破坏异氰尿酸中碳氮环状结构；（3）经催化氧化后废水进入水解酸化池，水力停留时间10天；（4）经水解酸化后废水进入A/O池，A/O池进水端设置生物选择池，筛选优势菌种。
2.根据权利要求1所述的一种TGIC废水处理工艺，其特征是：所述氧化剂为双氧水。
3.根据权利要求1所述的一种TGIC废水处理工艺，其特征是：所述铁碳微电解反应步骤为：废水通入加药池中，加入铁屑和惰性碳颗粒，当浸没在废水溶液中时，铁屑与炭粒接触，形成的大原电池，再向废液中加入能改进阴极的电极性能的催化剂。
4.根据权利要求3所述的一种TGIC废水处理系统，其特征是：所述催化剂为金属氧化物，所述金属氧化物为氧化铜、二氧化锰和三氧化二铝中的一种或两种混合物。

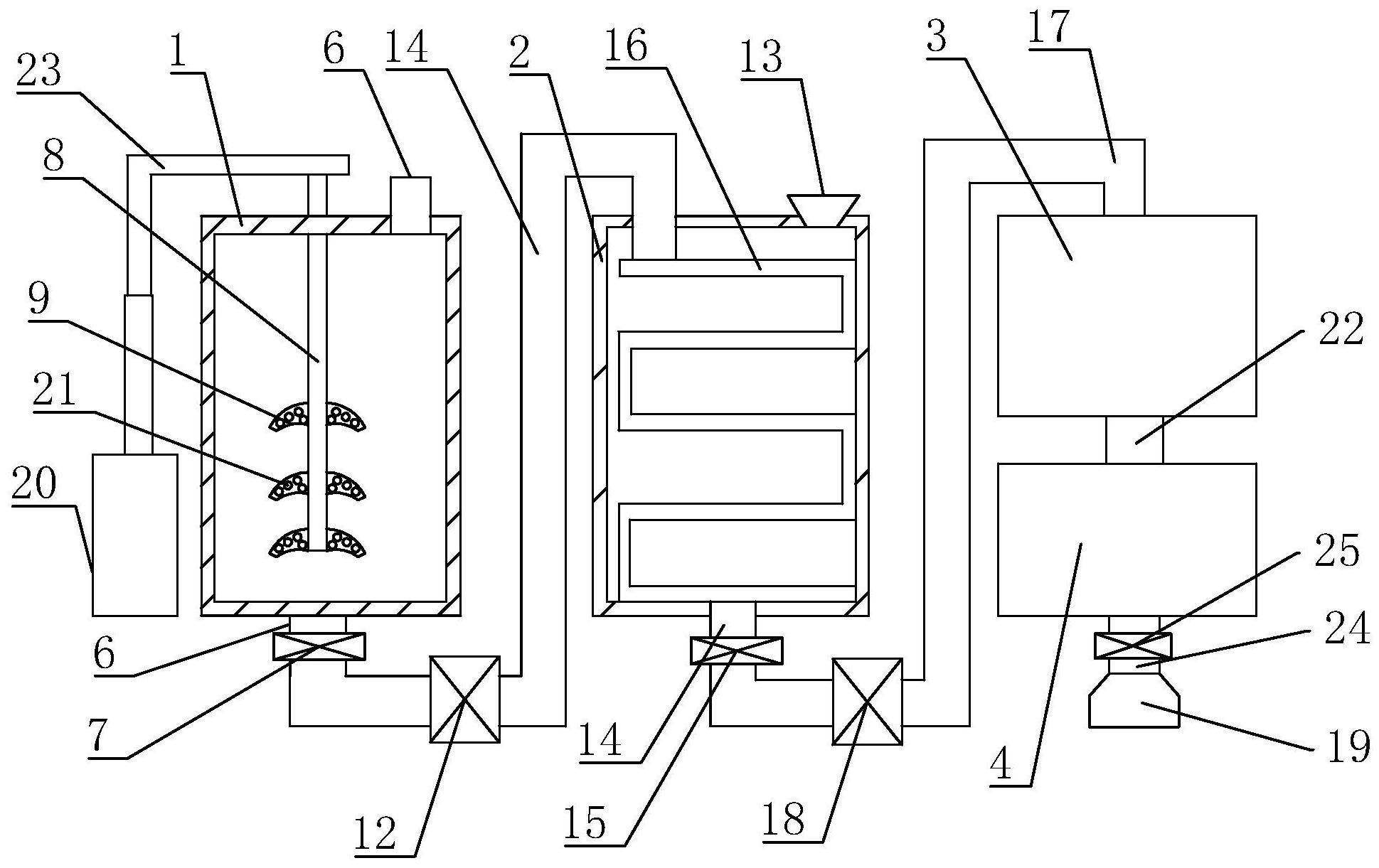

5.一种TGIC废水处理系统，其特征是：包括加药池(1)、水解酸化池(2)、生物选择器(3)和A/O池(4)，所述加药池(1)上端设有废水管(5)，所述加药池(1)底端设有出水管(6)，所述出水管(6)上设有第一截止阀(7)，所述加药池(1)上端螺纹连接有伸入加药池(1)中的搅拌杆(8)，所述搅拌杆(8)伸入加药池(1)的一端设有若干搅拌叶片(9)，所述加药池(1)外壁设有若干加热丝(10)，所述水解酸化池(2)上端设有进水管(11)，所述进水管(11)的一端通过抽水泵(12)连接在出水管(6)上，所述水解酸化池(2)上设有进料口(13)，所述水解酸化池(2)下端设有排水管(14)，所述排水管(14)上设有第二截止阀(15)，所述生物选择器(3)上端设有进入管(17)，所述进入管(17)的一端通过离心泵(18)连接在排水管(14)上，所述生物选择器(3)上端设有进入管(17)，所述生物选择器(3)下端通过流水管(22)连通在A/O池(4)上端，所述A/O池(4)下端设有废水出管(24)，所述废水出管(24)上设有第三截止阀(25)。
6.根据权利要求5所述的一种TGIC废水处理系统，其特征是：所述搅拌杆(8)上设有驱动搅拌杆(8)自转且沿加药池(1)高度方向移动的转动件。
7.根据权利要求6所述的一种TGIC废水处理系统，其特征是：所述转动件包括L型杆(23)，所述搅拌杆(8)一端转动连接在L型杆(23)端面上，所述L型杆(23)远离搅拌杆(8)的一端设有使L型杆(23)沿加药池(1)高度方向移动的气缸(20)。
8.根据权利要求5所述的一种TGIC废水处理系统，其特征是：各个所述搅拌叶片(9)均开设有若干通气孔(21)。
9.根据权利要求5所述的一种TGIC废水处理系统，其特征是：所述废水出管(24)上设有水质检测器(19)。
10.根据权利要求5所述的一种TGIC废水处理系统，其特征是：所述水解酸化池(2)内设有使废水回旋向排水管(14)流动的回旋结构(16)，所述回旋结构(16)一端位于进水管(11)下方，另一端位于排水管(14)上方。
发明内容
本发明的目的是提供一种TGIC废水处理系统及工艺，在TGIC废水处理过程中，去除环化分层废水中的有机物。
本发明的上述技术目的是通过以下技术方案得以实现的：一种TGIC废水处理工艺，包括以下步骤：（1）废水通入加药池中，加入铁屑和惰性碳颗粒，铁屑与炭粒接触，形成的大原电池；（2）微电解后废水投加6-7%氧化剂，将废水温度加热至70°，经中温催化氧化，破坏异氰尿酸中碳氮环状结构。
（3）经催化氧化后废水进入水解酸化池，水力停留时间10天；（4）经水解酸化后废水进入A/O池，A/O池进水端设置生物选择池，筛选优势菌种。
优选地，所述氧化剂为双氧水。
优选地，所述铁碳微电解反应步骤为：废水通入加药池中，加入铁屑和惰性碳颗粒，当浸没在废水溶液中时，铁屑与炭粒接触，形成的大原电池，再向废液中加入能改进阴极的电极性能的催化剂。
优选地，所述催化剂为金属氧化物，所述金属氧化物为氧化铜、二氧化锰和三氧化二铝中的一种或两种混合物。
本发明的另一个目的是提供一种TGIC废水处理系统，包括加药池、水解酸化池、生物选择器和A/O池，所述加药池上端设有废水管，所述加药池底端设有出水管，所述出水管上设有第一截止阀，所述加药池上端螺纹连接有伸入加药池中的搅拌杆，所述搅拌杆伸入加药池的一端设有若干搅拌叶片，所述加药池外壁设有若干加热丝，所述水解酸化池上端设有进水管，所述进水管的一端通过抽水泵连接在出水管上，所述水解酸化池上设有进料口，所述水解酸化池下端设有排水管，所述排水管上设有第二截止阀，所述生物选择器上端设有进入管，所述进入管的一端通过离心泵连接在排水管上，所述生物选择器上端设有进入管，所述生物选择器下端通过流水管连通在A/O池上端，所述A/O池下端设有废水出管，所述废水出管上设有第三截止阀。
优选地，所述搅拌杆上设有驱动搅拌杆自转且沿加药池高度方向移动的转动件。
优选地，所述转动件包括L型杆，所述搅拌杆一端转动连接在L型杆端面上，所述L型杆远离搅拌杆的一端设有使L型杆沿加药池高度方向移动的气缸。
优选地，各个所述搅拌叶片均开设有若干通气孔。
优选地，所述废水出管上设有水质检测器。
优选地，所述水解酸化池内设有使废水回旋向排水管流动的回旋结构，所述进水管一端在连通回旋结构上，所述排水管一端连通在回旋结构上。
综上所述，本发明达到的有益效果是：第一，在TGIC废水处理后，出水水质明显改善，COD降解到20000-35000mg/L左右，进入生化系统水质COD在3000-5000mg/L左右，将废水中难降解的有机物分解成小分子物质，去除环化分层废水含有高浓度有机物，有效降低废水的生物毒性，废水中有机物浓度可降至500ppm以内，满足三级接管标准，原料环氧氯丙烷含量可降至0.1ppm以内，第二，废水通过加药池中的铁碳微电解反应，水解酸化以及筛选优势菌种，提升微生物对有机物降解能力。
第三，启动气缸，使L型杆沿加药池高度方向移动，因此，搅拌杆和搅拌叶片自转且沿加药池高度方向移动，增大废水的分子流动性，提高反应速度，自动化程度高。
（发明人：刘秀玉;孙斌;袁庭龙;凡子薇）
