高新污水处理无堵塞曝气器

发布时间:2023-10-9 11:19:20

公布日:2022.07.22

申请日:2022.04.27

分类号:C02F9/14(2006.01)I;C02F7/00(2006.01)N;C02F3/28(2006.01)N;C02F3/02(2006.01)N;C02F1/00(2006.01)N;C02F1/50(2006.01)N;

C02F103/00(2006.01)N

摘要

本发明属于污水处理领域,具体的说是一种污水处理或河道污染治理的无堵塞曝气器,包括调节池以及设置在调节池一侧的好氧池,所述好氧池的一侧设置有厌氧池,所述厌氧池的一侧设置有沉淀池,所述沉淀池的一侧设置有消毒池,所述厌氧池的内部设置有曝气器本体,所述曝气器本体的表面的出气管道,所述出气管道上端固定有进气管道,所述出气管道的端部安装有防护壳体,所述防护壳体与出气管道之间通过连接板连接,所述连接板与防护壳体之间为固定连接;通过防护壳体能够对物水处理药物进行储存,在曝气器本体喷出气体时,会对药物进行冲击,使药物与水充分混合,从而能够实现对曝气器本体周围污水的处理,进而提高污水处理效果。


权利要求书

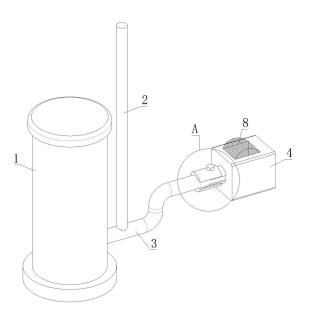

1.一种污水处理或河道污染治理的无堵塞曝气器,其特征在于:包括调节池(21)以及设置在调节池(21)一侧的好氧池(22),所述好氧池(22)的一侧设置有厌氧池(23),所述厌氧池(23)的一侧设置有沉淀池(24),所述沉淀池(24)的一侧设置有消毒池(25),所述厌氧池(23)的内部设置有曝气器本体(1),所述曝气器本体(1)的表面的出气管道(3),所述出气管道(3)上端固定有进气管道(2),所述出气管道(3)的端部安装有防护壳体(4),所述防护壳体(4)与出气管道(3)之间通过连接板(12)连接,所述连接板(12)与防护壳体(4)之间为固定连接,所述连接板(12)与出气管道(3)之间通过螺栓连接,所述防护壳体(4)的表面开设有通气孔(5),所述通气孔(5)的内壁通过固定组件(9)安装有安装框架(6),所述安装框架(6)的内壁固定有一号拦截网(7),所述防护壳体(4)的表面固定有二号拦截网(8),所述一号拦截网(7)与二号拦截网(8)的位置相对应。

2.根据权利要求1所述的一种污水处理或河道污染治理的无堵塞曝气器,其特征在于:所述固定组件(9)包括固定在安装框架(6)表面的固定条(91),所述固定条(91)的表面开设有固定槽(92),所述防护壳体(4)的内壁开设有安装槽(94),所述安装槽(94)的内部安装有固定柱(93),所述固定柱(93)与固定槽(92)相适配,所述固定柱(93)与防护壳体(4)之间通过固定弹簧(95)连接,所述固定条(91)的端部固定有定位块(96),所述固定条(91)的表面固定有抵触块(97),所述安装槽(94)的内壁固定有弹性片(10)。

3.根据权利要求1所述的一种污水处理或河道污染治理的无堵塞曝气器,其特征在于:所述防护壳体(4)的内部固定有分流叶片(11),所述分流叶片(11)与防护壳体(4)之间通过轴承连接。

4.根据权利要求1所述的一种污水处理或河道污染治理的无堵塞曝气器,其特征在于:所述连接板(12)为弧形状且朝向出气管道(3)倾斜,所述连接板(12)位于防护壳体(4)的表面呈对称排布。

5.根据权利要求1所述的一种污水处理或河道污染治理的无堵塞曝气器,其特征在于:所述连接板(12)的内壁嵌有加固环(20),所述加固环(20)为柔性橡胶环,所述加固环(20)与连接板(12)之间为固定连接。

6.根据权利要求1所述的一种污水处理或河道污染治理的无堵塞曝气器,其特征在于:所述出气管道(3)的表面设置有加固卡块(13),所述加固卡块(13)位于出气管道(3)的表面呈对称排布,所述出气管道(3)的表面固定有加固卡环(14),所述加固卡环(14)位于加固卡块(13)的内部。

7.根据权利要求6所述的一种污水处理或河道污染治理的无堵塞曝气器,其特征在于:所述加固卡块(13)的内壁固定有缓冲柱(15),所述缓冲柱(15)的表面固定有二号缓冲弹簧(16),所述加固卡环(14)的表面开设有连接槽(17),所述二号缓冲弹簧(16)的端部固定有连接块(18),所述连接块(18)位于连接槽(17)的内部。

8.一种污水处理或河道污染治理的曝气系统,其特征在于:所述污水处理或河道污染治理的曝气系统适用于权利要求1-7中任意一种污水处理或河道污染治理的无堵塞曝气器,且该曝气系统包括依次设置的调节处理单元、好氧处理单元、厌氧处理单元、沉淀处理单元和消毒处理单元;所述调节处理单元包括调节池(21),好氧处理单元包括好氧池(22),厌氧处理单元包括厌氧池(23)、曝气器本体(1)、出气管道(3)和进气管道(2),沉淀处理单元包括沉淀池(24),消毒处理单元包括消毒池(25)。

发明内容

为了弥补现有技术的不足,解决上述背景技术中提出的问题,本发明提出一种污水处理或河道污染治理的无堵塞曝气器及曝气系统。

本发明解决其技术问题所采用的技术方案是:本发明所述的一种污水处理或河道污染治理的无堵塞曝气器及曝气系统,包括调节池以及设置在处理池一侧的好氧池,所述好氧池的一侧设置有厌氧池,所述厌氧池的一侧设置有沉淀池,所述沉淀池的一侧设置有消毒池,所述厌氧池的内部设置有曝气器本体,所述曝气器本体的表面的出气管道,所述出气管道上端固定有进气管道,所述出气管道的端部安装有防护壳体,所述防护壳体与出气管道之间通过连接板连接,所述连接板与防护壳体之间为固定连接,所述连接板与出气管道之间通过螺栓连接,所述防护壳体的表面开设有通气孔,所述通气孔的内壁通过固定组件安装有安装框架,所述安装框架的内壁固定有一号拦截网,所述防护壳体的表面固定有二号拦截网,所述一号拦截网与二号拦截网的位置相对应;在曝气器本体喷出气体时,会对药物进行冲击,使药物与水充分混合,从而能够实现对曝气器本体周围污水的处理,进而提高污水处理效果。

优选的,所述固定组件包括固定在安装框架表面的固定条,所述固定条的表面开设有固定槽,所述防护壳体的内壁开设有安装槽,所述安装槽的内部安装有固定柱,所述固定柱与固定槽相适配,所述固定柱与防护壳体之间通过固定弹簧连接,所述固定条的端部固定有定位块,所述固定条的表面固定有抵触块,所述安装槽的内壁固定有弹性片;通过固定组件对安装框架进行固定能够进一步提高固定效果。

优选的,所述防护壳体的内部固定有分流叶片,所述分流叶片与防护壳体之间通过轴承连接;通过分流页能够对曝气器本体喷出的气体进行分流,从而能够使气体喷出的更加均匀。

优选的,所述连接板为弧形状且朝向出气管道倾斜,所述连接板位于防护壳体的表面呈对称排布;弧形状且倾斜的连接板能够使防护壳体与出气管道之间更加牢固,进而提高牢固性。

优选的,所述连接板的内壁嵌有加固环,所述加固环为柔性橡胶环,所述加固环与连接板之间为固定连接;通过挤压加固环能够增加连接板与进气管道之间的摩擦力,进而能够提高防护壳体的固定效果。

优选的,所述出气管道的表面设置有加固卡块,所述加固卡块位于出气管道的表面呈对称排布,所述出气管道的表面固定有加固卡环,所述加固卡环位于加固卡块的内部;通过加固卡块配合加固卡环能够对连接板起到限位的作用,减少出气管道出气时对连接板的影响。

优选的,所述加固卡块的内壁固定有缓冲柱,所述缓冲柱的表面固定有缓冲弹簧,所述加固卡环的表面开设有连接槽,所述二号缓冲弹簧的端部固定有连接块,所述连接块位于连接槽的内部;通过对缓冲弹簧进行挤压,从而能够对冲击力进行缓冲,进而能够减少冲击力对防护壳体固定的影响。

一种污水处理或河道污染治理的曝气系统,所述污水处理或河道污染治理的曝气系统适用于上述任意一种污水处理或河道污染治理的无堵塞曝气器,且该污曝气系统包括依次设置的调节处理单元、好氧处理单元、厌氧处理单元、沉淀处理单元和消毒处理单元;所述调节处理单元包括调节池,好氧处理单元包括好氧池,厌氧处理单元包括厌氧池、曝气器本体、出气管道和进气管道,沉淀处理单元包括沉淀池,消毒处理单元包括消毒池;通过充分曝气使污水与药物更加充分的混合,进而提高污水处理效果,从而使排出水的达到排出标准。

本发明的有益之处在于:

1.本发明通过防护壳体能够对物水处理药物进行储存,在曝气器本体喷出气体时,会对药物进行冲击,使药物与水充分混合,从而能够实现对曝气器本体周围污水的处理,进而提高污水处理效果;

2.本发明通过防护壳体受到冲击力使加固卡块会对缓冲柱进行挤压,缓冲柱到挤压后会对二号缓冲弹簧造成挤压,从而能够对冲击力进行缓冲,进而能够减少冲击力对防护壳体固定的影响,且利用二号缓冲弹簧能够对加固卡块、加固卡环进行挤压,进而能够进一步提高固定效果。

(发明人:刘奇;胡承贤;冯彬;刘子璇;陈禄柳)
