公布日：2022.08.12
申请日：2022.05.11
分类号：C02F9/14(2006.01)I
摘要
本发明涉及一种油罐清洗废水处理工艺，涉及节能环保技术领域，该废水处理工艺包括如下步骤：步骤一：将含油废水通过过滤系统进行过滤；步骤二：对过滤后的废水调节pH至6.5‑7.5，然后将水导入生化处理单元进行生化处理；步骤三：从生化处理单元排出的水进入由混凝沉淀池、混凝压力式砂滤器和混凝重力式砂滤池组成的后处理单元，使处理水的SS指标达到10mg/L以下，COD指标降低至30mg/L以下，即可；本发明中通过在过滤网侧设置有可上下移动的刮除机构，刮除机构的上下运动功能，可将沉积在过滤网上固体杂质，通过废料出孔排除到导流管外，这样无需停机清理，可以达到高效率过滤的效果。
权利要求书
1.一种油罐清洗废水处理工艺，其特征在于，包括如下步骤：步骤一：将含油废水通过过滤系统进行过滤；步骤二：对过滤后的废水调节pH至6.5-7.5，然后将水导入生化处理单元进行生化处理；步骤三：从生化处理单元排出的水进入由混凝沉淀池、混凝压力式砂滤器和混凝重力式砂滤池组成的后处理单元，使处理水的SS指标达到10mg/L以下，COD指标降低至30mg/L以下，即可；导向支撑组件(475)包括导向支撑杆(4751)、导向支撑筒(4752)和导向支撑弹簧(4753)，导向支撑杆(4751)活动插接在导向支撑筒(4752)内，导向支撑弹簧(4753)缠绕连接在导向支撑杆(4751)外，且导向支撑弹簧(4753)的两端分别固定连接在导向支撑杆(4751)的侧壁上和导向支撑筒(4752)的外侧壁上；支撑箱(3)内设置有支撑箱(3)内设置有敲击机构(5)，敲击机构(5)包括第一皮带(51)和第二转动杆(52)，第二转动杆(52)转动插接在支撑箱(3)的内侧壁上，第二转动杆(52)和第一转动杆(474)通过第一皮带(51)传动连接，且第二转动杆(52)的自由端固定连接有转动盘(53)，转动盘(53)上设置有敲击杆件(54)；敲击杆件(54)包括敲击杆(541)和移动槽二(542)，敲击杆(541)活动插接在移动槽二(542)内，且移动槽二(542)开设在转动盘(53)上，敲击杆(541)上固定连接有限位支撑组件(543)的一端，且限位支撑组件(543)的另一端固定连接在移动槽二(542)的侧壁上；限位支撑组件(543)包括限位支撑杆(5431)、限位支撑筒(5432)和限位支撑弹簧(5433)，限位支撑杆(5431)活动插接在限位支撑筒(5432)内，限位支撑杆(5431)外缠绕连接有限位支撑弹簧(5433)，且限位支撑弹簧(5433)的两端分别固定连接在限位支撑杆(5431)的侧壁上和限位支撑筒(5432)的外侧壁上；支撑箱(3)内设置有推出机构(6)，推出机构(6)包括第二弧形杆(61)和滑块(62)，第二弧形杆(61)活动插接在竖向板(42)上，且第二弧形杆(61)的一端铰接在承托板(45)的侧壁上，第二弧形杆(61)的另一端铰接在滑块(62)上，且滑块(62)滑动设置在滑槽(63)内，滑槽(63)开设在推出板(64)上，推出板(64)上开设有移动槽一(65)，且推出板(64)活动设置在支撑槽(66)内，支撑槽(66)开设在竖向板(42)上，导流管(1)外设置有收集机构(7)，收集机构(7)包括转动轴(71)、支撑板(72)、驱动电机(73)、第二皮带(74)和传送带(75)，驱动电机(73)的驱动端与其中一个转动轴(71)相连接，且驱动电机(73)固定设置在支撑板(72)上，另一个转动轴(71)转动设置在支撑板(72)上，两个转动轴(71)通过传送带(75)传动连接，支撑板(72)固定设置在导流管(1)的外侧壁上，其中一个转动轴(71)和第一转动杆(474)通过第二皮带(74)传动连接；过滤系统包括导流管(1)和过滤网(2)，导流管(1)内设置有过滤网(2)，且导流管(1)的顶板上固定插接有支撑箱(3)，导流管(1)和支撑箱(3)相连通，并组成一工作区，工作区内设置有刮除机构(4)，支撑箱(3)上开设有废料出孔(31)，且支撑箱(3)的内侧壁上固定连接有格挡板(32)，格挡板(32)呈L形结构；刮除机构(4)包括刮除板(41)和竖向板(42)，刮除板(41)与竖向板(42)的侧壁相铰接，且刮除板(41)的自由端与过滤网(2)的侧壁相抵接，刮除板(41)的侧壁固定连接有第一弧形杆(43)，且第一弧形杆(43)活动插接在竖向板(42)上，竖向板(42)的自由端固定连接在承托板(45)上，第一弧形杆(43)外缠绕连接有复位弹簧(44)，且复位弹簧(44)的两端分别固定连接在竖向板(42)的侧壁上和第一弧形杆(43)的侧壁上，竖向板(42)的上端面上固定连接有竖向杆(46)，且竖向杆(46)的上端固定连接在驱动组件(47)上。
2.如权利要求1所述的油罐清洗废水处理工艺，其特征在于：驱动组件(47)包括矩形管(471)和直齿条(472)，矩形管(471)相对的两个内侧壁上均连接有直齿条(472)，且两个直齿条(472)交替与缺齿轮(473)相啮合，缺齿轮(473)上固定插接有第一转动杆(474)，且第一转动杆(474)转动插接在支撑箱(3)的侧壁上，矩形管(471)的上端面上固定连接有导向支撑组件(475)的一端，导向支撑组件(475)的另一端固定连接在支撑箱(3)的内顶壁上。
3.如权利要求2所述的油罐清洗废水处理工艺，其特征在于：步骤一具体为：将含油污水从导流管(1)的右端向左端流动以执行过滤作业，流动的过程中，固体杂质会沉积在过滤网(2)上；在过滤过程中，驱动电机(73)通过驱动其中一个转动轴(71)和传送带(75)带着另一个转动轴(71)转动，通过第二皮带(74)带着第一转动杆(474)转动，第一转动杆(474)的转动带着缺齿轮(473)转动，使得缺齿轮(473)和两个直齿条(472)配合，从而带着矩形管(471)上下运动；在矩形管(471)的向下运动中，通过竖向杆(46)带着竖向板(42)向下运动，在过滤网(2)的抵触下使得刮除板(41)发生顺时针旋转，并使得承托板(45)向右运动，在竖向板(42)向下运动的过程中，第一转动杆(474)的转动会通过第一皮带(51)带着第二转动杆(52)转动，第二转动杆(52)则带着转动盘(53)转动，并通过转动盘53上的敲击杆件(54)实现对竖向板(42)的敲击，避免固体杂质在竖向板(42)上沉积；此后，随着竖向板(42)的向上运动，通过刮除板(41)将沉积在过滤网(2)上的固体杂质刮除并带着向上运动，在运动到废料出孔(31)位置时，部分固体杂质会通过废料出孔(31)掉落到传送带(75)上，同时在刮除板(41)运动到废料出孔(31)位置时，刮除板(41)失去抵触力，在复位弹簧(44)的作用下做逆时针复位运动；随之承托板(45)也做复位运动，该运动过程中，会通过第二弧形杆(61)推着推出板(64)向支撑槽(66)外运动，推出板(64)的运动可以将搁置在刮除板(41)的固体杂质推出到废料出孔(31)外，并掉落到传送带(75)上被传送走。
发明内容
本发明的目的在于克服现有技术的不足，适应现实需要，提供一种油罐清洗废水处理工艺，以解决上述技术问题。
为了实现本发明的目的，本发明所采用的技术方案为：
一种油罐清洗废水处理工艺，包括如下步骤：
步骤一：将含油废水通过过滤系统进行过滤；
步骤二：对过滤后的废水调节pH至6.5-7.5，然后将水导入生化处理单元进行生化处理；
步骤三：从生化处理单元排出的水进入由混凝沉淀池、混凝压力式砂滤器和混凝重力式砂滤池组成的后处理单元，使处理水的SS指标达到10mg/L以下，COD指标降低至30mg/L以下，即可。

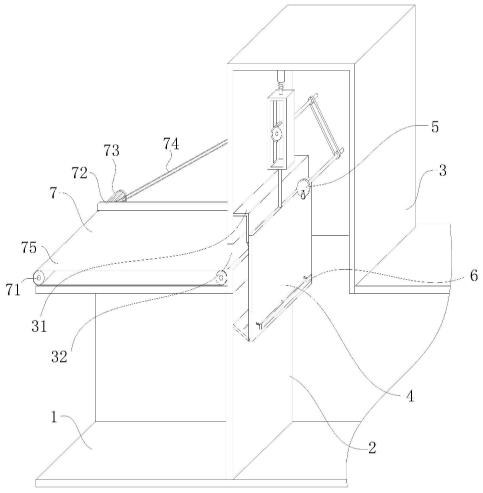

进一步地，所述过滤系统包括导流管和过滤网，所述导流管内设置有过滤网，且导流管的顶板上固定插接有支撑箱，所述导流管和支撑箱相连通，并组成一工作区，所述工作区内设置有刮除机构，所述支撑箱上开设有废料出孔，且支撑箱的内侧壁上固定连接有格挡板，所述格挡板呈L形结构。
进一步地，所述刮除机构包括刮除板和竖向板，所述刮除板与竖向板的侧壁相铰接，且刮除板的自由端与过滤网的侧壁相抵接，所述刮除板的侧壁固定连接有第一弧形杆，且第一弧形杆活动插接在竖向板上，所述竖向板的自由端固定连接在承托板上，所述第一弧形杆外缠绕连接有复位弹簧，且复位弹簧的两端分别固定连接在竖向板的侧壁上和第一弧形杆的侧壁上，所述竖向板的上端面上固定连接有竖向杆，且竖向杆的上端固定连接在驱动组件上。
进一步地，所述驱动组件包括矩形管和直齿条，所述矩形管相对的两个内侧壁上均连接有直齿条，且两个直齿条交替与缺齿轮相啮合，所述缺齿轮上固定插接有第一转动杆，且第一转动杆转动插接在支撑箱的侧壁上，所述矩形管的上端面上固定连接有导向支撑组件的一端，导向支撑组件的另一端固定连接在支撑箱的内顶壁上。
进一步地，所述导向支撑组件包括导向支撑杆、导向支撑筒和导向支撑弹簧，所述导向支撑杆活动插接在导向支撑筒内，所述导向支撑弹簧缠绕连接在导向支撑杆外，且导向支撑弹簧的两端分别固定连接在导向支撑杆的侧壁上和导向支撑筒的外侧壁上。
进一步地，所述支撑箱内设置有支撑箱内设置有敲击机构，所述敲击机构包括第一皮带和第二转动杆，所述第二转动杆转动插接在支撑箱的内侧壁上，所述第二转动杆和第一转动杆通过第一皮带传动连接，且第二转动杆的自由端固定连接有转动盘，所述转动盘上设置有敲击杆件。
进一步地，所述敲击杆件包括敲击杆和移动槽，所述敲击杆活动插接在移动槽内，且移动槽开设在转动盘上，所述敲击杆上固定连接有限位支撑组件的一端，且限位支撑组件的另一端固定连接在移动槽的侧壁上。
进一步地，所述限位支撑组件包括限位支撑杆、限位支撑筒和限位支撑弹簧，所述限位支撑杆活动插接在限位支撑筒内，所述限位支撑杆外缠绕连接有限位支撑弹簧，且限位支撑弹簧的两端分别固定连接在限位支撑杆的侧壁上和限位支撑筒的外侧壁上。
进一步地，所述支撑箱内设置有推出机构，所述推出机构包括第二弧形杆和滑块，所述第二弧形杆活动插接在竖向板上，且第二弧形杆的一端铰接在承托板的侧壁上，所述第二弧形杆的另一端铰接在滑块上，且滑块滑动设置在滑槽内，所述滑槽开设在推出板上，所述推出板上开设有移动槽，且推出板活动设置在支撑槽内，所述支撑槽开设在竖向板上。
进一步地，所述导流管外设置有收集机构，所述收集机构包括转动轴、竖向板、驱动电机、第二皮带和传送带，所述驱动电机的驱动端与其中一个转动轴相连接，且驱动电机固定设置在支撑板上，另一个所述转动轴转动设置在支撑板上，两个转动轴通过传送带传动连接，所述支撑板固定设置在导流管的外侧壁上，其中一个所述转动轴和第一转动杆通过第二皮带传动连接。
将含油污水从导流管的右端向左端流动以执行过滤作业，流动的过程中，固体杂质会沉积在过滤网上；
在过滤过程中，驱动电机通过驱动其中一个转动轴和传送带带着另一个转动轴转动，通过第二皮带带着第一转动杆转动，第一转动杆的转动带着缺齿轮转动，使得缺齿轮和两个直齿条配合，从而带着矩形管上下运动；
在矩形管的向下运动中，通过竖向杆带着竖向板向下运动，在过滤网的抵触下使得刮除板发生顺时针旋转，并使得承托板向右运动，在竖向板向下运动的过程中，第一转动杆的转动会通过第一皮带带着第二转动杆转动，第二转动杆则带着转动盘转动，并通过转动盘上的敲击杆件实现对竖向板的敲击，避免固体杂质在竖向板上沉积；
此后，随着竖向板的向上运动，通过刮除板将沉积在过滤网上的固体杂质刮除并带着向上运动，在运动到废料出孔位置时，部分固体杂质会通过废料出孔掉落到传送带上，同时在刮除板运动到废料出孔位置时，刮除板失去抵触力，在复位弹簧的作用下做逆时针复位运动；随之承托板也做复位运动，该运动过程中，会通过第二弧形杆推着推出板向支撑槽外运动，推出板的运动可以将搁置在刮除板的固体杂质推出到废料出孔外，并掉落到传送带上被传送走。
本发明中通过在过滤网侧设置有可上下移动的刮除机构，刮除机构的上下功能，可将沉积在过滤网上固体杂质，通过废料出孔排除到导流管外，这样无需停机清理，可以达到高效率过滤的效果。
本发明中在废料出孔和刮除板的上方设置有呈L形结构的格挡板，格挡板的设置，既可以对向上的固体杂质起到阻挡的作用，确保固体杂质能够通过废料出孔排除到支撑箱外，同时，格挡板的设置，也可以对竖向板的侧壁起到刮除的功效，防止固体杂质粘附在竖向板上本发明中在导流管的外侧壁上设置有收集机构，收集机构的设置，用于将从废料出孔排除的固体杂质进行及时转运，避免固体杂质在导流管上堆积，同时，又可以节省人力后续清理的过程。
本发明中在竖向板上设置了推出机构，推出机构的设置，用于推出刮除板带着向上运动的固体杂质，保证刮除板向上携带的固体杂质均通过废料出孔被排除到支撑箱外。
本发明中在支撑箱内设置了敲击机构，敲击机构的设置，会使得竖向板的产生震动频率，这样可以避免固体杂质在竖向板上沉积，并且敲击机构的结构设计合理，只有在竖向板向上运动的过程中，才会对竖向板进行敲击，使之产生震动。
本发明的结构设计合理，刮除机构、敲击机构、推出机构和收集机构的组合结构，能够实现连动作用，这样只需要同一动力源，即可完成对组合结构的控制，从而降低生产成本，同时连动作用的产生，既可以降低设备的操作难度，又能够提高设备的操作性能。
（发明人：庄培领;于富明;田祥军;郭晓燕;庄丕禄）
