公布日：2022.06.03
申请日：2020.12.02
分类号：C02F9/08(2006.01)I
摘要
本发明公开了一种高浓度废水浓缩装置，包括反渗透膜处理单元、狭缝装置、多级吸光板和浓水收集器，所述反渗透膜处理单元设有原水进口、净水出口和废水出口，所述反渗透膜处理单元的废水出口与所述狭缝装置连接，所述狭缝装置的狭缝头连接所述多级吸光板。本发明的一种高浓度废水浓缩装的狭缝装置将反渗透处理单元产生的废水变成层状流体进入多级吸光板，使得废水平铺并快速流过所述吸光板表面，废水在太阳光能量和流水能量的共同作用下，水分子挥发，后一级的吸光板会进步一步浓缩前一级的浓缩后的废水，目标废水经最后一级吸光板浓缩后流入浓水收集器收集，实现废水的快速浓缩与收集，结构简单，节约能耗。
权利要求书

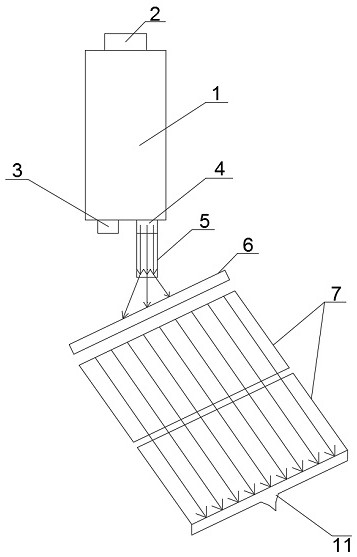

1.一种高浓度废水浓缩装置，其特征在于，包括反渗透膜处理单元、狭缝装置、多级吸光板和浓水收集器，所述反渗透膜处理单元为一级或多级反渗透膜滤芯的组合，所述反渗透膜处理单元设有原水进口、净水出口和废水出口，所述反渗透膜处理单元的废水出口与所述狭缝装置连接，所述狭缝装置的狭缝头连接所述多级吸光板。
2.根据权利要求1所述的一种高浓度废水浓缩装置，其特征在于，所述狭缝装置结构形状为三角锥体，所述反渗透膜处理单元产生的废水经所述废水出口流入所述狭缝装置内，经所述狭缝头变成层状流体后流入所述多级吸光板。
3.根据权利要求1所述的一种高浓度废水浓缩装置，其特征在于，所述狭缝头的缝隙范围为10-500微米。
4.根据权利要求1所述的一种高浓度废水浓缩装置，其特征在于，所述反渗透膜处理单元工作压力的范围为2-100kg，所述反渗透膜处理单元的废水、净水比例范围为9:1-1:9。
5.根据权利要求1所述的一种高浓度废水浓缩装置，其特征在于，所述多级吸光板为能够吸收太阳光能量的板状结构装置，所述多级吸光板的表面设置为微孔结构；所述多级吸光板的制作材质包括但不限于石墨、石墨烯、氧化石墨烯或黑色金属纳米材料中的一种。
6.根据权利要求5所述的一种高浓度废水浓缩装置，其特征在于，所述多级吸光板的制作材质石墨、石墨烯、氧化石墨烯、黑色金属纳米材料的支撑材料包括但不限于通用塑料、陶瓷材料、其它金属中的一种。
发明内容
为了解决现有技术问题，本发明的目的是在克服现有技术所存在的不足，提供一种高浓度废水浓缩装置，解决现有浓缩技术中的局限性，提高浓缩效果，降低浓缩成本。
为实现上述目的，本发明提供以下技术方案：一种高浓度废水浓缩装置，包括反渗透膜处理单元、狭缝装置、多级吸光板和浓水收集器，所述反渗透膜处理单元为一级或多级反渗透膜滤芯的组合，所述反渗透膜处理单元设有原水进口、净水出口和废水出口，所述反渗透膜处理单元的废水出口与所述狭缝装置连接，所述狭缝装置的狭缝头连接所述多级吸光板。经反渗透膜处理后的废水由废水出口流入狭缝装置，废水经狭缝装置的狭缝头后形成高压薄水层平铺且快速流过多级吸光板表面，在太阳光能量和流水能量的共同作用下，水分子挥发，后一级的吸光板会进步一步浓缩前一级的浓缩后的废水，目标废水经最后一级吸光板浓缩后流入浓水收集器收集，实现废水的快速浓缩与收集。
进一步的，所述狭缝装置结构形状为三角锥体，所述反渗透膜处理单元产生的废水经所述废水出口流入所述狭缝装置内，经所述狭缝头变成层状流体后流入所述多级吸光板。
进一步的，所述狭缝头的缝隙范围为10-500微米。
进一步的，所述反渗透膜处理单元工作压力的范围为2-100kg，所述反渗透膜处理单元的废水、净水比例范围为9:1-1:9，即该浓缩装置废水比的适用范围为9:1-1:9。
进一步的，所述多级吸光板为能够吸收太阳光能量的板状结构装置，所述多级吸光板的表面设置为微孔结构；所述多级吸光板的制作材质包括但不限于石墨、石墨烯、氧化石墨烯或黑色金属纳米材料中的一种。
进一步的，所述多级吸光板的制作材质石墨、石墨烯、氧化石墨烯、黑色金属纳米材料的支撑材料包括但不限于通用塑料、陶瓷材料、其它金属中的一种。本发明的技术方案与以往技术相比有以下有益效果：
1.本发明的高浓度废水浓缩装置设置有三角锥形的狭缝装置，使得经过反渗透处理单元处理后的废水经狭缝装置的狭缝头后，以薄层的方式流出，这样能使废水快速通过后一级的吸光板，增加流水能量，促进水的挥发，增加装置的运行效率。
2.本发明的高浓度废水浓缩装置设有多级吸光板，经狭缝装置的废水变成层状流体进入多级吸光板，废水在太阳光能量和流水能量的共同作用下，水分子挥发，后一级的吸光板会进步一步浓缩前一级的浓缩后的废水；多级吸光板表面设置为微孔结构，可有效提高光吸收效率。
（发明人：武少禹;刘星）
