高新一体化污水处理机

发布时间:2023-10-8 10:40:45

公布日:2022.05.13

申请日:2021.12.02

分类号:C02F9/04(2006.01)I;B08B9/087(2006.01)I;B08B9/093(2006.01)I

摘要

本申请实施例提供一种一体化污水处理机,涉及污水处理技术领域。该一体化污水处理机包括:进水箱和第一箱盖。所述进水箱的一侧连通有净化箱,所述进水箱的顶端镂空设置;所述进水箱的表面安装有第一伸缩件,所述第一箱盖安装于所述第一伸缩件的活动端,所述第一箱盖的下端面设置有过滤格栅。本申请通过进水箱内的过滤格栅对污水进行过滤,可达到固液分离的效果,可使固体杂物留在进水箱内,降低固体杂物进入到净化箱内的可能性,而通过第一伸缩件的活动端支撑第一箱盖移动,可以带动过滤格栅和载板移动,载板可将进水箱内的固体杂物推出,工作人员无需在进水箱内对固体杂物进行取出,使得固体杂物的清理更加方便。


权利要求书

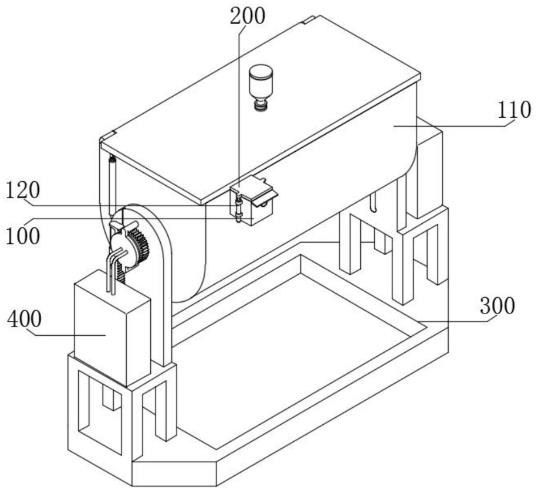

1.一种一体化污水处理机,其特征在于,包括:进水箱(100),所述进水箱(100)的一侧连通有净化箱(110),所述进水箱(100)的顶端镂空设置;第一箱盖(200),所述进水箱(100)的表面安装有第一伸缩件(120),所述第一箱盖(200)安装于所述第一伸缩件(120)的活动端,所述第一箱盖(200)的下端面设置有过滤格栅(210),所述过滤格栅(210)的底端设置有载板(220),且所述过滤格栅(210)的侧壁和所述载板(220)的侧壁均设置有密封胶条(230),所述密封胶条(230)与所述进水箱(100)的内壁贴合密封;翻转机构(300),所述翻转机构(300)包括机架(310)、翻转管(320)和第二箱盖(330),所述翻转管(320)固定于所述净化箱(110)内部,且所述翻转管(320)的端部延伸至所述机架(310)的外部,且所述翻转管(320)的管身与所述机架(310)的转动连接,所述机架(310)的表面设置有第二伸缩件(340),所述第二伸缩件(340)的活动端安装有齿条(341),所述翻转管(320)键连接有齿轮(321),所述齿条(341)和所述齿轮(321)啮合连接,所述净化箱(110)的顶端镂空设置,所述第二箱盖(330)设置于所述净化箱(110)的顶端镂空处,且所述第二箱盖(330)的一侧通过旋转座(331)与所述净化箱(110)转动连接;所述净化箱(110)的下端部设置呈圆弧状,所述翻转管(320)的表面转动套接有套管(350),所述套管(350)的表面设置有架杆(351),且所述架杆(351)的表面安装有清洁刷(352),所述清洁刷(352)的一侧贴着所述净化箱(110)的内壁,所述套管(350)的表面安装有第一连杆(353),所述第一连杆(353)的表面铰接有第二连杆(354),且所述第二连杆(354)的另一端与所述第二箱盖(330)铰接,所述净化箱(110)的表面铰接有第三伸缩件(360),且所述第三伸缩件(360)的另一端铰接于所述第二箱盖(330);所述第二箱盖(330)的表面连通有存药瓶(332),且所述存药瓶(332)的底端连通有注药管(333),所述注药管(333)的管身设置有阀门,所述架杆(351)的表面设置有绕流板(355)。

2.根据权利要求1所述的一种一体化污水处理机,其特征在于,所述净化箱(110)与所述进水箱(100)相连接的一侧镂空设置,所述进水箱(100)与所述净化箱(110)的连接处一体成型。

3.根据权利要求1所述的一种一体化污水处理机,其特征在于,所述第一箱盖(200)位于所述进水箱(100)的正上方,且所述第一箱盖(200)的下端面与所述进水箱(100)的顶端贴合密封。

4.根据权利要求1所述的一种一体化污水处理机,其特征在于,所述进水箱(100)的侧壁连通有进水管(130),且所述进水管(130)和所述净化箱(110)分别位于所述过滤格栅(210)的两侧。

5.根据权利要求4所述的一种一体化污水处理机,其特征在于,所述进水箱(100)的表面设置有引流板(140),且所述引流板(140)位于所述进水管(130)的上方。

6.根据权利要求1所述的一种一体化污水处理机,其特征在于,所述过滤格栅(210)的表面间隔开设有过水孔(211),且所述过水孔(211)为通孔。

7.根据权利要求1所述的一种一体化污水处理机,其特征在于,所述过滤格栅(210)沿所述载板(220)的长度方向间隔设置有至少两个,且所述过滤格栅(210)与所述载板(220)的连接处一体成型。

8.根据权利要求1所述的一种一体化污水处理机,其特征在于,所述载板(220)的上端面形成凹槽,且所述载板(220)与所述进水箱(100)的内壁间隙配合。

9.根据权利要求1所述的一种一体化污水处理机,其特征在于,所述第一伸缩件(120)两两相对设置,且所述第一伸缩件(120)与所述过滤格栅(210)平行设置。10.根据权利要求1所述的一种一体化污水处理机,其特征在于,所述载板(220)的下端面与所述进水箱(100)内部底端贴合密封,所述密封胶条(230)的表面设置有密封胶涂层。

发明内容

本申请旨在至少解决现有技术中存在的技术问题之一。为此,本申请提出一种一体化污水处理机,所述一体化污水处理机具有过滤功能,利于固体杂质的清理。

根据本申请实施例的一种一体化污水处理机,包括:进水箱和第一箱盖。所述进水箱的一侧连通有净化箱,所述进水箱的顶端镂空设置;所述进水箱的表面安装有第一伸缩件,所述第一箱盖安装于所述第一伸缩件的活动端,所述第一箱盖的下端面设置有过滤格栅,所述过滤格栅的底端设置有载板,且所述过滤格栅的侧壁和所述载板的侧壁均设置有密封胶条,所述密封胶条与所述进水箱的内壁贴合密封。

根据本申请实施例的一种一体化污水处理机,有益效果是通过进水箱内的过滤格栅对污水进行过滤,可达到固液分离的效果,可使固体杂物留在进水箱内,降低固体杂物进入到净化箱内的可能性,而通过第一伸缩件的活动端支撑第一箱盖移动,可以带动过滤格栅和载板移动,载板可将进水箱内的固体杂物推出,工作人员无需在进水箱内对固体杂物进行取出,使得固体杂物的清理更加方便。

另外,根据本申请实施例的一种一体化污水处理机还具有如下附加的技术特征:

根据本申请的一些实施例,所述净化箱与所述进水箱相连接的一侧镂空设置,所述进水箱与所述净化箱的连接处一体成型。

根据本申请的一些实施例,所述第一箱盖位于所述进水箱的正上方,且所述第一箱盖的下端面与所述进水箱的顶端贴合密封。

根据本申请的一些实施例,所述进水箱的侧壁连通有进水管,且所述进水管和所述净化箱分别位于所述过滤格栅的两侧。

根据本申请的一些实施例,所述进水箱的表面设置有引流板,且所述引流板位于所述进水管的上方。

根据本申请的一些实施例,所述过滤格栅的表面间隔开设有过水孔,且所述过水孔为通孔。

根据本申请的一些实施例,所述过滤格栅沿所述载板的长度方向间隔设置有至少两个,且所述过滤格栅与所述载板的连接处一体成型。

根据本申请的一些实施例,所述载板的上端面形成凹槽,且所述载板与所述进水箱的内壁间隙配合。

根据本申请的一些实施例,所述第一伸缩件两两相对设置,且所述第一伸缩件与所述过滤格栅平行设置。

根据本申请的一些实施例,所述载板的下端面与所述进水箱内部底端贴合密封,所述密封胶条的表面设置有密封胶涂层。

根据本申请的一些实施例,还包括翻转机构,所述翻转机构包括机架、翻转管和第二箱盖,所述翻转管固定于所述净化箱内部,且所述翻转管的端部延伸至所述机架的外部,且所述翻转管的管身与所述机架的转动连接,所述机架的表面设置有第二伸缩件,所述第二伸缩件的活动端安装有齿条,所述翻转管键连接有齿轮,所述齿条和所述齿轮啮合连接,所述净化箱的顶端镂空设置,所述第二箱盖设置于所述净化箱的顶端镂空处,且所述第二箱盖的一侧通过旋转座与所述净化箱转动连接。

根据本申请的一些实施例,所述净化箱的下端部设置呈圆弧状,所述翻转管的表面转动套接有套管,所述套管的表面设置有架杆,且所述架杆的表面安装有清洁刷,所述清洁刷的一侧贴着所述净化箱的内壁,所述套管的表面安装有第一连杆,所述第一连杆的表面铰接有第二连杆,且所述第二连杆的另一端与所述第二箱盖铰接,所述净化箱的表面铰接有第三伸缩件,且所述第三伸缩件的另一端铰接于所述第二箱盖。

根据本申请的一些实施例,所述第二箱盖的表面连通有存药瓶,且所述存药瓶的底端连通有注药管,所述注药管的管身设置有阀门,所述架杆的表面设置有绕流板。

根据本申请的一些实施例,所述架杆为U形杆,所述套管设置有两个,且所述架杆的两端分别与所述套管连接,所述架杆与所述套管的连接处一体成型。

根据本申请的一些实施例,所述存药瓶的顶端镂空设置,且所述存药瓶的顶端螺接有堵头,所述注药管的管身设置的阀门为电动阀。

根据本申请的一些实施例,所述翻转管的表面开设有流水孔,所述翻转管的内部设置有RO膜,所述机架的表面设置有托架,所述RO膜的一侧与所述托架连接,所述托架的一侧安装有密封胶圈,且所述密封胶圈的一侧与所述翻转管密封贴合。

根据本申请的一些实施例,所述机架的表面设置有储水箱,所述储水箱的内部通过隔板分隔为净水腔和废水腔,所述RO膜的净水出口连通于所述净水腔,所述RO膜的废水出口连通于所述废水腔,所述机架的表面安装有反冲洗泵,所述架杆的表面安装有反冲洗管,所述反冲洗泵的输入端连通于所述净水腔,所述反冲洗泵的输出端通过软管与所述反冲洗管连通。

根据本申请的一些实施例,所述密封胶圈的表面开设有环形槽,所述翻转管端部插接在所述环形槽的槽内。

根据本申请的一些实施例,所述反冲洗管的表面间隔开设有冲洗孔,所述反冲洗管和所述翻转管平行设置。

根据本申请的一些实施例,所述机架为U形架,且所述机架的底端开设有存储槽。

本申请的附加方面和优点将在下面的描述中部分给出,部分将从下面的描述中变得明显,或通过本申请的实践了解到。

城镇污水在进行净化处理时,污水中的泥污会在净化处理设备的内部沉淀,形成淤泥层,而净化处理设备不便对泥污进行处理,不利于净化处理设备的后续使用,而在向净化处理设备内投放消毒药或其他水处理药剂时,容易出现药剂分布不均匀的现象,不利于污水的净化处理。

在对净化箱内部的污水进行净化处理时,打开注药管的管身设置的阀门,存药瓶内部的药剂可经由注药管输送至净化箱内,可对净化箱内的污水进行消毒、净化,而调控第三伸缩件,第三伸缩件的活动端会支撑第二箱盖,使第二箱盖围绕旋转座转动,位于第二箱盖表面的注药管便会围绕旋转座转动,可改变注药管的位置及注药管的端口朝向,从而可以调节注药管输送药剂的范围,利于药剂在净化箱内分布的更均匀;而第二箱盖在围绕旋转座转动时,会拉动第二连杆,第二连杆会拉动第一连杆,而第一连杆便会拉动套管,使套管围绕翻转管进行转动,而套管表面的架杆便会带动绕流板,绕流板在移动时,会搅动净化箱内的污水,使污水与药剂可以更加充分的混合在一起,使药剂的分布更均匀,提高污水的净化效果;

当净化箱内的污水净化完成后,且将净化后的水液排出后,调控第二伸缩件,第二伸缩件的活动端支撑齿条移动,与齿条啮合传动的齿轮便会带动翻转管进行转动,便可以对净化箱进行翻转,在翻转后,调控第三伸缩件,第三伸缩件的活动端会支撑第二箱盖,使第二箱盖围绕旋转座转动,第二箱盖从净化箱的镂空处移开,可对净化箱内部的淤泥进行倾倒,而且,第二箱盖在围绕旋转座转动时,会拉动第二连杆和第一连杆,使第一连杆拉动套管,套管围绕翻转管转动时,会使架杆带动清洁刷移动,移动的清洁刷可对净化箱的内壁进行清理,去除附着在净化箱内壁上的淤泥,利于淤泥的清理。

在对城镇污水进行处理时,净化处理设备的内部会形成淤泥层,若不将净化处理设备内部的淤泥处理掉,会影响污水处理的效果。

在净化箱内部对污水进行净化处理时,污水可通过流水孔进入到翻转管内,而翻转管内部的RO膜可对污水进行净化处理,经RO膜处理后得到的净水可输送至储水箱内的净水腔中存储,而经RO膜处理后得到的废水可输送至储水箱内的废水腔中存储,在净化箱内的污水处理完成后,启动反冲洗泵,可将净水腔内的水液输送至反冲洗管内,反冲洗管将水液冲在净化箱的内壁,可将净化箱内壁附着的淤泥冲下,在对净化箱进行翻转后,可将净化箱内部的淤泥去除,利于净化箱的自清洁,此外,密封胶圈和托架可对翻转管的端部进行密封,降低翻转管内的污水泄露的可能性,而且,密封胶圈采用贴合的方式与翻转管连接,利于翻转管的转动,可以理解的,当套管围绕翻转管转动时,会使架杆带动反冲洗管移动,可调节反冲洗管的冲洗范围,利于淤泥的清理,而且,该反冲洗管也可对清洁刷进行冲洗。

(发明人:江涛)
