公布日：2022.07.08
申请日：2021.05.24
分类号：C02F9/02(2006.01)I
摘要

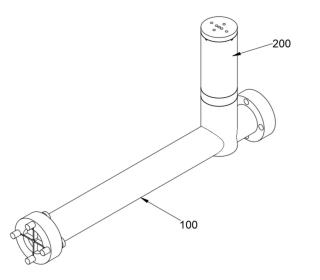

本发明涉及污水处理设备技术领域，具体地说，涉及一种污水处理用耐腐蚀的一体式塑料管。其包括用于污水处理中过滤杂质的过滤装置，过滤装置安装有用于观察塑料管内部是否堵塞的观察装置；过滤装置包括提供外部保护避免内部塑料管受损的外护套，外护套内安装有用于污水处理耐腐蚀的内护管，内护管内安装有用于进行过滤杂质的过滤体；观察装置包括用于密封防止泄露的密封体，密封体顶部连接有井筒，井筒顶部连接有井盖。本发明主要提出一种耐腐蚀性好的同时不易发生沉积物堵塞的情况。
权利要求书
1.一种污水处理用耐腐蚀的一体式塑料管，其特征在于：包括用于污水处理中过滤杂质的过滤装置(100)，所述过滤装置(100)安装有用于观察塑料管内部是否堵塞的观察装置(200)；所述过滤装置(100)包括提供外部保护避免内部塑料管受损的外护套(110)，所述外护套(110)包括外部体(111)，所述外部体(111)为圆柱体，所述外部体(111)的表面开设有贯穿两侧侧面的外部通槽(112)，所述外部通槽(112)为圆形穿口，所述外部通槽(112)内安装有用于污水处理耐腐蚀的内护管(120)，所述内护管(120)包括安装与所述外部通槽(112)内的内部通管(121)，所述内部通管(121)的表面开设有贯穿其两侧侧面的内部通槽(122)，所述内部通槽(122)为圆形穿口，所述内部通槽(122)的内壁涂有胺固化环氧树脂和聚酰胺环氧树脂，所述内部通槽(122)内安装有用于进行过滤杂质的过滤体(130)，所述过滤体(130)包括安装于所述内部通槽(122)内的一号连接杆(131)，所述一号连接杆(131)为圆柱体，所述一号连接杆(131)连接有一号过滤板(132)，所述一号过滤板(132)的表面开设有细小网口，所述一号连接杆(131)的内部设置有贯穿其表面的内通口(133)，所述内通口(133)为圆形穿口，所述内通口(133)内连接有二号连接杆(134)，所述二号连接杆(134)为圆柱体，所述二号连接杆(134)连接有矿石过滤体(135)、石英砂过滤体(136)，所述矿石过滤体(135)包括与所述二号连接杆(134)相连接的矿石过滤板(1351)，所述矿石过滤板(1351)内安装有流通过滤网(1352)，所述流通过滤网(1352)为圆柱体结构，所述流通过滤网(1352)的表面开设有细小网口，所述流通过滤网(1352)连接有矿石过滤仓(1353)，所述矿石过滤仓(1353)内填充有矿石，所述矿石过滤仓(1353)的另一端连接有所述流通过滤网(1352)，所述矿石过滤板(1351)设置有贯穿其表面的连接槽(1354)，所述连接槽(1354)为圆形穿口，所述二号连接杆(134)穿过所述连接槽(1354)，所述石英砂过滤体(136)包括与所述二号连接杆(134)相连接的石英砂过滤板(1361)，所述石英砂过滤板(1361)内安装有所述流通过滤网(1352)，所述流通过滤网(1352)连接有石英砂过滤仓(1362)，所述石英砂过滤仓(1362)内填充有石英砂，所述石英砂过滤仓(1362)的另一端连接有所述流通过滤网(1352)，所述石英砂过滤板(1361)设置有贯穿其表面的所述连接槽(1354)，所述石英砂过滤板(1361)的所述连接槽(1354)内连接有所述二号连接杆(134)，所述石英砂过滤板(1361)的另一端连接有三号连接杆(137)，所述三号连接杆(137)连接有吸附体(138)，所述吸附体(138)内填充有活性炭，所述外部体(111)的两端设置有连接头(113)，所述连接头(113)为环状凸起，所述外部体(111)的表面设置有井座(117)，所述井座(117)为圆柱体，所述井座(117)设置有底部观察槽(118)，所述底部观察槽(118)为圆柱结构凹槽，所述内部通管(121)设置有底部观察口(123)，所述底部观察口(123)与所述内部通槽(122)相连通，所述底部观察槽(118)与所述底部观察口(123)相连通；所述观察装置(200)包括用于密封防止泄露的密封体(210)，所述密封体(210)包括与所述井座(117)相连接的密封环(211)，所述密封环(211)为橡胶材质的环状体，所述密封环(211)内设置有中部观察槽(212)，所述中部观察槽(212)为圆形穿口，所述中部观察槽(212)底部与所述底部观察槽(118)相连通，所述密封环(211)顶部连接有井筒(220)，所述井筒(220)包括与所述密封环(211)相连接的观察筒(221)，所述观察筒(221)为圆柱体，所述观察筒(221)的表面开设有贯穿其表面的顶部观察槽(222)，所述顶部观察槽(222)为圆形穿口，所述顶部观察槽(222)与所述中部观察槽(212)相连通，所述观察筒(221)的顶部连接有井盖(230)，所述井盖(230)包括与所述观察筒(221)相连接的盖体(231)，所述盖体(231)的底部设置有井盖内沿边(234)，所述井盖内沿边(234)为圆柱体，所述井盖内沿边(234)与所述顶部观察槽(222)插接配合。
2.根据权利要求1所述的污水处理用耐腐蚀的一体式塑料管，其特征在于：所述连接头(113)的表面设置开设有贯穿其表面的连接穿口(114)，所述连接穿口(114)为圆形穿口，所述连接穿口(114)内螺纹连接有连接螺栓(116)，所述连接螺栓(116)的末端螺纹连接有另一个所述连接穿口(114)。
3.根据权利要求1所述的污水处理用耐腐蚀的一体式塑料管，其特征在于：所述一号连接杆(131)的表面设置有一号过滤卡接体(139)，所述一号过滤卡接体(139)为“十”字型结构体，所述连接头(113)的内侧相应设置有一号过滤卡接槽(115)，所述一号过滤卡接槽(115)方体结构凹槽，所述一号过滤卡接体(139)与所述一号过滤卡接槽(115)卡接配合。
4.根据权利要求3所述的污水处理用耐腐蚀的一体式塑料管，其特征在于：所述二号连接杆(134)的表面设置有二号过滤卡接体(1391)，所述二号过滤卡接体(1391)为“十”字型结构体，所述二号过滤卡接体(1391)连接有三号过滤卡接体(1392)，所述三号过滤卡接体(1392)为圆柱体，所述一号过滤卡接体(139)的表面相应设置有二号过滤卡接槽(1393)，所述二号过滤卡接槽(1393)为半圆柱体结构凹槽，所述三号过滤卡接体(1392)与所述二号过滤卡接槽(1393)卡接配合。
5.根据权利要求1所述的污水处理用耐腐蚀的一体式塑料管，其特征在于：所述吸附体(138)包括与所述三号连接杆(137)相连接的吸附环(1381)，所述吸附环(1381)为环状体，所述吸附环(1381)的表面设置有吸附卡接槽(1382)，所述吸附卡接槽(1382)为半圆柱体结构凹槽，所述吸附卡接槽(1382)内安装有吸附板(1383)，所述吸附板(1383)为内部填充有活性炭的圆柱体，所述吸附板(1383)的表面设置有细小网口，所述吸附板(1383)的侧面设置有吸附卡接体(1384)，所述吸附卡接体(1384)为半圆柱体结构凸起，所述吸附卡接体(1384)与所述吸附卡接槽(1382)卡接配合。
6.根据权利要求1所述的污水处理用耐腐蚀的一体式塑料管，其特征在于：所述一号过滤板(132)、吸附体(138)的数量不少于三。
7.根据权利要求1所述的污水处理用耐腐蚀的一体式塑料管，其特征在于：所述观察筒(221)的表面设置有贯穿其表面的顶部固定槽(223)，所述顶部固定槽(223)内插接安装有观察固定杆(224)，所述观察固定杆(224)为圆柱体，所述密封环(211)的表面相应设置有中部固定槽(213)，所述中部固定槽(213)为圆形穿口，所述中部固定槽(213)与所述顶部固定槽(223)的尺寸相适配，所述观察固定杆(224)与所述顶部固定槽(223)插接配合，所述井座(117)的表面设置有底部固定槽(119)，所述底部固定槽(119)为圆柱结构凹槽，所述底部固定槽(119)与所述中部固定槽(213)的尺寸相适配，所述观察固定杆(224)的末端与所述底部固定槽(119)插接配合，所述观察固定杆(224)的顶部设置有固定卡接体(225)，所述固定卡接体(225)为圆柱体，所述固定卡接体(225)与所述顶部固定槽(223)卡接配合。
8.根据权利要求1所述的污水处理用耐腐蚀的一体式塑料管，其特征在于：所述盖体(231)的底部设置有井盖插接体(232)，所述井盖插接体(232)为部分环状体凸起结构，所述观察筒(221)的表面相应设置有井盖插接槽(226)，所述井盖插接槽(226)为部分环状结构凹槽，所述井盖插接体(232)与所述井盖插接槽(226)插接配合。
9.根据权利要求1所述的污水处理用耐腐蚀的一体式塑料管，其特征在于：所述井盖插接体(232)的两侧设置有井盖卡接槽(233)，所述井盖卡接槽(233)为半圆柱体结构凹槽，所述井盖插接槽(226)内相应设置有井盖卡接体(227)，所述井盖卡接体(227)为圆柱体，所述井盖卡接体(227)与所述井盖卡接槽(233)卡接配合。10.根据权利要求1所述的污水处理用耐腐蚀的一体式塑料管，其特征在于：所述盖体(231)的顶部开设有多个贯穿其表面的排水口(235)，所述排水口(235)为圆形穿口。
发明内容
本发明的目的在于提供一种污水处理用耐腐蚀的一体式塑料管，以解决上述背景技术中提出的问题。
为实现上述目的，本发明目的在于，提供了一种污水处理用耐腐蚀的一体式塑料管，包括用于污水处理中过滤杂质的过滤装置，所述过滤装置安装有用于观察塑料管内部是否堵塞的观察装置；
所述过滤装置包括提供外部保护避免内部塑料管受损的外护套，所述外护套包括外部体，所述外部体为圆柱体，所述外部体的表面开设有贯穿两侧侧面的外部通槽，所述外部通槽为圆形穿口，所述外部通槽内安装有用于污水处理耐腐蚀的内护管，所述内护管包括安装与所述外部通槽内的内部通管，所述内部通管的表面开设有贯穿其两侧侧面的内部通槽，所述内部通槽为圆形穿口，所述内部通槽的内壁涂有胺固化环氧树脂和聚酰胺环氧树脂，所述内部通槽内安装有用于进行过滤杂质的过滤体，所述过滤体包括安装于所述内部通槽内的一号连接杆，所述一号连接杆为圆柱体，所述一号连接杆连接有一号过滤板，所述一号过滤板的表面开设有细小网口，所述一号连接杆的内部设置有贯穿其表面的内通口，所述内通口为圆形穿口，所述内通口内连接有二号连接杆，所述二号连接杆为圆柱体，所述二号连接杆连接有矿石过滤体、石英砂过滤体，所述矿石过滤体包括与所述二号连接杆相连接的矿石过滤板，所述矿石过滤板内安装有流通过滤网，所述流通过滤网为圆柱体结构，所述流通过滤网的表面开设有细小网口，所述流通过滤网连接有矿石过滤仓，所述矿石过滤仓内填充有矿石，所述矿石过滤仓的另一端连接有所述流通过滤网，所述矿石过滤板设置有贯穿其表面的连接槽，所述连接槽为圆形穿口，所述二号连接杆穿过所述连接槽，所述石英砂过滤体包括与所述二号连接杆相连接的石英砂过滤板，所述石英砂过滤板内安装有所述流通过滤网，所述流通过滤网连接有石英砂过滤仓，所述石英砂过滤仓内填充有石英砂，所述石英砂过滤仓的另一端连接有所述流通过滤网，所述石英砂过滤板设置有贯穿其表面的所述连接槽，所述石英砂过滤板的所述连接槽内连接有所述二号连接杆，所述石英砂过滤板的另一端连接有三号连接杆，所述三号连接杆连接有吸附体，所述吸附体内填充有活性炭，所述外部体的两端设置有连接头，所述连接头为环状凸起，所述外部体的表面设置有井座，所述井座为圆柱体，所述井座设置有底部观察槽，所述底部观察槽为圆柱结构凹槽，所述内部通管设置有底部观察口，所述底部观察口与所述内部通槽相连通，所述底部观察槽与所述底部观察口相连通；
所述观察装置包括用于密封防止泄露的密封体，所述密封体包括与所述井座相连接的密封环，所述密封环为橡胶材质的环状体，所述密封环内设置有中部观察槽，所述中部观察槽为圆形穿口，所述中部观察槽底部与所述底部观察槽相连通，所述密封环顶部连接有井筒，所述井筒包括与所述密封环相连接的观察筒，所述观察筒为圆柱体，所述观察筒的表面开设有贯穿其表面的顶部观察槽，所述顶部观察槽为圆形穿口，所述顶部观察槽与所述中部观察槽相连通，所述观察筒的顶部连接有井盖，所述井盖包括与所述观察筒相连接的盖体，所述盖体的底部设置有井盖内沿边，所述井盖内沿边为圆柱体，所述井盖内沿边与所述顶部观察槽插接配合。
作为本技术方案的进一步改进，所述连接头的表面设置开设有贯穿其表面的连接穿口，所述连接穿口为圆形穿口，所述连接穿口内螺纹连接有连接螺栓，所述连接螺栓的末端螺纹连接有另一个所述连接穿口。
作为本技术方案的进一步改进，所述一号连接杆的表面设置有一号过滤卡接体，所述一号过滤卡接体为“十”字型结构体，所述连接头的内侧相应设置有一号过滤卡接槽，所述一号过滤卡接槽方体结构凹槽，所述一号过滤卡接体与所述一号过滤卡接槽卡接配合。
作为本技术方案的进一步改进，所述二号连接杆的表面设置有二号过滤卡接体，所述二号过滤卡接体为“十”字型结构体，所述二号过滤卡接体连接有三号过滤卡接体，所述三号过滤卡接体为圆柱体，所述一号过滤卡接体的表面相应设置有二号过滤卡接槽，所述二号过滤卡接槽为半圆柱体结构凹槽，所述三号过滤卡接体与所述二号过滤卡接槽卡接配合。
作为本技术方案的进一步改进，所述吸附体包括与所述三号连接杆相连接的吸附环，所述吸附环为环状体，所述吸附环的表面设置有吸附卡接槽，所述吸附卡接槽为半圆柱体结构凹槽，所述吸附卡接槽内安装有吸附板，所述吸附板为内部填充有活性炭的圆柱体，所述吸附板的表面设置有细小网口，所述吸附板的侧面设置有吸附卡接体，所述吸附卡接体为半圆柱体结构凸起，所述吸附卡接体与所述吸附卡接槽卡接配合。
作为本技术方案的进一步改进，所述一号过滤板、吸附体的数量不少于三。
作为本技术方案的进一步改进，所述观察筒的表面设置有贯穿其表面的顶部固定槽，所述顶部固定槽内插接安装有观察固定杆，所述观察固定杆为圆柱体，所述密封环的表面相应设置有中部固定槽，所述中部固定槽为圆形穿口，所述中部固定槽与所述顶部固定槽的尺寸相适配，所述观察固定杆与所述顶部固定槽插接配合，所述井座的表面设置有底部固定槽，所述底部固定槽为圆柱结构凹槽，所述底部固定槽与所述中部固定槽的尺寸相适配，所述观察固定杆的末端与所述底部固定槽插接配合，所述观察固定杆的顶部设置有固定卡接体，所述固定卡接体为圆柱体，所述固定卡接体与所述顶部固定槽卡接配合。
作为本技术方案的进一步改进，所述盖体的底部设置有井盖插接体，所述井盖插接体为部分环状体凸起结构，所述观察筒的表面相应设置有井盖插接槽，所述井盖插接槽为部分环状结构凹槽，所述井盖插接体与所述井盖插接槽插接配合。
作为本技术方案的进一步改进，所述井盖插接体的两侧设置有井盖卡接槽，所述井盖卡接槽为半圆柱体结构凹槽，所述井盖插接槽内相应设置有井盖卡接体，所述井盖卡接体为圆柱体，所述井盖卡接体与所述井盖卡接槽卡接配合。
作为本技术方案的进一步改进，所述盖体的顶部开设有多个贯穿其表面的排水口，所述排水口为圆形穿口。
与现有技术相比，本发明的有益效果：
1、该污水处理用耐腐蚀的一体式塑料管中，通过设置有过滤装置，使用时将塑料管安装在污水出口处,污水通过多个一号过滤板被初次过滤除去大体积杂质，后经过矿石过滤仓和石英砂过滤仓可有效的过滤掉污水中的悬浮物、有机物、农药、胶体、铁、锰、细菌、病毒等污染物,最后污水经过多个吸附体，被吸附板的活性炭进一步吸附,完成对污水的初步治理，并且内护管内涂有胺固化环氧树脂和聚酰胺环氧树脂可防止管内腐蚀，并降低摩擦阻力，提高管道的输量。
2、该污水处理用耐腐蚀的一体式塑料管中，通过设置有观察装置，在使用时需要对过滤装置进行观察时，打开井盖通过顶部观察槽可观察到底部的底部观察槽，若是发现堵塞现象可将固定卡接体从顶部固定槽内竖直向上抽离并将观察筒向上提起，再将密封环向上提起即可直接对底部观察槽内堵塞物体进行疏通，有利于进行管道的疏通工作。
3、该污水处理用耐腐蚀的一体式塑料管中，通过设置有观察固定杆，观察固定杆与顶部固定槽插接配合，观察固定杆的末端与底部固定槽插接配合，并且观察固定杆的顶部设置有固定卡接体，固定卡接体与顶部固定槽卡接配合，通过观察固定杆可实现井筒、密封体与外护套之间的安装拆卸。
（发明人：代志春）
