公布日：2022.10.28
申请日：2022.08.03
分类号：C02F9/14(2006.01)I;C02F11/125(2019.01)I;C12M1/107(2006.01)I;C12M1/00(2006.01)I;C02F103/20(2006.01)N
摘要
本发明公开了一种养殖场的污水处理系统，涉及污水处理技术领域。所述养殖场的废水处理系统包括依次联通的格栅、集水池、固液分离器、气浮池、调节池、厌氧池、A/O池、二沉池、中间池、高级氧化池。污水经过预处理、厌氧好氧生化处理，废水中的COD、BOD大量降低，也能实现脱氮除磷的目的，之后通过高级氧化深度处理，最后出水达标排放减少环境污染，产生的沼气、污泥可以再次利用，实现资源有效利用。本发明实现养殖场废水快速处理及资源利用，装置处理效果彻底，维护成本低。
权利要求书

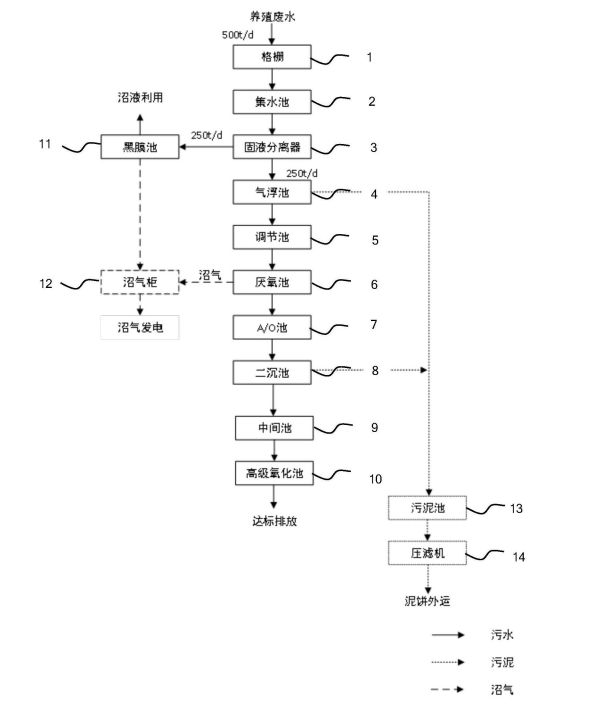

1.一种养殖场的污水处理系统，其特征在于：包括依次连通的格栅(1)、集水池(2)、固液分离器(3)、气浮池(4)、调节池(5)、厌氧池(6)、A/O池(7)、二沉池(8)、中间池(9)、高级氧化池(10)、黑膜池(11)、沼气柜(12)、污泥池(13)、压滤机(14)。所述格栅(1)通过泵与固液分离器(2)相连，所述格栅(1)的下方开设有连同所述二沉池(8)的出水口；所述格栅(1)下方还安装有一高压泵，所述高压泵通过第一管道连接所述出水口；所述固液分离器(3)连通黑膜池(11)和气浮池(4)，所述黑膜池(11)接有沼气柜(12)，利用沼气进行发电，所述气浮池(4)出水口连通调节池，所述气浮池(4)下方还连有污泥池(13)；所述污泥池(13)底部通过污泥管道与进料泵连通，进料泵的出口并联且通过污泥管道、进料阀和进料阀分别与压滤机(14)的两侧的污泥进口连通；所述调节池(5)通过管路与提升泵、厌氧池(6)、A/O池(7)、二沉池(8)、中间池(9)、高级氧化池(10)依次相连；所述二沉池(8)安有紫外线杀菌装置，所述二沉池(8)通过一主水管连接有若干分水管，所述主水管上安装有计量泵和第一电磁阀，若干所述分水管上均安装有计量阀和第二电磁阀，所述计量泵、第一电磁阀、第二电磁阀和计量阀均连接于一安装于养殖场的控制器。
2.如权利要求1所述养殖场的污水处理系统，其特征在于：所述养殖场日处理废水量为500m3/d。
3.如权利要求1所述养殖场的污水处理系统，其特征在于：所述养殖场废水进水水质COD<12000mg/L,氨氮<1000mg/L。
4.如权利要求1所述养殖场的污水处理系统，其特征在于：所述固液分离器(3)分别连通黑膜池(11)和气浮池(3)。
5.如权利要求1所述养殖场的污水处理系统，其特征在于：所述黑膜池(11)接有沼气柜，利用沼气进行发电。
6.如权利要求1所述养殖场的污水处理系统，其特征在于：调节池通过管路与提升泵、厌氧池(6)、A/O池(7)、二沉池(9)、中间池(9)、高级氧化池(10)依次相连。
7.如权利要求1所述养殖场的污水处理系统，其特征在于：所述集水池(2)、固液分离器(3)和调节池(5)内均安装有一水泵。
8.如权利要求1所述养殖场的污水处理系统，其特征在于：还包括所述气浮池(4)底部连通污泥池，污泥池底部通过污泥管道与进料泵连通，进料泵的出口并联且通过污泥管道、进料阀和进料阀分别与压滤机(14)的两侧的污泥进口连通。
9.如权利要求1所述养殖场的污水处理系统，其特征在于：所述污泥脱水系统采用叠螺脱水机，处理含量为4000mg/L-5000mg/L的污泥。
10.如权利要求1所述养殖场的污水处理系统，其特征在于：所述高级氧化池(10)采用臭氧氧化法。
发明内容
针对上述问题，有必要提供一种养殖场的废水快速处理系统，该养殖场的废水处理系统以高效快速的方法解决了该问题。
为实现上述目的，本发明的技术解决方案是：
一种养殖场的污水处理系统，其特征在于：包括依次连通的格栅、集水池、固液分离器、气浮池、调节池、厌氧池、A/O池、二沉池、中间池、高级氧化池。所述格栅通过泵与固液分离器相连，所述格栅的下方开设有连同所述二沉池的出水口；所述格栅下方还安装有一高压泵，所述高压泵通过第一管道连接所述出水口；所述固液分离器连通黑膜池和气浮池，所述黑膜池接有沼气柜，利用沼气进行发电，所述气浮池出水口连通调节池，所述气浮池下方还连有污泥池；所述污泥池底部通过污泥管道与进料泵连通，进料泵的出口并联且通过污泥管道、进料阀和进料阀分别与压滤机的两侧的污泥进口连通；所述调节池通过管路与提升泵、厌氧池、A/O池、二沉池、中间池、高级氧化池依次相连；所述二沉池安有紫外线杀菌装置，所述二沉池通过一主水管连接有若干分水管，所述主水管上安装有计量泵和第一电磁阀，若干所述分水管上均安装有计量阀和第二电磁阀，所述计量泵、第一电磁阀、第二电磁阀和计量阀均连接于一安装于养殖场的控制器。
优选地，所述养殖场日处理废水量为500m3/d。
优选地，所述养殖场废水进水水质COD次相连。
优选地，所述集水池、固液分离器和调节池内均安装有一水泵。
优选地，还包括所述气浮池底部连通污泥池，污泥池底部通过污泥管道与进料泵连通，进料泵的出口并联且通过污泥管道、进料阀和进料阀分别与压滤机的两侧的污泥进口连通。
优选地，所述污泥脱水系统采用叠螺脱水机，可处理含量为4000mg/L-5000mg/L的污泥。
优选地，所述高级氧化池采用臭氧氧化法，保障出水的深度处理，其反应迅速、处理效率高、二次污染小，在降低运行费用的同时亦能取得较好的处理效果。
本发明的有益效果如下：
本发明公开的一种养殖场废水快速处理装置，对废水进行的预处理、厌氧好氧处理、高级氧化深度处理，使得排出的污水达到排放标准，减少环境污染，产生的污泥、沼气可以再次利用，实现资源有效利用；预处理中格栅和固液分离器能够对污水初步过滤，防止堵塞抽液管，降低维护成本；黑膜池池内设隔板，提高发酵效果，提高排出的水体质量，产生沼气再利用发电；高级氧化池对废水进行深度处理，整体提高了废水处理的效果。
本发明实现养殖场废水处理及资源利用，装置处理效果快速彻底，维护成本低。
（发明人：黎忠;章万喜;苏丹丹）
