公布日：2022.11.22
申请日：2022.07.25
分类号：C02F9/04(2006.01)I;C02F11/121(2019.01)I;B01D21/06(2006.01)I;C02F1/64(2006.01)N;C02F101/20(2006.01)N
摘要
本发明公开了一种处理络合废水的羟基氧化装置及其处理方法，现提出如下方案，其包括反应箱，所述反应箱内转动连接有搅拌杆，所述反应箱的一侧设有相连通的进水管，所述反应箱的顶部固定连接有投料箱，所述反应箱的一侧内壁固定连接有液位传感器，所述投料箱内设有用于向反应箱内投放一定量脱稳净水剂DPAⅠ和DPAⅡ的投放组件，所述反应箱的一侧设有沉淀筒，本发明通过自动对脱稳净水剂DPAⅠ和DPAⅡ的配比提高废水处理效果，另外在污水沉淀后形成清水、污水以及沉淀物，能够分别对清水、污水以及沉淀物进行回收利用，避免资源的浪费，通过启动电动推杆能够使排液管始终处于清水层中，防止污被排液管泵出，影响清水后期的重复使用。
权利要求书

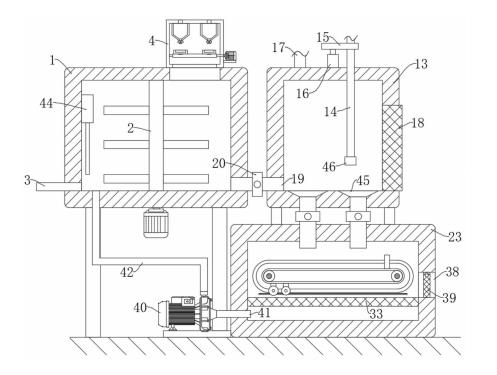

1.一种处理络合废水的羟基氧化装置，包括反应箱（1），所述反应箱（1）内转动连接有搅拌杆（2），所述反应箱（1）的一侧设有相连通的进水管（3），其特征在于，所述反应箱（1）的顶部固定连接有投料箱（4），所述反应箱（1）的一侧内壁固定连接有液位传感器（44），所述投料箱（4）内设有用于向反应箱（1）内投放一定量脱稳净水剂DPAⅠ和DPAⅡ的投放组件；所述反应箱（1）的一侧设有沉淀筒（13），所述沉淀筒（13）内设有用于将沉淀后的清水、污水和沉淀物进行分离的分离组件；所述沉淀筒（13）的底部固定连接有压缩箱（23），所述压缩箱（23）内设有用于将污水和沉淀物进行分离的压缩组件；所述压缩箱（23）内设有用于将沉淀物以及污水进行回收的回收组件。
2.根据权利要求1所述的一种处理络合废水的羟基氧化装置，其特征在于，所述投放组件包括固定连接在投料箱（4）顶部内壁的两个盛放箱（5），两个所述盛放箱（5）的底部均固定贯穿有第一通管（6），所述第一通管（6）的外壁固定套设有第一电磁阀（7），所述投料箱（4）内转动连接有转轴（8），所述转轴（8）的外壁固定套设有矩形板（9），所述矩形板（9）的顶部固定嵌装有两个压力传感器（11），两个所述压力传感器（11）的顶部均固定连接有器皿（10），且器皿（10）位于第一通管（6）的下方，所述投料箱（4）的一侧固定连接有驱动电机（12），且驱动电机（12）的输出轴延伸至投料箱（4）内并与转轴（8）固定连接。
3.根据权利要求1所述的一种处理络合废水的羟基氧化装置，其特征在于，所述分离组件包括固定贯穿沉淀筒（13）一侧的第二通管（19），所述第二通管（19）的外壁固定套设有第二电磁阀（20），且第二通管（19）的另一端延伸至反应箱（1）内，所述沉淀筒（13）的顶部设有相连通的用于收集污水散发废气的排气管（17），所述沉淀筒（13）的顶部贯穿有用于泵出清水的排液管（14），所述排液管（14）的外壁固定连接有位于沉淀筒（13）上方的连接板（15），所述沉淀筒（13）的顶部固定连接有电动推杆（16），且电动推杆（16）的输出轴与连接板（15）的底部固定连接，所述沉淀筒（13）的底部固定连接两个第三通管（21），所述第三通管（21）的外壁固定套设有第三电磁阀（22）。
4.根据权利要求1所述的一种处理络合废水的羟基氧化装置，其特征在于，所述压缩组件包括固定连接在压缩箱（23）内的固定板（33），所述固定板（33）的两侧均设有多个通孔（43），所述压缩箱（23）内转动连接有两个转动轴（24），两个所述转动轴（24）的外壁均固定套设有两个同步轮（25），位于同一侧的两个所述同步轮（25）之间通过同步带（26）传动连接，两个所述同步带（26）的底部均固定连接有两个竖板（27），位于同一侧的两个所述竖板（27）内转动贯穿转动杆（28），两个所述转动杆（28）的外壁分别固定套设有第一碾压辊（29）与第二碾压辊（30），且第一碾压辊（29）的直径小于第二碾压辊（30）的直径，所述压缩箱（23）的一侧固定连接有转动电机（34），且转动电机（34）的输出轴延伸至压缩箱（23）内并与其中一个转动轴（24）固定连接，两个第三通管（21）的底端均延伸至压缩箱（23）内。
5.根据权利要求1所述的一种处理络合废水的羟基氧化装置，其特征在于，所述回收组件包括设置在压缩箱（23）相互远离一侧内壁的弧形槽（35），两个所述弧形槽（35）内均滑动连接有滑块（36），两个所述滑块（36）相互靠近的一侧均固定连接有用于排出固定板（33）顶部沉淀物的清除板（37），所述清除板（37）的底部与两个同步带（26）的顶部固定连接，所述压缩箱（23）的一侧设有排料口（38），所述排料口（38）内转动连接有用于封闭排料口（38）的转动板（39），所述压缩箱（23）远离转动板（39）的一侧固定连接有抽水泵（40），所述抽水泵（40）的进液口固定套设有延伸至压缩箱（23）内的第一软管（41），且第一软管（41）位于固定板（33）的下方，所述抽水泵（40）的出液口固定套设有第二软管（42），且第二软管（42）的另一端与反应箱（1）相连通，转动杆（28）的两端分别延伸至弧形槽（35）内。
6.根据权利要求1所述的一种处理络合废水的羟基氧化装置，其特征在于，所述压缩箱（23）的一侧内壁固定连接有齿条（32），两个转动杆（28）的外壁均固定套设有第一齿轮（31），且第一齿轮（31）与齿条（32）相啮合。
7.根据权利要求1所述的一种处理络合废水的羟基氧化装置，其特征在于，所述反应箱（1）相互远离的一侧内壁均固定连接有弧形板（53），且两个弧形板（53）均与矩形板（9）相配合。
8.根据权利要求3所述的一种处理络合废水的羟基氧化装置，其特征在于，所述排液管（14）的底端设有滤网（46），所述沉淀筒（13）的底部内壁设有两个与第三通管（21）相对应的凹槽（45），所述沉淀筒（13）的一侧固定连接有钢化玻璃（18）。
9.根据权利要求1所述的一种处理络合废水的羟基氧化装置，其特征在于，所述沉淀筒（13）内呈纵向转动连接有圆杆（47），所述圆杆（47）的外壁固定连接有多个用于刮除沉淀筒（13）底部内壁沉淀物的刮板（48），所述圆杆（47）的外壁固定套设有第二齿轮（49），排液管（14）的外壁设有螺纹段（50），所述沉淀筒（13）的顶部内壁转动连接有螺母块（51），且螺母块（51）与螺纹段（50）螺纹连接，所述螺母块（51）的外壁固定套设有与第二齿轮（49）相啮合的齿环（52）。
10.根据权利要求1-9中任意一项所述的一种处理络合废水的羟基氧化装置的使用方法，其特征在于，包括以下步骤：S1、将处理后的二价铁与污水混合物通过进水管（3）排入反应箱（1）中，通过液位传感器（44）检测反应箱（1）内污水混合物的液位，通过污水检测仪检测污水的水质，根据污水的含量以及污水的水质向反应箱（1）内排入等比例的脱稳净水剂DPAⅠ和DPAⅡ；S2、启动第一电磁阀（7），能够将两个盛放箱（5）内分别盛放的脱稳净水剂DPAⅠ和DPAⅡ分别投入相应的器皿（10）中，通过压力传感器（11）检测器皿（10）内脱稳净水剂DPAⅠ和DPAⅡ的含量，能够精确的完成对脱稳净水剂DPAⅠ和DPAⅡ的配比，无需人工配比，启动驱动电机（12）通过转轴（8）带动矩形板（9）和器皿（10）转动180°，将器皿（10）内的脱稳净水剂DPAⅠ和DPAⅡ投入反应箱（1）中，驱动电机（12）继续带动转轴（8）和矩形板（9）转动180度，矩形板（9）能够与两个弧形板（53）配合封闭投料箱（4），避免污水混合物散发的气体排出，导致空气受到污染，接着转动搅拌杆（2），使反应箱（1）内的污水混合物与脱稳净水剂DPAⅠ和DPAⅡ充分发生反应；S3、启动第二电磁阀（20），反应箱（1）内与脱稳净水剂DPAⅠ和DPAⅡ充分反应的污水混合物通过第二通管（19）进入沉淀筒（13）中，污水混合物在沉淀筒（13）内静置一段时间，通过脱稳净水剂DPAⅠ和DPAⅡ的作用能够使污水中二价铁与污水进行沉淀，通过钢化玻璃（18）能够观察沉淀筒（13）内的清水、污水、沉淀物的分层情况，启动电动推杆（16），电动推杆（16）的输出轴通过连接板（15）带动排液管（14）上下移动，使排液管（14）的底端位于清水层中，通过排液管（14）将沉淀筒（13）内的清水排出回收再利用；S4、当沉淀筒（13）内的清水排出后，启动第三电磁阀（22），沉淀筒（13）内的污水、沉淀物通过第三通管（21）落在固定板（33）上，污水通过通孔（43）落入固定板（33）的下方，沉淀物留在固定板（33）的顶部，接着启动电动推杆（16），电动推杆（16）的输出轴通过连接板（15）带动排液管（14）上下移一定距离，由于螺纹段（50）与螺母块（51）螺纹连接，随着排液管（14）带动螺纹段（50）上下移动，螺母块（51）开始发生自转，螺母块（51）通过齿环（52）带动第二齿轮（49）和圆杆（47）转动，圆杆（47）带动刮板（48）转动，刮板（48）能够将沉淀筒（13）底部内壁的污泥排入到第三通管（21）中，避免沉淀筒（13）中残留沉淀物；S5、启动转动电机（34）驱动转动轴（24）转动，转动轴（24）通过同步轮（25）同步带（26）能够带动竖板（27）转动，竖板（27）通过转动杆（28）带动第一碾压辊（29）和第二碾压辊（30）移动，在第一碾压辊（29）和第二碾压辊（30）移动时，第一齿轮（31）与齿条（32）相啮合，第一齿轮（31）通过转动杆（28）带动第一碾压辊（29）和第二碾压辊（30）转动，直径下的第一碾压辊（29）初步对位于固定板（33）顶部的沉淀物进行挤压，将沉淀物内的水分挤出，直径大些的第二碾压辊（30）再次对沉淀物进行挤压，进一步将沉淀物内的水分挤出，挤出的水分通过通孔（43）流入固定板（33）的下方；S6、同步带（26）继续转动，直至同步带（26）将第一碾压辊（29）和第二碾压辊（30）移动至同步带（26）的上方，而此时清除板（37）在同步带（26）的作用下位于同步带（26）的下方并与固定板（33）的顶部碰触，此时清除板（37）能够将固定板（33）上压缩后的沉淀物从压缩箱（23）中排出，接着启动抽水泵（40），抽水泵（40）通过第一软管（41）和第二软管（42）将固定板（33）下方的污水再次泵入反应箱（1）中再次进行处理。
发明内容
本发明的目的是为了解决现有技术中二价铁与污水无法进行分离，二价铁和污水无法进行回收再利用，需要人工投放脱稳净水剂的问题，而提出的一种结构紧凑的一种处理络合废水的羟基氧化装置及其处理方法。
为了实现上述目的，本发明采用了如下技术方案：一种处理络合废水的羟基氧化装置，包括反应箱，所述反应箱内转动连接有搅拌杆，所述反应箱的一侧设有相连通的进水管，所述反应箱的顶部固定连接有投料箱，所述反应箱的一侧内壁固定连接有液位传感器，所述投料箱内设有用于向反应箱内投放一定量脱稳净水剂DPAⅠ和DPAⅡ的投放组件；所述反应箱的一侧设有沉淀筒，所述沉淀筒内设有用于将沉淀后的清水、污水和沉淀物进行分离的分离组件；所述沉淀筒的底部固定连接有压缩箱，所述压缩箱内设有用于将污水和沉淀物进行分离的压缩组件；所述压缩箱内设有用于将沉淀物以及污水进行回收的回收组件。
优选的，所述投放组件包括固定连接在投料箱顶部内壁的两个盛放箱，两个所述盛放箱的底部均固定贯穿有第一通管，所述第一通管的外壁固定套设有第一电磁阀，所述投料箱内转动连接有转轴，所述转轴的外壁固定套设有矩形板，所述矩形板的顶部固定嵌装有两个压力传感器，两个所述压力传感器的顶部均固定连接有器皿，且器皿位于第一通管的下方，所述投料箱的一侧固定连接有驱动电机，且驱动电机的输出轴延伸至投料箱内并与转轴固定连接。
优选的，所述分离组件包括固定贯穿沉淀筒一侧的第二通管，所述第二通管的外壁固定套设有第二电磁阀，且第二通管的另一端延伸至反应箱内，所述沉淀筒的顶部设有相连通的用于收集污水散发废气的排气管，所述沉淀筒的顶部贯穿有用于泵出清水的排液管，所述排液管的外壁固定连接有位于沉淀筒上方的连接板，所述沉淀筒的顶部固定连接有电动推杆，且电动推杆的输出轴与连接板的底部固定连接，所述沉淀筒的底部固定连接两个第三通管，所述第三通管的外壁固定套设有第三电磁阀。
优选的，所述压缩组件包括固定连接在压缩箱内的固定板，所述固定板的两侧均设有多个通孔，所述压缩箱内转动连接有两个转动轴，两个所述转动轴的外壁均固定套设有两个同步轮，位于同一侧的两个所述同步轮之间通过同步带传动连接，两个所述同步带的底部均固定连接有两个竖板，位于同一侧的两个所述竖板内转动贯穿转动杆，两个所述转动杆的外壁分别固定套设有第一碾压辊与第二碾压辊，且第一碾压辊的直径小于第二碾压辊的直径，所述压缩箱的一侧固定连接有转动电机，且转动电机的输出轴延伸至压缩箱内并与其中一个转动轴固定连接，两个第三通管的底端均延伸至压缩箱内。
优选的，所述回收组件包括设置在压缩箱相互远离一侧内壁的弧形槽，两个所述弧形槽内均滑动连接有滑块，两个所述滑块相互靠近的一侧均固定连接有用于排出固定板顶部沉淀物的清除板，所述清除板的底部与两个同步带的顶部固定连接，所述压缩箱的一侧设有排料口，所述排料口内转动连接有用于封闭排料口的转动板，所述压缩箱远离转动板的一侧固定连接有抽水泵，所述抽水泵的进液口固定套设有延伸至压缩箱内的第一软管，且第一软管位于固定板的下方，所述抽水泵的出液口固定套设有第二软管，且第二软管的另一端与反应箱相连通，转动杆的两端分别延伸至弧形槽内。
优选的，所述压缩箱的一侧内壁固定连接有齿条，两个转动杆的外壁均固定套设有第一齿轮，且第一齿轮与齿条相啮合，在同步带带动转动杆、第一碾压辊和第二碾压辊移动时，第一碾压辊和第二碾压辊在第一齿轮和齿条的作用下进行顺时针转动，避免第一碾压辊和第二碾压辊压缩沉淀物时将沉淀物向一侧推动。
优选的，所述反应箱相互远离的一侧内壁均固定连接有弧形板，且两个弧形板均与矩形板相配合，通过矩形板与弧形板的配合能够避免反应箱内污水散发的气体排出至外界导致空气受到污染。
优选的，所述排液管的底端设有滤网，在排液管将沉淀筒内的清水泵出时，通过滤网能够避免沉淀筒内的沉淀物被泵出，所述沉淀筒的底部内壁设有两个与第三通管相对应的凹槽，所述沉淀筒的一侧固定连接有钢化玻璃，通过钢化玻璃能够清洗观察清水、污水和沉淀物的分层，方便后期排液管的底端能够位于清水层中。
优选的，所述沉淀筒内呈纵向转动连接有圆杆，所述圆杆的外壁固定连接有多个用于刮除沉淀筒底部内壁沉淀物的刮板，所述圆杆的外壁固定套设有第二齿轮，排液管的外壁设有螺纹段，所述沉淀筒的顶部内壁转动连接有螺母块，且螺母块与螺纹段螺纹连接，所述螺母块的外壁固定套设有与第二齿轮相啮合的齿环，启动电动推杆，电动推杆的输出轴通过连接板带动排液管上下移一定距离，由于螺纹段与螺母块螺纹连接，随着排液管带动螺纹段上下移动，螺母块开始发生自转，螺母块通过齿环带动第二齿轮和圆杆转动，圆杆带动刮板转动，刮板能够将沉淀筒底部内壁的污泥排入到第三通管中，避免沉淀筒中残留沉淀物。
所述一种处理络合废水的羟基氧化装置的使用方法，包括以下步骤：S1、将处理后的二价铁与污水混合物通过进水管排入反应箱中，通过液位传感器检测反应箱内污水混合物的液位，通过污水检测仪检测污水的水质（图中并未画出），根据污水的含量以及污水的水质向反应箱内排入等比例的脱稳净水剂DPAⅠ和DPAⅡ；S2、启动第一电磁阀，能够将两个盛放箱内分别盛放的脱稳净水剂DPAⅠ和DPAⅡ分别投入相应的器皿中，通过压力传感器检测器皿内脱稳净水剂DPAⅠ和DPAⅡ的含量，能够精确的完成对脱稳净水剂DPAⅠ和DPAⅡ的配比，无需人工配比，启动驱动电机通过转轴带动矩形板和器皿转动180°，将器皿内的脱稳净水剂DPAⅠ和DPAⅡ投入反应箱中，驱动电机继续带动转轴和矩形板转动180度，矩形板能够与两个弧形板配合封闭投料箱，避免污水混合物散发的气体排出，导致空气受到污染，接着转动搅拌杆，使反应箱内的污水混合物与脱稳净水剂DPAⅠ和DPAⅡ充分发生反应；S3、启动第二电磁阀，反应箱内与脱稳净水剂DPAⅠ和DPAⅡ充分反应的污水混合物通过第二通管进入沉淀筒中，污水混合物在沉淀筒内静置一段时间，通过脱稳净水剂DPAⅠ和DPAⅡ的作用能够使污水中二价铁与污水进行沉淀，通过钢化玻璃能够观察沉淀筒内的清水、污水、沉淀物的分层情况，启动电动推杆，电动推杆的输出轴通过连接板带动排液管上下移动，使排液管的底端位于清水层中，通过排液管将沉淀筒内的清水排出回收再利用；S4、当沉淀筒内的清水排出后，启动第三电磁阀，沉淀筒内的污水、沉淀物通过第三通管落在固定板上，污水通过通孔落入固定板的下方，沉淀物留在固定板的顶部，接着启动电动推杆，电动推杆的输出轴通过连接板带动排液管上下移一定距离，由于螺纹段与螺母块螺纹连接，随着排液管带动螺纹段上下移动，螺母块开始发生自转，螺母块通过齿环带动第二齿轮和圆杆转动，圆杆带动刮板转动，刮板能够将沉淀筒底部内壁的污泥排入到第三通管中，避免沉淀筒中残留沉淀物；S5、启动转动电机驱动转动轴转动，转动轴通过同步轮同步带能够带动竖板转动，竖板通过转动杆带动第一碾压辊和第二碾压辊移动，在第一碾压辊和第二碾压辊移动时，第一齿轮与齿条相啮合，第一齿轮通过转动杆带动第一碾压辊和第二碾压辊转动，直径下的第一碾压辊初步对位于固定板顶部的沉淀物进行挤压，将沉淀物内的水分挤出，直径大些的第二碾压辊再次对沉淀物进行挤压，进一步将沉淀物内的水分挤出，挤出的水分通过通孔流入固定板的下方；S6、同步带继续转动，直至同步带将第一碾压辊和第二碾压辊移动至同步带的上方，而此时清除板在同步带的作用下位于同步带的下方并与固定板的顶部碰触，此时清除板能够将固定板上压缩后的沉淀物从压缩箱中排出，接着启动抽水泵，抽水泵通过第一软管和第二软管将固定板下方的污水再次泵入反应箱中再次进行处理。
与现有技术相比，本发明提供了一种处理络合废水的羟基氧化装置，具备以下有益效果：1、该处理络合废水的羟基氧化装置的沉淀筒的顶部贯穿有用于泵出清水的排液管，所述排液管的外壁固定连接有位于沉淀筒上方的连接板，所述沉淀筒的顶部固定连接有电动推杆，且电动推杆的输出轴与连接板的底部固定连接，通过电动推杆的输出轴能够带动排液管上下移动，进而能够使排液管将沉淀筒内沉淀后的上层清水泵出，方便后期使用，进而避免水资源的浪费。
2、该处理络合废水的羟基氧化装置的两个同步带的底部均固定连接有两个竖板，位于同一侧的两个所述竖板内转动贯穿转动杆，两个所述转动杆的外壁分别固定套设有第一碾压辊与第二碾压辊，且第一碾压辊的直径小于第二碾压辊的直径，通过第一碾压辊和第二碾压辊能够对固定板上的沉淀物进行两次压缩，进一步将沉淀物与污水分离，便于后期对污水再次进行处理以及对沉淀物回收利用。
3、该处理络合废水的羟基氧化装置的压缩箱的一侧内壁固定连接有齿条，两个转动杆的外壁均固定连接有第一齿轮，且第一齿轮与齿条相啮合，在同步带带动转动杆、第一碾压辊和第二碾压辊移动时，第一碾压辊和第二碾压辊在第一齿轮和齿条的作用下进行顺时针转动，避免第一碾压辊和第二碾压辊压缩沉淀物时将沉淀物向一侧推动。
4、该处理络合废水的羟基氧化装置的所述转轴的外壁固定套设有矩形板，所述矩形板的顶部固定嵌装有两个压力传感器，两个所述压力传感器的顶部均固定连接有器皿，且器皿位于第一通管的下方，通过压力传感器检测器皿内脱稳净水剂DPAⅠ和DPAⅡ的含量，能够精确的完成对脱稳净水剂DPAⅠ和DPAⅡ的配比，无需人工配比，进而能够提高对含羟基络合金属废水的处理效果。
本发明结构简单，通过自动对脱稳净水剂DPAⅠ和DPAⅡ的配比提高废水处理效果，另外在污水沉淀后形成清水、污水以及沉淀物，能够分别对清水、污水以及沉淀物进行回收利用，避免资源的浪费，通过启动电动推杆能够使排液管始终处于清水层中，防止污被排液管泵出，影响清水后期的重复使用。
（发明人：欧昕承;周晗;冯振平;许航明;欧武君）
