公布日：2022.09.16
申请日：2022.08.15
分类号：B01D36/02(2006.01)I;B01D35/16(2006.01)I
摘要
本发明公开了一种污水处理格栅，现提出如下方案，其包括滑动连接在污水口相互远离一侧内壁的固定杆，两个所述固定杆相互靠近的一端均固定连接有固定盘，两个所述固定盘相互靠近的一侧均转动连接有第二镂空圆环，两个所述第二镂空圆环的外壁滑动套设有同一个第一镂空圆环，所述污水口的一侧设有用于在污水口中打捞污物的打捞组件，所述第一镂空圆环内设有用于清洁第二镂空圆环内壁的清洁组件，本发明能够将两个第二镂空圆环从第一镂空圆环中移出，使第二镂空圆环和第一镂空圆环适用于不同宽度的污水口内进行污水处理，且启动转动电机不但能够将污物从污水中打捞出来，还能够带动转动套筒和钢刷转动对第二镂空圆环的内壁进行清理。
权利要求书

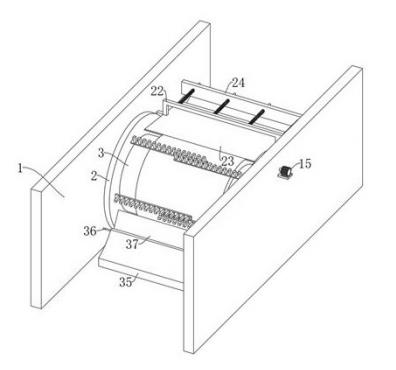

1.一种污水处理格栅，包括滑动连接在污水口（1）相互远离一侧内壁的固定杆（55），其特征在于，两个所述固定杆（55）相互靠近的一端均固定连接有固定盘（2），两个所述固定盘（2）相互靠近的一侧均转动连接有第二镂空圆环（3），两个所述第二镂空圆环（3）的外壁滑动套设有同一个第一镂空圆环（4）；所述污水口（1）的一侧设有用于在污水口（1）中打捞污物的打捞组件，所述打捞组件包括固定连接在污水口（1）一侧的转动电机（15），所述转动电机（15）的输出轴延伸至污水口（1）内并固定连接有第二齿轮（16），所述第一镂空圆环（4）的外壁分别滑动连接有多个第一滑板（11）和第二滑板（12），且第一滑板（11）与第二滑板（12）交错排布，所述第一滑板（11）和第二滑板（12）相互远离的一端分别与相应的第二镂空圆环（3）滑动连接，所述第一滑板（11）和第二滑板（12）远离第一镂空圆环（4）的一侧均固定连接有多个排污耙齿（13），多个所述第二滑板（12）远离第一镂空圆环（4）的一侧固定连接有同一个第二齿环（14），且第二齿环（14）与第二齿轮（16）相啮合；所述第一镂空圆环（4）内设有用于清洁第二镂空圆环（3）内壁的清洁组件，所述清洁组件包括转动连接在第一镂空圆环（4）内的固定圆盘（5），所述固定圆盘（5）内转动贯穿有螺纹套筒（6），所述螺纹套筒（6）的外壁固定套设有第一齿环（8），所述固定圆盘（5）内设有驱动电机（9），所述驱动电机（9）的输出轴固定连接有与第一齿环（8）相啮合的第一齿轮（10），两个所述固定盘（2）相互靠近的一侧均固定连接有螺杆（7），且螺杆（7）的另一端延伸至螺纹套筒（6）内并与螺纹套筒（6）螺纹连接，两个所述第二镂空圆环（3）的内壁均固定连接有第三齿环（17），两个所述固定盘（2）相互靠近的一侧均固定连接有滑杆（18），两个滑杆（18）交错排布，且滑杆（18）的一端滑动贯穿固定圆盘（5），所述滑杆（18）的外壁转动套设有转动套筒（19），所述转动套筒（19）的外壁固定套设有与第三齿环（17）相啮合的第三齿轮（21），所述转动套筒（19）的外壁固定连接有多个钢刷（20）；所述污水口（1）内设有用于将打捞污物进行导料的导料组件，所述导料组件包括滑动连接在污水口（1）内的滑动架（22），所述滑动架（22）的底部固定连接有导料板（23），且导料板（23）的一侧与第一镂空圆环（4）的外壁相碰触，所述污水口（1）内固定连接有固定板（24），所述滑动架（22）靠近固定板（24）的一侧固定连接有多个圆杆（25），且圆杆（25）的另一端滑动贯穿固定板（24），所述圆杆（25）的外壁套设有第一弹簧（26），且第一弹簧（26）的两端分别与滑动架（22）和固定板（24）固定连接；所述污水口（1）内设有用于将污物向外界输送的输送组件，且打捞组件能够同时驱动清洁组件、输送组件，所述输送组件包括固定连接在污水口（1）内的横板（27），所述横板（27）的顶部固定连接有位于导料板（23）下方的集料箱（28），所述横板（27）内设有与集料箱（28）相连通的输料槽（29），所述输料槽（29）内转动连接有带有转轴的输料辊（30），所述输料槽（29）的底部内壁设有多个漏液孔（43），所述输料辊（30）的转轴外壁固定套设有第一同步轮（31），转动电机（15）的输出轴外壁固定套设有位于污水口（1）内的第二同步轮（32），所述第一同步轮（31）与第二同步轮（32）之间通过同步带（33）传动连接，所述横板（27）的一侧固定连接有贯穿污水口（1）的出料管（34）。
2.根据权利要求1所述的一种污水处理格栅，其特征在于，所述集料箱（28）的底部内壁固定连接有两个三角板（42），且两个三角板（42）位于输料槽（29）的两侧，所述横板（27）的顶部固定连接有支撑板（40），且支撑板（40）的顶部与导料板（23）的底部相碰触。
3.根据权利要求1所述的一种污水处理格栅，其特征在于，所述导料板（23）靠近第一镂空圆环（4）的一侧固定连接有清洁刷（41），且清洁刷（41）与第一镂空圆环（4）的外壁相碰触。
4.根据权利要求1所述的一种污水处理格栅，其特征在于，所述污水口（1）的底部内壁固定连接有弧形挡块（35），所述弧形挡块（35）的顶部设有凹槽（39），所述污水口（1）内固定连接有位于凹槽（39）内的固定轴（36），所述固定轴（36）的外壁转动套设有挡板（37），且挡板（37）的顶部与第一镂空圆环（4）的外壁相碰触，所述挡板（37）的一侧固定连接有多个拉簧（38），且拉簧（38）的另一端与凹槽（39）的一侧内壁固定连接。
5.根据权利要求1所述的一种污水处理格栅，其特征在于，所述污水口（1）的一侧固定连接有位于出料管（34）下方的挤压箱（44），所述挤压箱（44）内滑动连接有两个挤压板（45），所述挤压箱（44）的顶部一侧固定连接有步进电机（46），所述步进电机（46）的输出轴固定连接有螺纹贯穿两个挤压板（45）的双向丝杆（47），且双向丝杆（47）的另一端与污水口（1）的一侧转动连接，两个所述挤压板（45）分别位于双向丝杆（47）的正反螺纹段上，所述挤压箱（44）的底部设有出料口（48），所述挤压箱（44）的底部滑动连接有两个用于封闭出料口（48）的封闭板（52），所述挤压箱（44）的底部设有两个滑槽（49），所述滑槽（49）内滑动连接有与封闭板（52）固定连接的连接板（51），且连接板（51）的顶部延伸至挤压箱（44）内，所述连接板（51）远离挤压板（45）的一侧固定连接有第二弹簧（50），且第二弹簧（50）的另一端与滑槽（49）的一侧内壁固定连接。
6.根据权利要求5所述的一种污水处理格栅，其特征在于，所述污水口（1）的一侧固定连接有位于挤压箱（44）下方的收集箱（53），所述收集箱（53）内固定连接有过滤层，两个挤压板（45）相互靠近的一侧均固定连接有多个挤压钉（54），位于两个挤压板（45）上的多个挤压钉（54）交错排布。
发明内容
本发明的目的是为了解决现有技术中无法适应不同宽度的污水口，格栅内的孔洞容易堵塞，污物中蕴含的污水无法排出的问题，而提出的一种结构紧凑的一种污水处理格栅。
为了实现上述目的，本发明采用了如下技术方案：
一种污水处理格栅，包括滑动连接在污水口相互远离一侧内壁的固定杆，两个所述固定杆相互靠近的一端均固定连接有固定盘，两个所述固定盘相互靠近的一侧均转动连接有第二镂空圆环，两个所述第二镂空圆环的外壁滑动套设有同一个第一镂空圆环；
所述污水口的一侧设有用于在污水口中打捞污物的打捞组件；
所述第一镂空圆环内设有用于清洁第二镂空圆环内壁的清洁组件；
所述污水口内设有用于将打捞污物进行导料的导料组件；
所述污水口内设有用于将污物向外界输送的输送组件，且打捞组件能够同时驱动清洁组件、输送组件。
优选的，所述打捞组件包括固定连接在污水口一侧的转动电机，所述转动电机的输出轴延伸至污水口内并固定连接有第二齿轮，所述第一镂空圆环的外壁分别滑动连接有多个第一滑板和第二滑板，且第一滑板与第二滑板交错排布，所述第一滑板和第二滑板相互远离的一端分别与相应的第二镂空圆环滑动连接，所述第一滑板和第二滑板远离第一镂空圆环的一侧均固定连接有多个排污耙齿，多个所述第二滑板远离第一镂空圆环的一侧固定连接有同一个第二齿环，且第二齿环与第二齿轮相啮合。
优选的，所述清洁组件包括转动连接在第一镂空圆环内的固定圆盘，所述固定圆盘内转动贯穿有螺纹套筒，所述螺纹套筒的外壁固定套设有第一齿环，所述固定圆盘内设有驱动电机，所述驱动电机的输出轴固定连接有与第一齿环相啮合的第一齿轮，两个所述固定盘相互靠近的一侧均固定连接有螺杆，且螺杆的另一端延伸至螺纹套筒内并与螺纹套筒螺纹连接，两个所述第二镂空圆环的内壁均固定连接有第三齿环，两个所述固定盘相互靠近的一侧均固定连接有滑杆，两个滑杆交错排布，且滑杆的一端滑动贯穿固定圆盘，所述滑杆的外壁转动套设有转动套筒，所述转动套筒的外壁固定套设有与第三齿环相啮合的第三齿轮，所述转动套筒的外壁固定连接有多个钢刷。
优选的，所述导料组件包括滑动连接在污水口内的滑动架，所述滑动架的底部固定连接有导料板，且导料板的一侧与第一镂空圆环的外壁相碰触，所述污水口内固定连接有固定板，所述滑动架靠近固定板的一侧固定连接有多个圆杆，且圆杆的另一端滑动贯穿固定板，所述圆杆的外壁套设有第一弹簧，且第一弹簧的两端分别与滑动架和固定板固定连接。
优选的，所述输送组件包括固定连接在污水口内的横板，所述横板的顶部固定连接有位于导料板下方的集料箱，所述横板内设有与集料箱相连通的输料槽，所述输料槽内转动连接有带有转轴的输料辊，所述输料槽的底部内壁设有多个漏液孔，所述输料辊的转轴外壁固定套设有第一同步轮，转动电机的输出轴外壁固定套设有位于污水口内的第二同步轮，所述第一同步轮与第二同步轮之间通过同步带传动连接，所述横板的一侧固定连接有贯穿污水口的出料管。
优选的，所述集料箱的底部内壁固定连接有两个三角板，且两个三角板位于输料槽的两侧，所述横板的顶部固定连接有支撑板，且支撑板的顶部与导料板的底部相碰触，当导料板上的污物落在集料箱中时，三角板能够对污物进行导向，使污物能够落入输料槽中。
优选的，所述导料板靠近第一镂空圆环的一侧固定连接有清洁刷，且清洁刷与第一镂空圆环的外壁相碰触，在第一镂空圆环转动的过程中清洁刷能够对第一镂空圆环的外壁进行清洁，防止第一镂空圆环的外壁上的孔洞被污水中的小颗粒污物堵塞。
优选的，所述污水口的底部内壁固定连接有弧形挡块，所述弧形挡块的顶部设有凹槽，所述污水口内固定连接有位于凹槽内的固定轴，所述固定轴的外壁转动套设有挡板，且挡板的顶部与第一镂空圆环的外壁相碰触，所述挡板的一侧固定连接有多个拉簧，且拉簧的另一端与凹槽的一侧内壁固定连接，在第二镂空圆环和第一镂空圆环进行转动时，挡板能够与第一镂空圆环的外壁碰触，通过挡板能够避免污水中的大型污物通过第一镂空圆环和第二镂空圆环的下方穿过第一镂空圆环。
优选的，所述污水口的一侧固定连接有位于出料管下方的挤压箱，所述挤压箱内滑动连接有两个挤压板，所述挤压箱的顶部一侧固定连接有步进电机，所述步进电机的输出轴固定连接有螺纹贯穿两个挤压板的双向丝杆，且双向丝杆的另一端与污水口的一侧转动连接，两个所述挤压板分别位于双向丝杆的正反螺纹段上，所述挤压箱的底部设有出料口，所述挤压箱的底部滑动连接有两个用于封闭出料口的封闭板，所述挤压箱的底部设有两个滑槽，所述滑槽内滑动连接有与封闭板固定连接的连接板，且连接板的顶部延伸至挤压箱内，所述连接板远离挤压板的一侧固定连接有第二弹簧，且第二弹簧的另一端与滑槽的一侧内壁固定连接。
优选的，所述污水口的一侧固定连接有位于挤压箱下方的收集箱，所述收集箱内固定连接有过滤层，两个挤压板相互靠近的一侧均固定连接有多个挤压钉，位于两个挤压板上的多个挤压钉交错排布。
与现有技术相比，本发明提供了一种污水处理格栅，具备以下有益效果：
1、该一种污水处理格栅的固定圆盘内转动贯穿有螺纹套筒，两个所述固定盘相互靠近的一侧均固定连接有螺杆，且螺杆的另一端延伸至螺纹套筒内并与螺纹套筒螺纹连接，两个所述固定盘相互远离的一侧均固定连接有固定杆，且固定杆的一端与污水口滑动连接，在驱动电机带动螺纹套筒转动的过程中，螺纹套筒的转动能够带动固定盘向外侧移动，直至固定盘碰触污水口的内壁，进而能够根据污水口的宽度调整第二镂空圆环从第一镂空圆环中滑出的距离，从而能够使该污水处理格栅适用于不同宽度的污水口。
2、该一种污水处理格栅的两个第二镂空圆环的内壁均固定连接有第三齿环，两个所述排污耙齿相互靠近的一端均固定连接有滑杆，两个滑杆交错排布，且滑杆的一端滑动贯穿固定圆盘，所述滑杆的外壁转动套设有转动套筒，所述转动套筒的外壁固定套设有与第三齿环相啮合的第三齿轮，所述转动套筒的外壁固定连接有多个钢刷，在第二镂空圆环和第一镂空圆环转动时，第二镂空圆环带动第三齿环转动，第三齿环通过第三齿轮带动转动套筒和钢刷转动，进而钢刷能够清除第二镂空圆环的内壁，避免第二镂空圆环上的镂空孔被污水中的小颗粒污物堵塞导致污水无法顺畅通过第二镂空圆环。
3、该一种污水处理格栅的输料槽内转动连接有带有转轴的输料辊，所述输料辊的转轴外壁固定套设有第一同步轮，转动电机的输出轴外壁固定套设有第二同步轮，所述第一同步轮与第二同步轮之间通过同步带传动连接，所述转动电机的输出轴固定连接有与第二齿环相啮合的第二齿轮，进而启动转动电机不但能够通过第二滑板驱动第二镂空圆环和第一镂空圆环转动用于打捞污物与对第二镂空圆环和第一镂空圆环进行清洁，还能够用于驱动输料辊对污物进行输送。
4、该一种污水处理格栅的挤压箱内滑动连接有两个挤压板，双向丝杆的一端螺纹贯穿两个挤压板，两个所述挤压板分别位于双向丝杆的正反螺纹段上，通过双向丝杆的转动能够使两个挤压板相互靠近用于挤压污物，还能够通过挤压钉破碎污物使污物中的污水从污物中脱离，方便后期对污物的处理和运输。
本发明结构简单，通过启动驱动电机驱动螺纹套筒转动，能够将两个第二镂空圆环从第一镂空圆环中移出，进而能够使第二镂空圆环和第一镂空圆环适用于不同宽度的污水口内进行污水处理，且启动转动电机不但能够将污物从污水中打捞出来，还能够带动转动套筒和钢刷转动对第二镂空圆环的内壁进行清理，清洁刷对第一镂空圆环的外壁进行清理，避免第二镂空圆环和第一镂空圆环上的镂空孔被污水中的小颗粒污物堵塞导致污水无法顺畅通过第二镂空圆环，另外将打捞出来的污物进行挤压，并与后期对污物的处理和运输。
（发明人：黎标;胡丽;周勤;孙建江;符林;刘宇;李峰）
