公布日：2022.11.04
申请日：2022.10.09
分类号：B01D61/58(2006.01)I;B01D61/14(2006.01)I;B01D61/20(2006.01)I;B01D61/02(2006.01)I;B01D65/02(2006.01)I;C02F1/44(2006.01)I

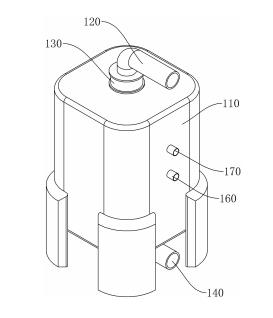

摘要
本发明涉及污水处理装置领域，具体涉及一种高盐污水处理设备。所述污水处理装置包括壳体、超滤组件和反渗透组件，超滤组件和反渗透组件依次设置于壳体内，超滤组件包括筒体和多个超滤机构；筒体内部设置有第一隔板和第二隔板，第一隔板和第二隔板将筒体分为上腔体、反冲腔和下腔体；多个超滤机构在筒体内沿周向方向依次设置。本发明的一种高盐污水处理设备用于解决现有处理装置使用效率低的问题，通过设置多个超滤机构，当其中一个超滤机构被堵塞时，将在感应弹簧的作用下下降，使该触发轮与传动轮转动，触发反清洁组件，反清洁之后都会立即重新投入工作，不用停机清洁，不影响过滤效率，可以长期使用。
权利要求书
1.一种高盐污水处理设备，其特征在于：包括壳体、超滤组件和反渗透组件，超滤组件和反渗透组件依次设置于壳体内，超滤组件包括筒体和多个超滤机构；筒体内部设置有第一隔板和第二隔板，第一隔板和第二隔板将筒体分为上腔体、反冲腔和下腔体；多个超滤机构在筒体内沿周向方向依次设置；超滤机构包括进水盖、过滤筒、出水盖、滤膜架、超滤膜、触发机构和反冲机构；过滤筒沿竖直方向设置，进水盖与第一隔板螺纹连接，出水盖与第二隔板螺纹连接；进水盖与出水盖均滑动安装于过滤筒两端，滤膜架滑动安装于过滤筒内，超滤膜固定安装于滤膜架，滤膜架与过滤筒下端通过第一弹性件相连；滤膜架与芯轴固接；以在其中一个超滤机构的超滤膜堵塞时，驱动触发机构；触发机构配置成使芯轴转动，进而使进水盖上的进水口向下移动，从上腔体移动至反冲腔，出水盖上的出水口向上移动，从下腔体移动至反冲腔；使出水口以及进水口均与过滤筒上的通口相通；反冲机构配置成可使水由出水口进入过滤筒内，对堵塞的超滤组件进行反向清洗。
2.根据权利要求1所述的高盐污水处理设备，其特征在于：触发机构包括触发轮、第一齿圈、传动轮；触发轮固定安装于芯轴，上腔体内设置有第一齿圈，第一齿圈可转动地设置，传动轮与第一齿圈啮合，初始状态触发轮不与传动轮啮合，将触发轮下移的至与传动轮啮合的距离称为第一预设距离，在芯轴向下移动带动触发轮向下移动至第一预设距离后，触发轮与传动轮啮合传动，进而带动触发轮转动，使芯轴转动。
3.根据权利要求2所述的高盐污水处理设备，其特征在于：触发机构还包括电磁铁、铁块、位置传感器和电机；芯轴上固定设置有电磁铁，铁块远离电磁铁设置，位置传感器安装于上腔体上端，配置成当芯轴下移使触发轮与传动轮啮合后，触发位置传感器，位置传感器与电磁铁和电机电连接，筒体外端设置有用于与电机啮合传动的第二齿圈，电机转动带动第二齿圈转动，进而通过第一齿圈带动传动轮转动。
4.根据权利要求1所述的高盐污水处理设备，其特征在于：下腔体内设置有支持板，支持板与第二隔板之间通过第二弹性件相连，每个超滤机构下端均设置有一个调节机构，调节机构包括双联花键轴和遮罩筒；双联花键轴可转动地设置，双联花键轴与遮罩筒花键链接，遮罩筒与支持板螺纹链接，多个超滤机构所对应的遮罩筒内的螺纹的螺距依次增大；遮罩筒与出水盖滑动连接，以在遮罩筒旋转时会向上移动以遮住出水盖的出水口。
5.根据权利要求4所述的高盐污水处理设备，其特征在于：调节机构还包括棘齿块、棘齿板和棘齿条；棘齿板安装于双联花键轴的内腔中，棘齿块沿径向方向安装于棘齿板内，棘齿块与棘齿板之间通过第三弹性件相连，出水盖下端与棘齿块相接触，支持板侧面设置有用于与棘齿块啮合的棘齿条。
6.根据权利要求5所述的高盐污水处理设备，其特征在于：所述调节机构还包括转动轮、第三齿圈、第四齿圈、手轮、行星轮、第一锥齿轮和第二锥齿轮；下腔体外端设置有第三齿圈，转动轮与第三齿圈啮合，第二锥齿轮与转动轮同轴设置，手轮连接第一锥齿轮，第一锥齿轮与第二锥齿轮啮合，下腔体内端设置有第四齿圈，行星轮与第四齿圈啮合，双联花键轴与行星轮啮合，以使双联花键轴转动。
7.根据权利要求3所述的高盐污水处理设备，其特征在于：下腔体下端设置有下盖，上腔体上端设置有上盖，芯轴穿过上盖向上延伸，位置传感器安装于上盖上端。
8.根据权利要求1所述的高盐污水处理设备，其特征在于：反冲机构包括反冲泵、反冲洗进口和冲洗出口；反冲腔上设置有反冲洗进口和冲洗出口，以使水经反冲洗进口进入出水口，进而通过过滤筒，清洗超滤膜，从进水口流向冲洗出口。
发明内容
本发明提供一种高盐污水处理设备，以解决现有的超滤水处理装置在正常工作时只有一个批次的超滤管参与净化，虽然可以长时间工作，但是不能同时工作，导致该装置的使用率低，增加了时间成本的问题。
本发明的一种高盐污水处理设备采用如下技术方案：一种高盐污水处理设备，包括壳体、超滤组件和反渗透组件，超滤组件和反渗透组件依次设置于壳体内，超滤组件包括筒体和多个超滤机构；筒体内部设置有第一隔板和第二隔板，第一隔板和第二隔板将筒体分为上腔体、反冲腔和下腔体；多个超滤机构在筒体内沿周向方向依次设置；即在筒体内均布。超滤机构包括进水盖、过滤筒、出水盖、滤膜架、超滤膜、触发机构和反冲机构；过滤筒沿竖直方向设置，进水盖与第一隔板螺纹连接，出水盖与第二隔板螺纹连接；进水盖与出水盖均滑动安装于过滤筒两端，滤膜架滑动安装于过滤筒内，超滤膜固定安装于滤膜架，滤膜架与过滤筒下端通过第一弹性件相连；滤膜架与芯轴固接；以在其中一个超滤机构的超滤膜堵塞时，驱动触发机构；触发机构配置成使芯轴转动，进而使进水盖上的进水口向下移动，从上腔体移动至反冲腔，出水盖上的出水口向上移动，从下腔体移动至反冲腔；使出水口以及进水口均与过滤筒上的通口相通；反冲机构配置成可使水由出水口进入过滤筒内，对堵塞的超滤组件进行反向清洗。
进一步地，触发机构包括触发轮、第一齿圈、传动轮；触发轮固定安装于芯轴，上腔体内设置有第一齿圈，第一齿圈可转动地设置，传动轮与第一齿圈啮合，初始状态触发轮不与传动轮啮合，将触发轮下移的至与传动轮啮合的距离称为第一预设距离，在芯轴向下移动带动触发轮向下移动至第一预设距离后，触发轮与传动轮啮合传动，进而带动触发轮转动，使芯轴转动。
进一步地，触发机构还包括电磁铁、铁块、位置传感器和电机；芯轴上固定设置有电磁铁，铁块远离电磁铁设置，位置传感器安装于上腔体上端，配置成当芯轴下移使触发轮与传动轮啮合后，触发位置传感器，位置传感器与电磁铁和电机电连接，筒体外端设置有用于与电机啮合传动的第二齿圈，电机转动带动第二齿圈转动，进而通过第一齿圈带动传动轮转动。
进一步地，下腔体内设置有支持板，支持板与第二隔板之间通过第二弹性件相连，每个超滤机构下端均设置有一个调节机构，调节机构包括双联花键轴和遮罩筒；双联花键轴可转动地设置，双联花键轴与遮罩筒花键链接，遮罩筒与支持板螺纹链接，多个超滤机构所对应的遮罩筒内的螺纹的螺距依次增大；遮罩筒与出水盖滑动连接，以在遮罩筒旋转时会向上移动以遮住出水盖的出水口。
进一步地，调节机构还包括棘齿块、棘齿板和棘齿条；棘齿板安装于双联花键轴的内腔中，棘齿块沿径向方向安装于棘齿板内，棘齿块与棘齿板之间通过第三弹性件相连，出水盖下端与棘齿块相接触，支持板侧面设置有用于与棘齿块啮合的棘齿条。
进一步地，所述调节机构还包括转动轮、第三齿圈、第四齿圈、手轮、行星轮、第一锥齿轮和第二锥齿轮；下腔体外端设置有第三齿圈，转动轮与第三齿圈啮合，第二锥齿轮与转动轮同轴设置，手轮连接第一锥齿轮，第一锥齿轮与第二锥齿轮啮合，下腔体内端设置有第四齿圈，行星轮与第四齿圈啮合，双联花键轴与行星轮啮合，以使双联花键轴转动。
进一步地，下腔体下端设置有下盖，上腔体上端设置有上盖，芯轴穿过上盖向上延伸，位置传感器安装于上盖上端。
进一步地，反冲机构包括反冲泵、反冲洗进口和冲洗出口；反冲腔上设置有反冲洗进口和冲洗出口，以使水经反冲洗进口进入出水口，进而通过过滤筒，清洗超滤膜，从进水口流向冲洗出口。
本发明的有益效果是：
1、本发明的一种高盐污水处理设备通过设置多个超滤机构，当其中一个超滤机构被堵塞时，将在感应弹簧的作用下下降，使该触发轮与传动轮转动，触发反清洁组件，反清洁之后都会立即重新投入工作，不用停机清洁，不影响过滤效率，可以长期使用，保证装置利用最大化。
2、通过设置多个超滤机构所对应的遮罩筒内的螺纹的螺距依次增大，这样在转动手轮时每个超滤机构对应设置的每个出水口遮挡的程度都不相同，会使过滤时每个超滤组件的通流量都不相同，这样在工作相同时间的情况下每个滤膜的杂质积累速度也不一样；遮罩筒遮挡出水口最小的过滤组件通流量最大，因此该组件也将最先被堵塞，会最先触发反冲洗清洁程序，棘齿板的设置使装置会接触遮罩筒以最大效率运转，其余的超滤机构将依次触发反清洗；即多个超滤机构之间的堵塞存在时间差，进而控制自清洁组件之间的反冲洗间隔，适应不同浓度的污水处理，使得装置的工作情况可控。
（发明人：王小敏）
