公布日：2022.10.18
申请日：2022.09.14
分类号：C02F9/04(2006.01)I;C02F1/52(2006.01)N;C02F1/40(2006.01)N;C02F1/50(2006.01)N
摘要
本发明公开了一种生活污水的高效处理装置，属于污水处理技术领域，本发明通过在固液分离箱上设置分离机构，分离机构用于分离生活污水中的塑料袋等大型杂物，避免影响到污水的排放以及悬浮物的沉淀，固液分离箱底部漏斗状的出料管用于储存沉淀后的杂物和悬浮物，实现对污水中大型杂物与小型杂物悬浮物的分离，便于后续的油水分离作业；通过在油液分离箱上设置去油机构，去油机构用于对生活污水进行进一步处理，去除污水表面的油液，有效的降低了生活污水对环境上的污染，去油罩内可调节倾斜角度的导流板，方便油液的滴落和收集，去油机构配合油液分离箱一侧的加药口，使得去油机构在去除油污的同时，药剂可以对污水进行杀菌消毒除臭等作业。
权利要求书

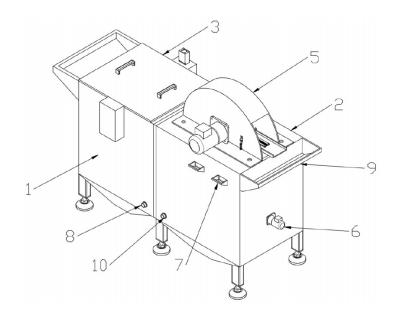

1.一种生活污水的高效处理装置，包括固液分离箱（1），其特征在于，所述固液分离箱（1）一侧固定安装有油液分离箱（2），所述油液分离箱（2）背离固液分离箱（1）一侧设置有用于收集油滴的收集箱（9），所述油液分离箱（2）一侧设置有若干加药口（7），所述油液分离箱（2）内设置有用于混合药剂的混合机构（6）；所述固液分离箱（1）一侧连通有入料板（11），所述固液分离箱（1）内设置有用于分离液体中大型杂物的分离机构（4），所述分离机构（4）的固定架（41）上设置有第一过滤网（42），所述固定架（41）滑动安装于固液分离箱（1）内，所述固液分离箱（1）两侧对称开设有升降槽（12），所述固定架（41）两侧对称安装的升降架（43）分别滑动安装于两个升降槽（12）上；所述油液分离箱（2）顶部设置有用于分离污水中油液的去油机构（5），所述去油机构（5）的去油罩（51）固定安装于油液分离箱（2）顶部，所述去油罩（51）内设置有用于吸附油液的转动盘（52），所述转动盘（52）上固定安装的转动轴转动安装于去油罩（51）上，所述转动盘（52）底部设置于油液内，所述去油罩（51）一侧设置有用于引导油液滴落的导流组件（57）。
2.根据权利要求1所述的一种生活污水的高效处理装置，其特征在于，所述固液分离箱（1）两侧分别固定安装有第一固定罩（14）和第二固定罩（13），所述第一固定罩（14）内转动安装有升降丝杠（15），所述第一固定罩（14）顶部固定安装的升降电机（16）输出轴固定连接升降丝杠（15）端部，所述第二固定罩（13）内固定安装有升降杆，其中一个升降架（43）螺纹连接于升降丝杠（15）上，另一个升降架（43）滑动安装于升降杆上。
3.根据权利要求1所述的一种生活污水的高效处理装置，其特征在于，所述固液分离箱（1）底部设置有出料管（17），所述出料管（17）为漏斗状。
4.根据权利要求1所述的一种生活污水的高效处理装置，其特征在于，所述固液分离箱（1）底部设置有连接管（8），所述连接管（8）端部设置有第二过滤网，所述油液分离箱（2）底部一侧设置有进水管（10），所述固液分离箱（1）顶部设置有可提起的盖板（3）。
5.根据权利要求1所述的一种生活污水的高效处理装置，其特征在于，所述油液分离箱（2）顶部开设有供转动盘（52）穿过的去油口，所述去油罩（51）一侧固定安装的驱动电机（53）输出轴固定连接转动轴端部。
6.根据权利要求1所述的一种生活污水的高效处理装置，其特征在于，所述导流组件（57）包括导流板（571），所述导流板（571）上固定安装的两个固定座（573）上均设置有刮板（574），所述去油罩（51）两侧对称开设有固定槽（55），所述导流板（571）两侧固定安装的固定杆（575）分别设置于两个固定槽（55）内，所述去油罩（51）一侧设置的驱动气缸（56）活塞杆固定连接其中一个固定杆（575），所述导流板（571）通过导流板（571）两侧的固定轴转动安装于去油罩（51）内。
7.根据权利要求6所述的一种生活污水的高效处理装置，其特征在于，所述导流板（571）上开设有供转动盘（52）穿过的导流槽（572），所述导流板（571）倾斜设置于去油罩（51）上，所述去油罩（51）一侧设置有供导流板（571）穿过的开口（54）。
8.根据权利要求1所述的一种生活污水的高效处理装置，其特征在于，所述混合机构（6）的搅拌轴（62）上设置有若干搅拌叶片（63），所述油液分离箱（2）一侧固定安装的混合电机（61）输出轴固定连接搅拌轴（62）端部。
9.根据权利要求1所述的一种生活污水的高效处理装置，其特征在于，所述油液分离箱（2）顶部设置有消毒灯（21），对所述油液分离箱（2）底部设置有排水口（22）。
发明内容
针对现有技术存在的不足，本发明的目的在于提供一种生活污水的高效处理装置，解决以下技术问题：（1）生活污水中的大型杂物影响生活污水的过滤及排放，影响到污水中小型杂物和悬浮物的分离；（2）生活污水中存在的油脂会造成管道的堵塞，造成污水的腐败影响污水的排放。
本发明的目的可以通过以下技术方案实现：一种生活污水的高效处理装置，包括固液分离箱，所述固液分离箱一侧固定安装有油液分离箱，所述油液分离箱背离固液分离箱一侧设置有用于收集油滴的收集箱；所述固液分离箱一侧连通有入料板，所述固液分离箱内设置有用于分离液体中大型杂物的分离机构，所述分离机构的固定架内设置有第一过滤网，所述固定架滑动安装于固液分离箱内，所述固液分离箱两侧对称开设有升降槽，所述固定架两侧对称安装的升降架分别滑动安装于两个升降槽上；所述油液分离箱顶部设置有用于分离污水中油液的去油机构，所述去油机构的去油罩固定安装于油液分离箱顶部，所述去油罩内设置有用于吸附油液的转动盘，所述转动盘上固定安装的转动轴转动安装于去油罩上，所述转动盘底部设置于油液内，所述去油罩一侧设置有用于引导油液滴落的导流组件；所述油液分离箱一侧设置有若干加药口，所述油液分离箱内还设置有用于混合药剂的混合机构。
作为本发明进一步的方案，所述固液分离箱两侧分别固定安装有第一固定罩和第二固定罩，所述第一固定罩内转动安装有升降丝杠，所述第一固定罩顶部固定安装的升降电机输出轴固定连接升降丝杠端部，所述第二固定罩内固定安装有升降杆，其中一个升降架螺纹连接于升降丝杠上，另一个升降架滑动安装于升降杆上。
作为本发明进一步的方案，所述固液分离箱底部设置有出料管，所述出料管为漏斗状。
作为本发明进一步的方案，所述固液分离箱底部设置有连接管，所述连接管端部设置有第二过滤网，所述油液分离箱底部一侧设置有进水管，所述固液分离箱顶部设置有可提起的盖板。
作为本发明进一步的方案，所述油液分离箱顶部开设有供转动盘穿过的去油口，所述去油罩一侧固定安装的驱动电机输出轴固定连接转动轴端部。
作为本发明进一步的方案，所述导流组件包括导流板，所述导流板上固定安装的两个固定座上均设置有刮板，所述去油罩两侧对称开设有固定槽，所述导流板两侧固定安装的固定杆分别设置于两个固定槽内，所述去油罩一侧设置的驱动气缸活塞杆固定连接其中一个固定杆，所述导流板通过导流板两侧的固定轴转动安装于去油罩内。
作为本发明进一步的方案，所述导流板上开设有供转动盘穿过的导流槽，所述导流板倾斜设置于去油罩上，所述去油罩一侧设置有供导流板穿过的开口。
作为本发明进一步的方案，所述混合机构的搅拌轴上设置有若干搅拌叶片，所述油液分离箱一侧固定安装的混合电机输出轴固定连接搅拌轴端部。
作为本发明进一步的方案，所述油液分离箱顶部还设置有消毒灯，对所述油液分离箱底部设置有排水口。
与现有方案相比，本发明的有益效果：本发明通过在固液分离箱上设置分离机构，分离机构用于分离生活污水中的塑料袋等大型杂物，避免影响到污水的排放以及悬浮物的沉淀，固液分离箱底部漏斗状的出料管用于储存沉淀后的杂物和悬浮物，实现对污水中大型杂物与小型杂物悬浮物的分离，便于后续的油水分离作业。
通过在油液分离箱上设置去油机构，去油机构用于对生活污水进行进一步处理，去除污水表面的油液，有效的降低了生活污水对环境上的污染，去油罩内可调节倾斜角度的导流板，方便油液的滴落和收集，去油机构配合油液分离箱一侧的加药口，使得去油机构在去除油污的同时，药剂可以对污水进行杀菌消毒除臭等作业，提高了污水处理的效率和处理质量。
通过在油液分离箱上设置加药口和混合机构，混合机构使得药剂与污水充分混合，提高了药剂的溶解效率，进一步提高了污水的净化效率，使得污水排放更加高效。
（发明人：潘嘉斌）
