公布日：2022.02.08
申请日：2021.11.02
分类号：C02F9/04(2006.01)I;C02F11/121(2019.01)I;C02F11/123(2019.01)I;C02F103/18(2006.01)N
摘要

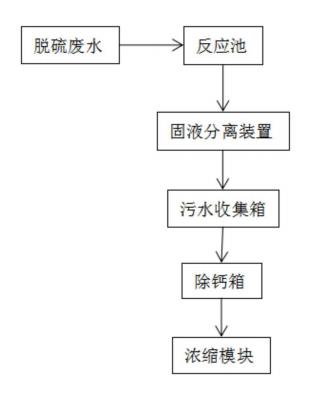

本发明公开了一种脱硫废水处理系统，该系统包括固液分离装置，固液分离装置包括沉降箱，沉降箱的出口与污泥螺杆泵的入料口对接，污泥螺杆泵的出料口通过均料装置与真空皮带机的均料进口连接；均料装置通过多级分散，大大提升了均料装置排出的泥浆的分散效果，避免了泥浆堆积的情况，能够有效提升脱水的均匀度；真空皮带机能够直接以现有的皮带机进行改造，相较于传统的真空皮带机，结构简单，另外在工作时，能够形成一个密闭空间，能够及时将脱水过程中，泥浆产生的蒸汽以及有害挥发物及时抽离，统一处理，相较于传统真空皮带机的开放环境，能够提升生产环境的安全性。
权利要求书
1.一种脱硫废水处理系统，其特征在于，包括固液分离装置，固液分离装置包括沉降箱(1)，沉降箱(1)的出口与污泥螺杆泵(2)的入料口对接，污泥螺杆泵(2)的出料口通过均料装置(4)与真空皮带机(3)的均料进口(36)连接；真空皮带机(3)包括两个平行设置的边梁(31)，两个边梁(31)之间转动安装有若干输送轴(35)，两个边梁(31)的上方设置有上端盖(32)，两个边梁(31)的下方设置有下端盖(33)，上端盖(32)与下端盖(33)形成的空间两端封闭后分别开有一个皮带传输孔(37)；真空皮带机(3)的一排输送轴(35)上铺设有传送皮带(5)，传送皮带(5)将上端盖(32)与下端盖(33)形成的空间分隔为处于上方的料室(313)与处于下方的真空室(312)；真空室(312)通过抽真空管(38)与抽真空装置连接，料室(313)通过管道与抽风机相连接。
2.根据权利要求1所述的一种脱硫废水处理系统，其特征在于，沉降箱(1)的箱体(11)上设置有入料管(12)，入料管(12)与反应池连接，入料管(12)的出水端上固定套接有缓冲套(13)，缓冲套(13)包括网状套(131)，网状套(131)远离箱体(11)底部的一端与入料管(12)的外管壁固定连接，网状套(131)的另一端与圆面底(132)固定连接，圆面底(132)上未开网孔，且圆面底(132)的底面为光滑的凹圆面。
3.根据权利要求2所述的一种脱硫废水处理系统，其特征在于，箱体(11)的侧壁上设置一个出水口或入料管(12)通过支管连接有一个抽水泵，箱体(11)的工作方法为：在箱体(11)的内部污水完成沉降时进行排水，然后再通过入料管(12)向箱体(11)内输入反应池中的污水，继续在沉降箱(1)中进行沉降工作，反复若干次再进行排泥。
4.根据权利要求1所述的一种脱硫废水处理系统，其特征在于，所述均料装置(4)包括与污泥螺杆泵(2)的出料口连接的主管(41)，主管(41)连接有第一均流管(42)，第一均流管(42)与第二均流管(44)之间通过若干根分料管(43)连接，第一均流管(42)与第二均流管(44)平行设置，且第一均流管(42)与第二均流管(44)均水平设置，第二均流管(44)的底部设置有出料嘴(45)，出料嘴(45)的出口为扁平的条形孔。
5.根据权利要求4所述的一种脱硫废水处理系统，其特征在于，出料嘴(45)上转动安装有搅拌轴(46)，搅拌轴(46)沿着出料嘴(45)设置，搅拌轴(46)通过电机驱动转动，且搅拌轴(46)处于出料嘴(45)内部的部分上均匀设置有若干垂直于搅拌轴(46)的短杆。
6.根据权利要求5所述的一种脱硫废水处理系统，其特征在于，均料装置(4)还包括安装板(47)，安装板(47)上开有与出料嘴(45)对应的条形孔，出料嘴(45)与安装板(47)上的条形孔对应焊接，安装板(47)通过螺栓固定安装在真空皮带机(3)上。
7.根据权利要求1所述的一种脱硫废水处理系统，其特征在于，传送皮带(5)包括带体(51)，带体(51)的两端设置有挡边(52)，挡边(52)与带体(51)相背的一面上设置有卡条(53)，边梁(31)上对应卡条(53)设置有卡槽(310)。
8.根据权利要求1所述的一种脱硫废水处理系统，其特征在于，皮带传输孔(37)的位置上设置有表面光滑的转动辊轴，传送皮带(5)的底部铺设在转动辊轴上，皮带传输孔(37)的底部设置有橡胶条，该橡胶条与转动辊轴紧密接触。
9.根据权利要求1所述的一种脱硫废水处理系统，其特征在于，下端盖(33)上还设置有槽端盖(34)，槽端盖(34)形成深度大于真空室(312)的积水槽(311)；积水槽(311)通过排水管(39)与抽水泵连接。
发明内容
本发明的目的在于提供一种脱硫废水处理系统，解决现有技术中脱硫废水絮凝物固液分离效率低下，分离装置结构复杂、成本高的问题。
本发明的目的可以通过以下技术方案实现：
一种脱硫废水处理系统，包括固液分离装置，固液分离装置包括沉降箱，沉降箱的出口与污泥螺杆泵的入料口对接，污泥螺杆泵的出料口通过均料装置与真空皮带机的均料进口连接；
真空皮带机包括两个平行设置的边梁，两个边梁之间转动安装有若干输送轴，两个边梁的上方设置有上端盖，两个边梁的下方设置有下端盖，上端盖与下端盖形成的空间两端封闭后分别开有一个皮带传输孔；
真空皮带机的一排输送轴上铺设有传送皮带，传送皮带将上端盖与下端盖形成的空间分隔为处于上方的料室与处于下方的真空室；真空室通过抽真空管与抽真空装置连接，料室通过管道与抽风机相连接。
作为本发明的进一步方案，沉降箱的箱体上设置有入料管，入料管与反应池连接，入料管的出水端上固定套接有缓冲套，缓冲套包括网状套，网状套远离箱体底部的一端与入料管的外管壁固定连接，网状套的另一端与圆面底固定连接，圆面底上未开网孔，且圆面底的底面为光滑的凹圆面。
作为本发明的进一步方案，箱体的侧壁上设置一个出水口或入料管通过支管连接有一个抽水泵，箱体的工作方法为：在箱体的内部污水完成沉降时进行排水，然后再通过入料管向箱体内输入反应池中的污水，继续在沉降箱中进行沉降工作，反复若干次再进行排泥。
作为本发明的进一步方案，所述均料装置包括与污泥螺杆泵的出料口连接的主管，主管连接有第一均流管，第一均流管与第二均流管之间通过若干根分料管连接，第一均流管与第二均流管平行设置，且第一均流管与第二均流管均水平设置，第二均流管的底部设置有出料嘴，出料嘴的出口为扁平的条形孔。
作为本发明的进一步方案，出料嘴上转动安装有搅拌轴，搅拌轴沿着出料嘴设置，搅拌轴通过电机驱动转动，且搅拌轴处于出料嘴内部的部分上均匀设置有若干垂直于搅拌轴的短杆。
作为本发明的进一步方案，均料装置还包括安装板，安装板上开有与出料嘴对应的条形孔，出料嘴与安装板上的条形孔对应焊接，安装板通过螺栓固定安装在真空皮带机上。
作为本发明的进一步方案，传送皮带包括带体，带体的两端设置有挡边，挡边与带体相背的一面上设置有卡条，边梁上对应卡条设置有卡槽。
作为本发明的进一步方案，皮带传输孔的位置上设置有表面光滑的转动辊轴，传送皮带的底部铺设在转动辊轴上，皮带传输孔的底部设置有橡胶条，该橡胶条与转动辊轴紧密接触。
作为本发明的进一步方案，下端盖上还设置有槽端盖，槽端盖形成深度大于真空室的积水槽；积水槽通过排水管与抽水泵连接。
本发明的有益效果：
1、沉降箱的内部污水完成沉降时，通过出水口排水或者抽水泵抽水，将箱体中的大部分污水排出，然后再通过入料管向箱体内输入反应池中的污水，继续在沉降箱中进行沉降工作，反复几次以保证箱体的底部沉降有足量的污泥；这种方法能够降低沉降箱的排泥频率，且能够提升单次排泥量，降低箱体中污水对排泥的影响，从而提升排泥的质量，降低污泥的含水量；
2、均料装置通过设置第一均流管与第二均流管对污泥进行两次分散，并在第二均流管的下方设置有长条形的出料口，出料口处设置有转轴，通过多级分散，大大提升了均料装置排出的泥浆的分散效果，避免了泥浆堆积的情况，能够有效提升脱水的均匀度；
3、真空皮带机直接以现有的皮带机进行改造，相较于传统的真空皮带机，结构简单，另外在工作时，能够形成一个密闭空间，能够及时将脱水过程中，泥浆产生的蒸汽以及有害挥发物及时抽离，统一处理，相较于传统真空皮带机的开放环境，能够提升生产环境的安全性。
（发明人：高晋;韩兵;宣晓刚;曹鸣;刘军）
