公布日：2022.11.04
申请日：2022.08.05
分类号：C02F9/02(2006.01)I;B01D29/03(2006.01)I;B01D29/50(2006.01)I;B01D29/64(2006.01)I;B01D29/00(2006.01)I;C02F1/44(2006.01)I
摘要
本发明公开了工业污水多级反渗透过滤装置，涉及水处理净化技术领域。该工业污水多级反渗透过滤装置，包括反渗透过滤器本体，所述反渗透过滤器本体内部嵌设有进水管，所述反渗透过滤器本体正面活动连接有密封门，所述反渗透过滤器本体内部设有清理机构，所述清理机构包括框体，所述框体滑动连接于反渗透过滤器本体内部。该工业污水多级反渗透过滤装置，通过清理机构的设计，可以当转动杆复位时利用转动杆与水流进行相对运动，此时转动杆将会逆时针转动并且与磁吸块相分离但依然处于磁吸范围，从而达到转动杆在返回复位的过程中处于不与第一过滤网表面接触的状态，以保证杂质不会被刮回至复位的地方，避免杂质死角的问题出现。
权利要求书

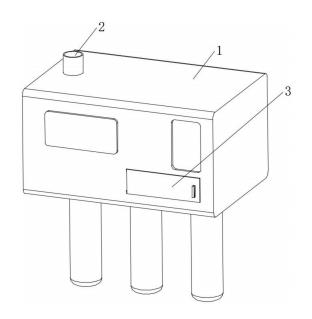

1.工业污水多级反渗透过滤装置，包括反渗透过滤器本体(1)，其特征在于：所述反渗透过滤器本体(1)内部嵌设有进水管(2)，所述反渗透过滤器本体(1)正面活动连接有密封门(3)，所述反渗透过滤器本体(1)内部设有清理机构(4)；所述清理机构(4)包括框体(401)，所述框体(401)滑动连接于反渗透过滤器本体(1)内部，所述框体(401)内部嵌设有第一过滤网(402)，所述反渗透过滤器本体(1)内腔两侧壁均固定连接有固定板(403)，两个所述固定板(403)底部均固定连接有第一弹簧(404)，两个所述第一弹簧(404)底部均固定连接有第一磁吸石(405)，所述反渗透过滤器本体(1)内部两侧均固定连接有第二磁吸石(406)，所述反渗透过滤器本体(1)内腔一侧壁固定连接有卡板(407)，所述反渗透过滤器本体(1)内腔前后两侧壁均固定连接有壳体(408)，两个所述壳体(408)内部均固定连接有弹力带(409)和球体(411)，两个所述壳体(408)内部一端均固定连接有移动块(410)，两个所述移动块(410)之间通过轴承连接有转动杆(412)，所述转动杆(412)外部固定连接有活动刮板(413)，所述活动刮板(413)外部设有辅助机构(5)；所述辅助机构(5)包括两个磁吸块(501)，两个所述磁吸块(501)分别固定连接于移动块(410)两侧，所述活动刮板(413)两侧均开设有移动槽，两个所述移动槽内腔顶部均固定连接有第二弹簧(502)，两个所述第二弹簧(502)底部均固定连接有块体(503)，两个所述块体(503)底部固定连接有清理刮板(504)，所述框体(401)内部开设有T形槽，所述T形槽内部设有T形插销框(506)，所述T形插销框(506)内部嵌设有第二过滤网(505)。
2.根据权利要求1所述的工业污水多级反渗透过滤装置，其特征在于：所述活动刮板(413)材质为铁质，所述活动刮板(413)与磁吸块(501)通过磁性连接。
3.根据权利要求1所述的工业污水多级反渗透过滤装置，其特征在于：所述第一磁吸石(405)与第二磁吸石(406)之间磁性设置为异极，所述第一磁吸石(405)与第二磁吸石(406)通过磁性连接。
4.根据权利要求1所述的工业污水多级反渗透过滤装置，其特征在于：所述T形插销框(506)外表面与T形槽内部相接触。
5.根据权利要求1所述的工业污水多级反渗透过滤装置，其特征在于：所述进水管(2)延伸至反渗透过滤器本体(1)外部，两个所述第一磁吸石(405)分别固定连接于框体(401)顶部两侧。
6.根据权利要求1所述的工业污水多级反渗透过滤装置，其特征在于：所述密封门(3)正面固定连接有把手。
7.根据权利要求1所述的工业污水多级反渗透过滤装置，其特征在于：所述第二过滤网(505)设于第一过滤网(402)底部一侧。
8.根据权利要求1所述的工业污水多级反渗透过滤装置，其特征在于：所述第一过滤网(402)内部开设有空槽，所述空槽设于第一过滤网(402)顶部。
发明内容
针对现有技术的不足，本发明提供了工业污水多级反渗透过滤装置，通过清理机构的设计，可以当框体与卡板进行撞击并产生急停时，利用移动块和活动刮板通过自身的惯性会向斜下方滑动，从而达到将杂质进行尽数扫落的效果，扫落的杂质将会进入第二过滤网的内部，而多余的水流将会通过第二过滤网内部进行流走，从而达到对杂质进行收集的工作效果。
为实现以上目的，本发明通过以下技术方案予以实现：工业污水多级反渗透过滤装置，包括反渗透过滤器本体，所述反渗透过滤器本体内部嵌设有进水管，所述反渗透过滤器本体正面活动连接有密封门，所述反渗透过滤器本体内部设有清理机构；
所述清理机构包括框体，所述框体滑动连接于反渗透过滤器本体内部，所述框体内部嵌设有第一过滤网，所述反渗透过滤器本体内腔两侧壁均固定连接有固定板，两个所述固定板底部均固定连接有第一弹簧，两个所述第一弹簧底部均固定连接有第一磁吸石，所述反渗透过滤器本体内部两侧均固定连接有第二磁吸石，所述反渗透过滤器本体内腔一侧壁固定连接有卡板，所述反渗透过滤器本体内腔前后两侧壁均固定连接有壳体，两个所述壳体内部均固定连接有弹力带和球体，两个所述壳体内部一端均固定连接有移动块，两个所述移动块之间通过轴承连接有转动杆，所述转动杆外部固定连接有活动刮板，所述活动刮板外部设有辅助机构；
所述辅助机构包括两个磁吸块，两个所述磁吸块分别固定连接于移动块两侧，所述活动刮板两侧均开设有移动槽，两个所述移动槽内腔顶部均固定连接有第二弹簧，两个所述第二弹簧底部均固定连接有块体，两个所述块体底部固定连接有清理刮板，所述框体内部开设有T形槽，所述T形槽内部设有T形插销框，所述T形插销框内部嵌设有第二过滤网。
优选的，所述活动刮板材质为铁质，所述活动刮板与磁吸块通过磁性连接，可以便于两者相吸。
优选的，所述第一磁吸石与第二磁吸石之间磁性设置为异极，所述第一磁吸石与第二磁吸石通过磁性连接，可以便于两者相吸。
优选的，所述T形插销框外表面与T形槽内部相接触，可以便于T形插销框的移动。
优选的，所述进水管延伸至反渗透过滤器本体外部，两个所述第一磁吸石分别固定连接于框体顶部两侧，可以便于进水。
优选的，所述密封门正面固定连接有把手。
优选的，所述第二过滤网设于第一过滤网底部一侧。
优选的，所述第一过滤网内部开设有空槽，所述空槽设于第一过滤网顶部，可以便于收集杂质。
本发明提供了工业污水多级反渗透过滤装置。具备以下有益效果：
1、该工业污水多级反渗透过滤装置，通过清理机构的设计，可以当框体与卡板进行撞击并产生急停时，利用移动块和活动刮板通过自身的惯性会向斜下方滑动，而弹力带将通过移动块和活动刮板的移动被拉伸，在移动的过程中转动杆将会与第一过滤网顶部的杂质作相对运动，磁吸块会抵住转动杆不让其转动，从而达到将杂质进行尽数扫落的效果，扫落的杂质将会进入第二过滤网的内部，而多余的水流将会通过第二过滤网内部进行流走，从而达到对杂质进行收集的工作效果。
2、该工业污水多级反渗透过滤装置，通过清理机构的设计，可以当转动杆复位时利用转动杆与水流进行相对运动，此时转动杆将会逆时针转动并且与磁吸块相分离但依然处于磁吸范围，从而达到转动杆在返回复位的过程中处于不与第一过滤网表面接触的状态，以保证杂质不会被刮回至复位的地方，避免杂质死角的问题出现。
3、该工业污水多级反渗透过滤装置，通过辅助机构的设计，可以当转动杆完全复位后，会再次与磁吸块相吸，此时，由于两者快速相吸，所以清理刮板和块体将会通过自身的惯性克服第二弹簧的弹力，并且使块体在移动槽内部进行移动，从而可以带动清理刮板对转动杆表面进行自洁的工作效果，防止由于长期没有自洁导致反渗透过滤器本体内部出现味道恶臭影响水质的问题出现。
（发明人：陈琦;刘瑛）
