公布日：2022.11.11
申请日：2022.09.08
分类号：B01D29/64(2006.01)I;B01D35/16(2006.01)I;C02F9/04(2006.01)I;C02F1/52(2006.01)I
摘要
本发明涉及一种过滤净化装置，尤其涉及一种工业垃圾污水过滤净化装置。本发明提供一种能够将过滤框上的杂质进行清理的工业垃圾污水过滤净化装置。本发明提供了这样一种工业垃圾污水过滤净化装置，包括有底板、储水框、滑动框和出水管，底板顶部固定设置有储水框，储水框底部滑动式设置有滑动框，储水框左右两侧均前后对称固定连接有出水管，出水管与储水框相通。在过滤框的作用下能够对污水进行过滤，通过搅拌件转动将絮凝剂与污水进行混合，混合之后的污水经过沉淀进行净化，然后通过气缸的伸缩杆缩短带动第一刮板背向滑动，将过滤框内部的杂质刮入至收集框内部集中收集，从而实现了对过滤框内部的杂质进行刮除。
权利要求书

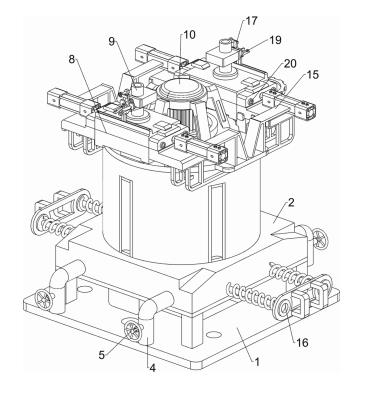

1.一种工业垃圾污水过滤净化装置，包括有底板（1）、储水框（2）、滑动框（3）、出水管（4）、阀门（5）、进料管（6）、盖子（7）、过滤框（8）、进水管（9）、电机（10）和搅拌件（11），底板（1）顶部固定设置有储水框（2），储水框（2）底部滑动式设置有滑动框（3），储水框（2）左右两侧均前后对称固定连接有出水管（4），出水管（4）与储水框（2）相通，出水管（4）上转动式设置有阀门（5），储水框（2）右上部固定连接有进料管（6），进料管（6）与储水框（2）相通，进料管（6）上部放置有盖子（7），储水框（2）顶部左右对称固定设置有能够对污水进行过滤的过滤框（8），过滤框（8）顶部固定连接有进水管（9），进水管（9）与过滤框（8）相通，储水框（2）顶部固定设置有电机（10），电机（10）的输出轴贯穿储水框（2），电机（10）的输出轴上固定设置有搅拌件（11），其特征是，还包括有第一连接块（12）、滤网（14）和刮取机构（15），储水框（2）顶部左右两侧均前后对称固定设置有第一连接块（12），第一连接块（12）与储水框（2）相通，储水框（2）下部内左右两侧均前后对称固定设置有滤网（14），储水框（2）上设置有用于对过滤框（8）内的垃圾进行刮除的刮取机构（15）。
2.按照权利要求1所述的一种工业垃圾污水过滤净化装置，其特征是，刮取机构（15）包括有安装架（1501）、气缸（1502）、收集框（1503）和第一刮板（1504），储水框（2）上部前后两侧均固定设置有安装架（1501），安装架（1501）上左右对称固定设置有气缸（1502），气缸（1502）的伸缩杆贯穿相近的过滤框（8），储水框（2）上部左右两侧均前后对称放置有收集框（1503），收集框（1503）与相近的过滤框（8）相通，收集框（1503）与相近的第一连接块（12）相通，气缸（1502）的伸缩杆端部固定设置有用于将杂质刮除的第一刮板（1504），第一刮板（1504）位于过滤框（8）内，第一刮板（1504）相向滑动能够将滤网（14）上的杂质刮除。
3.按照权利要求2所述的一种工业垃圾污水过滤净化装置，其特征是，还包括有用于对储水框（2）内的杂质进行清理的清理机构（16），清理机构（16）包括有滑动杆（1601）、第二刮板（1602）、第二连接块（1603）和第一弹性件（1604），储水框（2）下部前后两侧均左右对称滑动式设置有滑动杆（1601），相近的两个滑动杆（1601）内端之间固定设置有用于对储水框（2）内的杂质进行清理的第二刮板（1602），第二刮板（1602）位于储水框（2）内，相近的两个滑动杆（1601）外端之间固定设置有第二连接块（1603），两个第二连接块（1603）内侧与储水框（2）之间均左右对称连接有第一弹性件（1604），第一弹性件（1604）套在滑动杆（1601）上。
4.按照权利要求3所述的一种工业垃圾污水过滤净化装置，其特征是，还包括有用于控制进水管（9）开闭的控制机构（17），控制机构（17）包括有支撑座（1701）、转动块（1702）、挡块（1703）和第二弹性件（1704），进水管（9）上部固定设置有支撑座（1701），支撑座（1701）上转动式设置有转动块（1702），进水管（9）上部滑动式设置有挡块（1703），转动块（1702）与挡块（1703）接触，挡块（1703）与相近的进水管（9）之间连接有第二弹性件（1704），第二弹性件（1704）套在挡块（1703）上，第二弹性件（1704）初始状态为压缩状态。
5.按照权利要求4所述的一种工业垃圾污水过滤净化装置，其特征是，还包括有能够对第二刮板（1602）进行限位的限位机构（18），限位机构（18）包括有导向架（1801）、卡块（1802）、第三弹性件（1803）和卡扣（1804），储水框（2）下部内左右两侧均前后对称固定设置有导向架（1801），导向架（1801）上滑动式设置有卡块（1802），卡块（1802）与相近的导向架（1801）之间连接有第三弹性件（1803），第三弹性件（1803）套在导向架（1801）上，第二刮板（1602）内侧左右对称固定设置有卡扣（1804），卡块（1802）卡入相近的卡扣（1804）内。
6.按照权利要求5所述的一种工业垃圾污水过滤净化装置，其特征是，还包括有能够对使得挡块（1703）自动背向滑动的挤压机构（19），挤压机构（19）包括有接触块（1901）和接触架（1902），两个挡块（1703）背向一侧均前后对称固定设置有接触块（1901），第一刮板（1504）顶部固定设置有接触架（1902），接触架（1902）与相近的过滤框（8）滑动式连接，接触架（1902）向内滑动挤压接触块（1901）相向移动。
7.按照权利要求6所述的一种工业垃圾污水过滤净化装置，其特征是，还包括有能够对污水进行阻挡的阻挡机构（20），阻挡机构（20）包括有挡板（2001）和第四弹性件（2002），过滤框（8）前后两部均滑动式设置有挡板（2001），第一刮板（1504）背向滑动挤压挡板（2001）背向滑动，挡板（2001）与相近的过滤框（8）之间左右对称连接有第四弹性件（2002），第四弹性件（2002）套在挡板（2001）上。
8.按照权利要求7所述的一种工业垃圾污水过滤净化装置，其特征是，还包括有卡杆（13），储水框（2）右下部前后对称转动式设置有卡杆（13），卡杆（13）与滑动框（3）接触
发明内容
为了克服现有的过滤净化系统通过凸轮转动使得过滤网上下振动来进行防堵塞，无法完全对过滤网上杂质进行清理，过滤网停止振动还容易发生堵塞，从而影响过滤效果的缺点，本发明的技术问题是：提供一种能够将过滤框上的杂质进行清理的工业垃圾污水过滤净化装置。
本发明的技术实施方案为：一种工业垃圾污水过滤净化装置，包括有底板、储水框、滑动框、出水管、阀门、进料管、盖子、过滤框、进水管、电机、搅拌件、第一连接块、滤网和刮取机构，底板顶部固定设置有储水框，储水框底部滑动式设置有滑动框，储水框左右两侧均前后对称固定连接有出水管，出水管与储水框相通，出水管上转动式设置有阀门，储水框右上部固定连接有进料管，进料管与储水框相通，进料管上部放置有盖子，储水框顶部左右对称固定设置有能够对污水进行过滤的过滤框，过滤框顶部固定连接有进水管，进水管与过滤框相通，储水框顶部固定设置有电机，电机的输出轴贯穿储水框，电机的输出轴上固定设置有搅拌件，储水框顶部左右两侧均前后对称固定设置有第一连接块，第一连接块与储水框相通，储水框下部内左右两侧均前后对称固定设置有滤网，储水框上设置有用于对过滤框内的垃圾进行刮除的刮取机构。
在本发明一个较佳实施例中，刮取机构包括有安装架、气缸、收集框和第一刮板，储水框上部前后两侧均固定设置有安装架，安装架上左右对称固定设置有气缸，气缸的伸缩杆贯穿相近的过滤框，储水框上部左右两侧均前后对称放置有收集框，收集框与相近的过滤框相通，收集框与相近的第一连接块相通，气缸的伸缩杆端部固定设置有用于将杂质刮除的第一刮板，第一刮板位于过滤框内，第一刮板相向滑动能够将滤网上的杂质刮除。
在本发明一个较佳实施例中，还包括有用于对储水框内的杂质进行清理的清理机构，清理机构包括有滑动杆、第二刮板、第二连接块和第一弹性件，储水框下部前后两侧均左右对称滑动式设置有滑动杆，相近的两个滑动杆内端之间固定设置有用于对储水框内的杂质进行清理的第二刮板，第二刮板位于储水框内，相近的两个滑动杆外端之间固定设置有第二连接块，两个第二连接块内侧与储水框之间均左右对称连接有第一弹性件，第一弹性件套在滑动杆上。
在本发明一个较佳实施例中，还包括有用于控制进水管开闭的控制机构，控制机构包括有支撑座、转动块、挡块和第二弹性件，进水管上部固定设置有支撑座，支撑座上转动式设置有转动块，进水管上部滑动式设置有挡块，转动块与挡块接触，挡块与相近的进水管之间连接有第二弹性件，第二弹性件套在挡块上，第二弹性件初始状态为压缩状态。
在本发明一个较佳实施例中，还包括有能够对第二刮板进行限位的限位机构，限位机构包括有导向架、卡块、第三弹性件和卡扣，储水框下部内左右两侧均前后对称固定设置有导向架，导向架上滑动式设置有卡块，卡块与相近的导向架之间连接有第三弹性件，第三弹性件套在导向架上，第二刮板内侧左右对称固定设置有卡扣，卡块卡入相近的卡扣内。
在本发明一个较佳实施例中，还包括有能够对使得挡块自动背向滑动的挤压机构，挤压机构包括有接触块和接触架，两个挡块背向一侧均前后对称固定设置有接触块，第一刮板顶部固定设置有接触架，接触架与相近的过滤框滑动式连接，接触架向内滑动挤压接触块相向移动。
在本发明一个较佳实施例中，还包括有能够对污水进行阻挡的阻挡机构，阻挡机构包括有挡板和第四弹性件，过滤框前后两部均滑动式设置有挡板，第一刮板背向滑动挤压挡板背向滑动，挡板与相近的过滤框之间左右对称连接有第四弹性件，第四弹性件套在挡板上。
在本发明一个较佳实施例中，还包括有卡杆，储水框右下部前后对称转动式设置有卡杆，卡杆与滑动框接触。
采用了上述对本发明结构的描述可知，本发明的设计出发点、理念及优点是：1、在过滤框的作用下能够对污水进行过滤，通过搅拌件转动将絮凝剂与污水进行混合，混合之后的污水经过沉淀进行净化，然后通过气缸的伸缩杆缩短带动第一刮板背向滑动，将过滤框内部的杂质刮入至收集框内部集中收集，从而实现了对过滤框内部的杂质进行刮除。
2、通过第二弹性件复位带动挡块背向滑动将进水管挡住，能够使得污水不再进入过滤框内部，进而便于第一刮板对过滤框上的杂质进行清理。
3、卡块向下滑动复位卡住卡扣，能够对第二刮板进行限位，防止工作人员误触第二刮板，对污水沉淀造成影响。
4、通过挡板相向滑动复位将过滤框关闭，避免在过滤过程中过多的污水流入至收集框内。
（发明人：吴明高;衡云华;胡祥;刘千里）
