公布日：2022.11.15
申请日：2021.05.14
分类号：C02F9/14(2006.01)I;C02F9/02(2006.01)I;C02F7/00(2006.01)I;C02F3/02(2006.01)I;C02F1/52(2006.01)I
摘要
本发明涉及污水处理技术领域，公开了一体化污水处理设备，包括处理箱，所述处理箱内设有分级过滤处理机构，所述分级过滤处理机构包括第一滤网、第二滤网和第三滤网，所述第一滤网与第二滤网呈倾斜状相对设置，所述第三滤网位于第二滤网的一侧，且第三滤网呈竖直状设置，所述第一滤网、第二滤网和第三滤网分别与处理箱的内壁相连接，所述第一滤网与处理箱之间分隔有过滤腔，所述第一滤网与第二滤网之间设有曝气腔，当曝气风机运作，将空气注入处理箱内，空气可使处理箱内的污水流动，并撞击在混合叶轮上，从而能够推动混合叶轮沿连接轴进行圆周方向的运动，实现混合叶轮对絮凝剂与污水的高效混合效果，提高污水处理性能，提高装置实用性。
权利要求书
1.一体化污水处理设备，其特征在于，包括处理箱(1)，所述处理箱(1)内设有分级过滤处理机构，所述分级过滤处理机构包括第一滤网(31)、第二滤网(32)和第三滤网(33)，所述第一滤网(31)与第二滤网(32)呈倾斜状相对设置，所述第三滤网(33)位于第二滤网(32)的一侧，且第三滤网(33)呈竖直状设置，所述第一滤网(31)、第二滤网(32)和第三滤网(33)分别与处理箱(1)的内壁相连接，所述第一滤网(31)与处理箱(1)之间分隔有过滤腔(12)，所述第一滤网(31)与第二滤网(32)之间设有曝气腔(13)，所述第二滤网(32)与第三滤网(33)之间分隔有混合沉淀腔(14)，所述第三滤网(33)与处理箱(1)之间分隔有排泄腔(15)；所述曝气腔(13)的顶部设有曝气风机(51)，所述曝气风机(51)位于处理箱(1)顶面，且曝气风机(51)的输出端设有曝气管(52)，所述曝气管(52)呈竖直状设置，并贯穿处理箱(1)顶面向内延伸，所述曝气管(52)的底端设有第一管道(53)和第二管道(54)，所述第一管道(53)和第二管道(54)呈十字交叉状分布，且曝气管(52)、第一管道(53)和第二管道(54)外壁均贯通设有排气孔(55)；所述混合沉淀腔(14)的顶部设有储料斗(61)，所述储料斗(61)位于处理箱(1)顶面，且储料斗(61)底部设有投料阀(63)，所述投料阀(63)与混合沉淀腔(14)相连通，所述储料斗(61)顶面设有料盖(62)，所述混合沉淀腔(14)内设有连接轴(71)，所述连接轴(71)的一端与混合沉淀腔(14)内壁相连接，且连接轴(71)外套设有与之相配合的混合叶轮(72)。

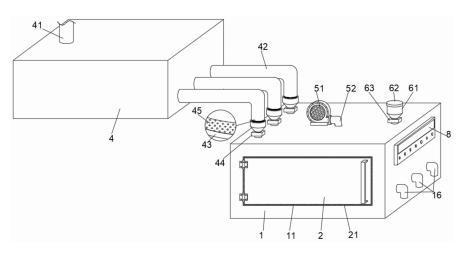

2.根据权利要求1所述的一体化污水处理设备，其特征在于：所述处理箱(1)的上方设有污水箱(4)，所述污水箱(4)顶部设有污水管(41)，所述污水箱(4)的外壁设有多个排污管(42)，多个排污管(42)呈并排状分布，且每个排污管(42)的出口均套设有与之相适配的进水斗(43)，且与进水斗(43)可拆卸连接，所述进水斗(43)内设有过滤蜂窝块(45)，所述进水斗(43)底部设有进水阀(44)，且进水阀(44)与过滤腔(12)相连通。
3.根据权利要求1所述的一体化污水处理设备，其特征在于：所述处理箱(1)的外壁贯通设有清理口(11)，所述清理口(11)内设有废渣门(2)，且所述废渣门(2)通过合页与清理口(11)活动连接，所述废渣门(2)的外壁设有橡胶圈(21)，所述橡胶圈(21)与清理口(11)紧密贴合。
4.根据权利要求1所述的一体化污水处理设备，其特征在于：所述连接轴(71)设有多个，多个所述连接轴(71)呈错位状排列分布。
5.根据权利要求2所述的一体化污水处理设备，其特征在于：所述排泄腔(15)的外部设有多个排泄阀(16)，多个所述排泄阀(16)呈并排状分布，且与排泄腔(15)相连通。
6.根据权利要求5所述的一体化污水处理设备，其特征在于：所述处理箱(1)的外壁设有控制器(8)，所述控制器(8)连接有第一液位器(81)和第二液位器(82)，所述第一液位器(81)和第二液位器(82)分别位于处理箱(1)以及污水箱(4)内，且控制器(8)分别与第一液位器(81)、第二液位器(82)、进水阀(44)、曝气风机(51)、排泄阀(16)和投料阀(63)电性连接。
发明内容
本发明目的是提供一体化污水处理设备，以解决现有技术中对生活污水中的固体悬浮颗粒等污染物的处理，现有的污水处理方式是由专业的污水处理装置先对污水进行收集，然后再依次将污水注入各个污水处理工序，而多个污水处理工序中会用到多种设备，多种设备在使用中不仅操作繁琐，不便于对内部污水的污泥以及过滤废渣进行清理，还极大的增大了成本的投入，无法满足用户的需求，使得无法从根源上降低对污水处理的高效性的问题。
为实现上述目的，本发明提供如下技术方案：一体化污水处理设备，包括处理箱，所述处理箱内设有分级过滤处理机构，所述分级过滤处理机构包括第一滤网、第二滤网和第三滤网，所述第一滤网与第二滤网呈倾斜状相对设置，所述第三滤网位于第二滤网的一侧，且第三滤网呈竖直状设置，所述第一滤网、第二滤网和第三滤网分别与处理箱的内壁相连接，所述第一滤网与处理箱之间分隔有过滤腔，所述第一滤网与第二滤网之间设有曝气腔，所述第二滤网与第三滤网之间分隔有混合沉淀腔，所述第三滤网与处理箱之间分隔有排泄腔；
所述曝气腔的顶部设有曝气风机，所述曝气风机位于处理箱顶面，且曝气风机的输出端设有曝气管，所述曝气管呈竖直状设置，并贯穿处理箱顶面向内延伸，所述曝气管的底端设有第一管道和第二管道，所述第一管道和第二管道呈十字交叉状分布，且曝气管、第一管道和第二管道外壁均贯通设有排气孔；
所述混合沉淀腔的顶部设有储料斗，所述储料斗位于处理箱顶面，且储料斗底部设有投料阀，所述投料阀与混合沉淀腔相连通，所述储料斗顶面设有料盖，所述混合沉淀腔内设有连接轴，所述连接轴的一端与混合沉淀腔内壁相连接，且连接轴外套设有与之相配合的混合叶轮。
优选的，所述处理箱的上方设有污水箱，所述污水箱顶部设有污水管，所述污水箱的外壁设有多个排污管，多个排污管呈并排状分布，且每个排污管的出口均套设有与之相适配的进水斗，且与进水斗可拆卸连接，所述进水斗内设有过滤蜂窝块，所述进水斗底部设有进水阀，且进水阀与过滤腔相连通。
优选的，所述处理箱的外壁贯通设有清理口，所述清理口内设有废渣门，且所述废渣门通过合页与清理口活动连接，所述废渣门的外壁设有橡胶圈，所述橡胶圈与清理口紧密贴合。
优选的，所述连接轴设有多个，多个所述连接轴呈错位状排列分布。
优选的，所述排泄腔的外部设有多个排泄阀，多个所述排泄阀呈并排状分布，且与排泄腔相连通。
优选的，所述处理箱的外壁设有控制器，所述控制器连接有第一液位器和第二液位器，所述第一液位器和第二液位器分别位于处理箱以及污水箱内，且控制器分别与第一液位器、第二液位器、进水阀、曝气风机、排泄阀和投料阀电性连接。
与现有技术相比，本发明的有益效果是：
(1)本发明为一体化污水处理设备，设置的第一滤网、第二滤网、第三滤网、进水斗和过滤蜂窝块，当污水由污水管通入进水斗内，可由过滤蜂窝块对污水中的较大的颗粒或悬浮物进行初步的过滤，并进入处理箱内，再由第一滤网完成对污水中的细小颗粒的过滤，而穿过第一滤网进入到第二滤网之间时，由曝气风机运作，将外部空气由曝气管以及第一管道和第二管道注入，实现多角度多方位与污水相结合，完成污水中水和空气充分接触以交换气态物质和去除水中挥发性物质的水处理方法，或使气体从水中逸出，去除污水的臭味以及有害气体；或使氧气溶入水中，以提高溶解氧浓度，达到除铁、除锰或促进需氧微生物降解有机物，穿过第三滤网，由储料斗内的絮凝剂等试剂投放至混合沉淀腔内，进一步完成对污水进行处理，过滤废渣，最后由排泄阀排出，本方案实现对污水的一体化处理，操作简单便捷，投入成本较低，可大量生产投入使用，实现用户自己对污水的处理，从而完成根源上污水处理，减少污水的排放。
(2)本发明为一体化污水处理设备，设置的连接轴以及混合叶轮，当曝气风机运作，将空气注入处理箱内，空气可使处理箱内的污水流动，并撞击在混合叶轮上，从而能够推动混合叶轮沿连接轴进行圆周方向的运动，实现混合叶轮对絮凝剂与污水的高效混合效果，提高污水处理性能，提高装置实用性。
(3)本发明为一体化污水处理设备，设置的控制器、第一液位器、第二液位器，进水阀、排泄阀和投料阀均采用的是电磁阀，通过第一液位器和第二液位器分别监测处理箱以及污水箱内污水的液位，并将监测的结果由电信号的形式传递至控制器内，控制器并控制进水阀、排泄阀和投料阀的开合，完成设备的自动化作业，无需人工手动操作，减少劳动强度。
(4)本发明为一体化污水处理设备，设置的废渣门和橡胶圈，由于废渣门与清理口通过合页相连接，在设备对污水处理后，可打开废渣门，以便于对第一滤网、第二滤网、第三滤网和处理箱内的废渣进行清理，而橡胶圈能够有效的对废渣门以及清理口进行密封。
（发明人：胡永生）
