公布日：2022.01.04
申请日：2021.11.09
分类号：B01D21/06(2006.01)I;B01D21/18(2006.01)I;B01D21/24(2006.01)I
摘要
本发明公开了一种多点布水集水新型高负荷静沉式沉淀池，在移动布水、集水的同时，实现悬浮颗粒的静沉，同时布水、集水结构简单，沉淀池出水水质不受周围环境影响、无二次污染风险，沉淀负荷显著提高，可用于大、中型给水及污水处理厂的沉淀分离处理。
权利要求书

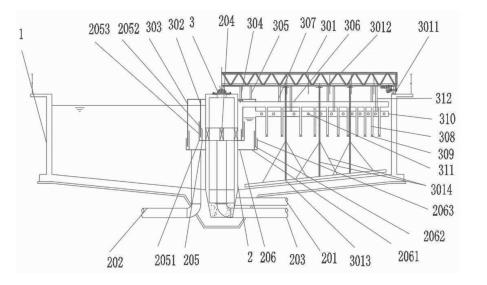

1.一种多点布水集水高负荷静沉式沉淀池，其特征在于，包括：沉淀池（1），所述沉淀池（1）中部安装有立柱（101）；固定布水集水装置（2），安装在所述立柱（101）上；移动布水集水装置（3），所述移动布水集水装置（3）包括：刮泥机（301）、布水筒（302）、集水筒（303）、布水总管（306）和集水总管（310），所述刮泥机（301）下表面分别固定连接所述布水总管（306）和所述集水总管（310），且沿所述刮泥机（301）的移动方向上所述集水总管（310）设置在所述布水总管（306）的前方，所述布水筒（302）与所述布水总管（306）相连接，所述集水筒（303）与所述集水总管（310）相连接；其中，所述固定布水集水装置（2）与所述移动布水集水装置（3）内部相互连通，所述刮泥机（301）一端转动连接所述立柱（101）上表面，所述刮泥机（301）另一端滑动连接所述沉淀池（1）上沿，所述布水筒（302）设置在所述集水筒（303）内部；所述固定布水集水装置（2）包括：排泥管（203）、固定布水装置（205）和固定集水装置（206），所述排泥管（203）上端口设置在所述沉淀池（1）底部，所述固定布水装置（205）和所述固定集水装置（206）分别固定安装在所述立柱（101）上；其中，所述固定布水装置（205）与所述布水筒（302）内部相互连通，所述固定集水装置（206）与所述集水筒（303）内部相互连通；所述固定布水装置（205）包括：布水底板（2051）、布水内挡板（2052）和布水外挡板（2053），所述布水底板（2051）侧壁固定连接所述立柱（101）侧壁，所述布水内挡板（2052）和所述布水外挡板（2053）分别安装在所述布水底板（2051）上表面，所述布水筒（302）下沿设置在所述布水内挡板（2052）和所述布水外挡板（2053）之间；所述固定集水装置（206）包括：集水底板（2061）、集水内挡板（2062）和集水外挡板（2063），所述集水底板（2061）侧壁固定连接所述立柱（101）侧壁，所述集水内挡板（2062）和所述集水外挡板（2063）分别安装在所述集水底板（2061）上表面，所述集水筒（303）下沿设置在所述集水内挡板（2062）和所述集水外挡板（2063）之间。
2.根据权利要求1所述的一种多点布水集水高负荷静沉式沉淀池，其特征在于，所述刮泥机（301）包括：传动电机（3011）、走道板（3012）、刮泥板（3013）和支撑件（3014），所述走道板（3012）下表面分别固定连接所述传动电机（3011）、所述支撑件（3014）、所述布水总管（306）和所述集水总管（310），所述支撑件（3014）下表面固定连接所述刮泥板（3013），所述传动电机（3011）输出端通过设置滚轮与所述沉淀池（1）上沿滑动连接。
3.根据权利要求1所述的一种多点布水集水高负荷静沉式沉淀池，其特征在于，所述固定布水集水装置（2）还包括：进水管（201）、出水管（202）和进水孔（204），所述出水管（202）上端口固定连接所述集水底板（2061），所述立柱（101）内部顶端设置有导流腔，所述进水孔（204）设置在立柱（101）侧壁，所述进水管（201）上端与所述立柱（101）同轴设置，所述进水管（201）、所述导流腔、所述进水孔（204）和所述布水筒（302）内部连通。
4.根据权利要求1所述的一种多点布水集水高负荷静沉式沉淀池，其特征在于，所述移动布水集水装置（3）还包括：布水支管（308）和集水支管（311），所述布水支管（308）与所述布水总管（306）相连接，所述集水支管（311）与所述集水总管（310）相连接。
5.根据权利要求4所述的一种多点布水集水高负荷静沉式沉淀池，其特征在于，所述布水支管（308）下表面固定安装消能装置（309）。
6.根据权利要求2所述的一种多点布水集水高负荷静沉式沉淀池，其特征在于，所述移动布水集水装置（3）还包括：布水筒固定支架（304）和集水筒固定支架（305），所述布水筒（302）与所述走道板（3012）通过所述布水筒固定支架（304）固定连接，所述集水筒（303）与所述走道板（3012）通过所述集水筒固定支架（305）固定连接。
7.根据权利要求2所述的一种多点布水集水高负荷静沉式沉淀池，其特征在于，所述布水总管（306）上表面固定安装布水总管固定支架（307），所述布水总管固定支架（307）上表面固定连接所述走道板（3012）下表面，所述集水总管（310）上表面固定安装集水总管固定支架（312），所述集水总管固定支架（312）上表面固定连接所述走道板（3012）。
发明内容
根据本发明的实施例旨在解决或改善上述技术问题中的至少之一。
根据本发明的实施例的第一目的在于提供一种多点布水集水高负荷静沉式沉淀池。
发明第一方面的实施例提供了一种多点布水集水高负荷静沉式沉淀池，其特征在于，包括：沉淀池，所述沉淀池中部安装有立柱；固定布水集水装置，安装在所述立柱上；移动布水集水装置，所述移动布水集水装置包括：刮泥机、布水筒、集水筒、布水总管和集水总管，所述刮泥机下表面分别固定连接所述布水总管和所述集水总管，且沿所述刮泥机的移动方向上所述集水总管设置在所述布水总管的前方，所述布水筒与所述布水总管相连接，所述集水筒与所述集水总管相连接；其中，所述固定布水集水装置与所述移动布水集水装置内部相互连通，所述刮泥机一端转动连接所述立柱上表面，所述刮泥机另一端滑动连接所述沉淀池上沿，所述布水筒设置在所述集水筒内部。
根据本发明提供的一种多点布水集水高负荷静沉式沉淀池，在移动布水、集水的同时，实现悬浮颗粒的静沉，同时布水、集水结构简单，沉淀池出水水质不受周围环境影响、无二次污染风险，沉淀负荷显著提高，可用于大、中型给水及污水处理厂的沉淀分离处理，通过沿所述刮泥机的移动方向上所述集水总管设置在所述布水总管的前方，使得集水总管收集到的处理水在沉淀池内的沉淀时间足够长，处理水水质较好。
另外，根据本发明的实施例提供的技术方案还可以具有如下附加技术特征：
上述任一技术方案中，所述刮泥机包括：传动电机、走道板、刮泥板和支撑件，所述走道板下表面分别固定连接所述传动电机、所述支撑件、所述布水总管和所述集水总管，所述支撑件下表面固定连接所述刮泥板，所述传动电机输出端通过设置滚轮与所述沉淀池上沿滑动连接。
在该技术方案中，通过传动电机的带动，使得走道板能够带动支撑件、布水总管、集水总管和刮泥板进行圆周运动，进行移动布水和回收水，使得本装置结构简单，操作管理方便。
上述任一技术方案中，所述固定布水集水装置包括：排泥管、固定布水装置和固定集水装置，所述排泥管上端口设置在所述沉淀池底部，所述固定布水装置和所述固定集水装置分别固定安装在所述立柱上；其中，所述固定布水装置与所述布水筒内部相互连通，所述固定集水装置与所述集水筒内部相互连通。
在该技术方案中，排泥管起到了对沉淀池内部污泥进行向外排出的作用，避免污泥和其他沉淀物在沉淀池内部长期蓄积、腐化，造成沉泥上浮，保证了内部的空间，固定布水装置进行污水向沉淀池内部的注入工作，固定集水装置进行处理水向沉淀池外部的排出工作。
上述任一技术方案中，所述固定布水装置包括：布水底板、布水内挡板和布水外挡板，所述布水底板侧壁固定连接所述立柱侧壁，所述布水内挡板和所述布水外挡板分别安装在所述布水底板上表面，所述布水筒下沿设置在所述布水内挡板和所述布水外挡板之间。
在该技术方案中，通过布水筒下沿在布水内挡板和布水外挡板之间设置，使得布水筒和固定布水装置既能内部相互连通，同时也能对固定布水装置进行密封处理。
上述任一技术方案中，所述固定集水装置包括：集水底板、集水内挡板和集水外挡板，所述集水底板侧壁固定连接所述立柱侧壁，所述集水内挡板和所述集水外挡板分别安装在所述集水底板上表面，所述集水筒下沿设置在所述集水内挡板和所述集水外挡板之间。
在该技术方案中，通过集水筒下沿在集水内挡板和集水外挡板之间设置，使得集水筒和固定集水装置既能内部相互连通，同时也能对固定集水装置进行密封处理。
上述任一技术方案中，所述固定布水集水装置还包括：进水管、出水管和进水孔，所述出水管上端口固定连接所述集水底板，所述立柱内部顶端设置有导流腔，所述进水孔设置在立柱侧壁，所述进水管上端与所述立柱同轴设置，所述进水管、所述导流腔、所述进水孔和所述布水筒内部连通。
在该技术方案中，进水孔沿立柱的周向设置在立柱侧壁，使导流腔内的进水流入布水筒，进水管下端口外接外部水处理装置，提供待分离的污水，出水管外接外部水处理装置，以便进行处理水的下一步工艺处理。
上述任一技术方案中，所述移动布水集水装置还包括：布水支管和集水支管，所述布水支管与所述布水总管相连接，所述集水支管与所述集水总管相连接。
在该技术方案中，布水支管和集水支管分别至少设置两个，通过布水支管对布水总管的水流分流，以便污水能够沿沉淀池中心至周边均匀布水，通过集水支管两个以上设置，能够均匀的对沉淀池内部进行处理水的收取，避免短流。
上述任一技术方案中，所述布水支管下表面固定安装消能装置。
在该技术方案中，通过消能装置能够降低污水向下排放时的动能，防止进水扰动沉淀池底部沉泥，而使沉泥上浮。
上述任一技术方案中，所述移动布水集水装置还包括：布水筒固定支架和集水筒固定支架，所述布水筒与所述走道板通过所述布水筒固定支架固定连接，所述集水筒与所述走道板通过所述集水筒固定支架固定连接。
在该技术方案中，通过布水筒固定支架和集水筒固定支架的设置，使得走道板能够带动布水筒和集水筒同步转动。
上述任一技术方案中，所述布水总管上表面固定安装布水总管固定支架，所述布水总管固定支架上表面固定连接所述走道板下表面，所述集水总管上表面固定安装集水总管固定支架，所述集水总管固定支架上表面固定连接所述走道板。
在该技术方案中，通过布水总管固定支架和集水总管固定支架的至少两个设置，使得走道板能够更加稳定的带动布水总管和集水总管，避免布水总管和集水总管在运行过程中变形，且有助于处理水和污水的平稳流动。
本发明提供的一种多点布水集水高负荷静沉式沉淀池，具有以下
有益效果：
(1)移动布水及集水结构简单，运行平稳可靠，操作管理方便。
(2)沉淀池内部或外部不设出水堰，结构简单、造价低。
(3)沉淀池出水通过液下收集管集水后通过出水管流出系统，出水水质不受环境影响、无二次污染风险。
(4)移动布水、集水装置集成于传统刮泥机之下，不改变刮泥机结构，加工制造简单。
(5)通过移动布水、集水实现水中悬浮颗粒的静沉，悬浮颗粒的沉淀不受水流流动影响，大大提高沉淀池的沉淀负荷，尤其适用于水厂的改、扩建及占地紧张的新建水厂。
(6)通过布水支管、集水支管的合理排布，实现整个沉淀池断面上的均匀布水、集水，无短流风险，沉淀效果好。
(7)采用集水管收集沉淀池出水，对沉淀水面扰动小，受环境影响小。
根据本发明的实施例的附加方面和优点将在下面的描述部分中变得明显，或通过根据本发明的实施例的实践了解到。
（发明人：赵宁华;陈谷;贾志宇;陈辉洋;刘霞;魏宏斌）
