公布日：2022.01.11
申请日：2021.10.30
分类号：C02F9/06(2006.01)I;C02F1/461(2006.01)I
摘要

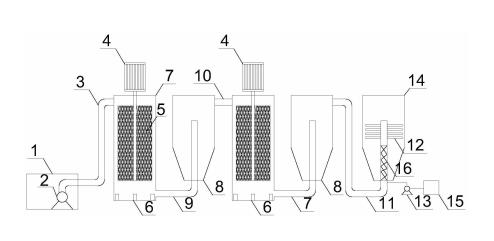

本发明一种铁碳微电解处理弱酸性废水的装置。至少包括：铁碳反应柱沉淀柱组合池；所述的铁碳反应柱沉淀柱组合池由铁碳反应柱和沉淀柱组成，其中铁碳反应柱包括柱体，铁碳反应柱的进水口位于柱体上段，铁碳反应柱的出水口位于柱体下段，在所述的柱体内同轴设置有可旋转铁笼，可旋转铁笼与柱体外的以驱动电机传动连接；在柱体内的底部设置有曝气头；铁碳反应柱内的阴极为颗粒活性炭；沉淀柱底部通过连通管与铁碳反应柱底部相连通相连；所述的沉淀柱包括柱体，在所述的柱体内竖直设置有出流管，所述的出流管底部与连通管相连通；所述的沉淀柱的出水口位于沉淀柱柱体上段；所述的出流管的上端位于沉淀柱的出水口与柱体1/2高度之间。
权利要求书
1.一种铁碳微电解处理弱酸性废水的装置，其特征在于：至少包括：铁碳反应柱沉淀柱组合池；所述的铁碳反应柱沉淀柱组合池由铁碳反应柱和沉淀柱组成，其中铁碳反应柱包括柱体，铁碳反应柱的进水口位于柱体上段，铁碳反应柱的出水口位于柱体下段，在所述的柱体内同轴设置有可旋转铁笼，可旋转铁笼与柱体外的以驱动电机传动连接；在柱体内的底部设置有曝气头；铁碳反应柱内的阴极为颗粒活性炭；沉淀柱底部通过连通管与铁碳反应柱底部相连通相连；所述的沉淀柱包括柱体，在所述的柱体内竖直设置有出流管，所述的出流管底部与连通管相连通；所述的沉淀柱的出水口位于沉淀柱柱体上段；所述的出流管的上端位于沉淀柱的出水口与柱体1/2高度之间。 2.如权利要求1所述的铁碳微电解处理弱酸性废水的装置，其特征在于：所述的铁碳反应柱沉淀柱组合池为两组以上，所述的两组以上的铁碳反应柱沉淀柱组合池串联设置。 3.如权利要求1所述的铁碳微电解处理弱酸性废水的装置，其特征在于：沉淀柱出水口连通有除铁沉淀池；除铁沉淀池底部通过管道与沉淀柱的出水口相连通；在所述的除铁沉淀池内设置有连接管；在连接管的上部连接有布水管，布水管上开有布水孔；还包括一药剂泵，所述的药剂泵的出水口与连接管相连通，以将氢氧化钠溶液注入连接管内。 4.如权利要求1所述的铁碳微电解处理弱酸性废水的装置，其特征在于：连接管内设有一段铁丝网。 5.如权利要求1所述的铁碳微电解处理弱酸性废水的装置，其特征在于：还包括一进水调节池，在所述的进水调节池内设有提升泵，提升泵出水口通过管道与铁碳反应柱进水口相连通。
发明内容
为了克服上述缺陷，本发明提供了一种铁碳微电解处理弱酸性废水的装置。
为达到上述目的，本发明一种铁碳微电解处理弱酸性废水的装置，至少包括：
铁碳反应柱沉淀柱组合池；所述的铁碳反应柱沉淀柱组合池由铁碳反应柱和沉淀柱组成，其中铁碳反应柱包括柱体，铁碳反应柱的进水口位于柱体上段，铁碳反应柱的出水口位于柱体下段，在所述的柱体内同轴设置有可旋转铁笼，可旋转铁笼与柱体外的以驱动电机传动连接；在柱体内的底部设置有曝气头；铁碳反应柱内的阴极为颗粒活性炭；
沉淀柱底部通过连通管与铁碳反应柱底部相连通相连；
所述的沉淀柱包括柱体，在所述的柱体内竖直设置有出流管，所述的出流管底部与连通管相连通；所述的沉淀柱的出水口位于沉淀柱柱体上段；所述的出流管的上端位于沉淀柱的出水口与柱体1/2高度之间。
进一步的，所述的铁碳反应柱沉淀柱组合池为两组以上，所述的两组以上的铁碳反应柱沉淀柱组合池串联设置。
进一步的，沉淀柱出水口连通有除铁沉淀池；
除铁沉淀池底部通过管道与沉淀柱的出水口相连通；在所述的除铁沉淀池内设置有连接管；在连接管的上部连接有布水管，布水管上开有布水孔；
还包括一药剂泵，所述的药剂泵的出水口与连接管相连通，以将氢氧化钠溶液注入连接管内。
进一步的，连接管内设有一段铁丝网。
进一步的，还包括一进水调节池，在所述的进水调节池内设有提升泵，提升泵出水口通过管道与铁碳反应柱进水口相连通。
本发明具有以下有益效果：一、增加铁碳与污水之间的水动力作用，解决铁碳板结与极板钝化问题；二、设置多级铁碳反应柱+沉淀柱以增加废水在反应器内的停留时间，设置每一级具有不同的铁笼旋转速率和曝气强度以适应处理过程中水质的变化，将反应器控制在最佳絮凝运行工况，提高了铁碳利用率；三、将引入水中的铁离子去除掉，增加废水的回用性。
（发明人：刘晓辉;王忠敏;韩飞超）
