公布日：2022.01.28
申请日：2021.09.27
分类号：C02F9/02(2006.01)I;C02F103/30(2006.01)N
摘要

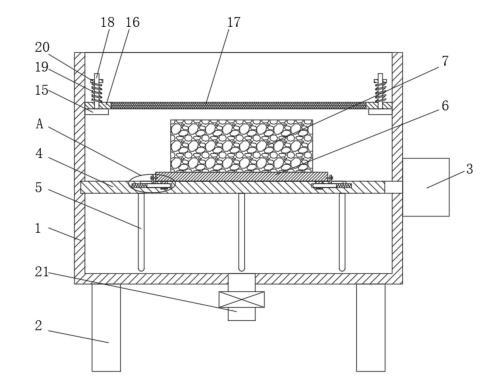

本发明属于废水处理领域，具体涉及一种纺织助剂生产废水环保处理设备，包括处理箱体，所述处理箱体的底部固定连接有支撑腿，所述处理箱体上安装有电动机，所述电动机的输出轴贯穿处理箱体且与处理箱体转动连接，所述输出轴上固定连接有转轴，所述转轴与处理箱体转动连接，所述转轴的表面接触有对接板。本发明通过电动机驱动转轴转动，转轴带动搅拌杆转动，搅拌杆可以对处理箱体内废水进行搅拌，可以使得吸附剂网盒内的吸附剂与废水充分接触，达到快速处理废水的目的，并且搅拌杆周期性的接触过滤网，并且使得过滤网压缩第二弹簧，使得过滤网在对加入到处理箱体内的废水进行过滤的同时还能避免堵塞。
权利要求书
1.一种纺织助剂生产废水环保处理设备，包括处理箱体(1)，其特征在于：所述处理箱体(1)的底部固定连接有支撑腿(2)，所述处理箱体(1)上安装有电动机(3)，所述电动机(3)的输出轴贯穿处理箱体(1)且与处理箱体(1)转动连接，所述输出轴上固定连接有转轴(4)，所述转轴(4)与处理箱体(1)转动连接，所述转轴(4)的表面固定连接有多个均匀分布的搅拌杆(5)，所述转轴(4)的表面接触有对接板(6)，所述对接板(6)上固定连接有吸附剂网盒(7)，所述对接板(6)的底部固定连接有两个对称分布的插块(8)，所述插块(8)与转轴(4)滑动连接，所述转轴(4)的内部开设有两个对称分布的活动槽(9)，每个所述活动槽(9)内滑动连接有插销(10)，所述插销(10)与插块(8)滑动连接，所述活动槽(9)内设置有第一弹簧(11)，所述插销(10)上固定连接有拨杆(12)，所述拨杆(12)与转轴(4)滑动连接，所述处理箱体(1)内固定连接有两个对称分布的固定块(15)，两个所述固定块(15)上共同接触有环板(16)，所述环板(16)上固定连接有过滤网(17)，所述环板(16)与处理箱体(1)的内表面滑动连接，所述固定块(15)上固定连接有导向杆(18)，所述导向杆(18)的外部滑动套接有环板(16)，所述导向杆(18)的外部套接有第二弹簧(19)，所述导向杆(18)的外部通过螺纹连接有螺纹环(20)，所述处理箱体(1)的底部中央固定连接有排水口(21)。
2.根据权利要求1所述的一种纺织助剂生产废水环保处理设备，其特征在于：所述支撑腿(2)的数量为四个，四个所述支撑腿(2)均匀分布在处理箱体(1)的底部。
3.根据权利要求1所述的一种纺织助剂生产废水环保处理设备，其特征在于：所述第二弹簧(19)的一端接触有环板(16)，所述第二弹簧(19)的另一端接触有螺纹环(20)。
4.根据权利要求1所述的一种纺织助剂生产废水环保处理设备，其特征在于：所述转轴(4)上开设有滑槽(14)，所述滑槽(14)内滑动连接有拨杆(12)，所述滑槽(14)与活动槽(9)相通。
5.根据权利要求1所述的一种纺织助剂生产废水环保处理设备，其特征在于：所述拨杆(12)内滑动连接有螺钉(13)，所述螺钉(13)的尾端与对接板(6)通过螺纹连接。
6.根据权利要求1所述的一种纺织助剂生产废水环保处理设备，其特征在于：所述第一弹簧(11)的一端固定连接有插销(10)，所述第一弹簧(11)的另一端固定连接于活动槽(9)的内表面。
发明内容
本发明的目的在于提供一种纺织助剂生产废水环保处理设备，解决了吸附剂与废水的接触反应较慢，导致废水处理的效率不高，并且网盒内的吸附剂用完后不方便进行添加的问题。
为实现上述目的，本发明提供如下技术方案：一种纺织助剂生产废水环保处理设备，包括处理箱体，所述处理箱体的底部固定连接有支撑腿，所述处理箱体上安装有电动机，所述电动机的输出轴贯穿处理箱体且与处理箱体转动连接，所述输出轴上固定连接有转轴，所述转轴与处理箱体转动连接，所述转轴的表面固定连接有多个均匀分布的搅拌杆，所述转轴的表面接触有对接板，所述对接板上固定连接有吸附剂网盒，所述对接板的底部固定连接有两个对称分布的插块，所述插块与转轴滑动连接，所述转轴的内部开设有两个对称分布的活动槽，每个所述活动槽内滑动连接有插销，所述插销与插块滑动连接，所述活动槽内设置有第一弹簧，所述插销上固定连接有拨杆，所述拨杆与转轴滑动连接，所述处理箱体内固定连接有两个对称分布的固定块，两个所述固定块上共同接触有环板，所述环板上固定连接有过滤网，所述环板与处理箱体的内表面滑动连接，所述固定块上固定连接有导向杆，所述导向杆的外部滑动套接有环板，所述导向杆的外部套接有第二弹簧，所述导向杆的外部通过螺纹连接有螺纹环，所述处理箱体的底部中央固定连接有排水口。
优选的，所述支撑腿的数量为四个，四个所述支撑腿均匀分布在处理箱体的底部。
优选的，所述第二弹簧的一端接触有环板，所述第二弹簧的另一端接触有螺纹环。
优选的，所述转轴上开设有滑槽，所述滑槽内滑动连接有拨杆，所述滑槽与活动槽相通。
优选的，所述拨杆内滑动连接有螺钉，所述螺钉的尾端与对接板通过螺纹连接。
优选的，所述第一弹簧的一端固定连接有插销，所述第一弹簧的另一端固定连接于活动槽的内表面。
与现有技术相比，本发明的有益效果如下：
1、本发明通过电动机驱动转轴转动，转轴带动搅拌杆转动，搅拌杆可以对处理箱体内废水进行搅拌，可以使得吸附剂网盒内的吸附剂与废水充分接触，达到快速处理废水的目的，并且搅拌杆周期性的接触过滤网，并且使得过滤网压缩第二弹簧，第二弹簧的回弹力使得过滤网产生震动，进而使得过滤网在对加入到处理箱体内的废水进行过滤的同时还能避免堵塞。
2、本发明通过将吸附剂网盒上设计对接板，然后在对接板上设计插块，插块与转轴上设计的活动槽、插销、第一弹簧、拨杆、螺钉、滑槽等部件配合，便于吸附剂网盒在对接板上的安装，并且方便后期对吸附剂网盒内的吸附剂进行添加。
（发明人：王水成）
