公布日：2022.01.04
申请日：2021.09.26
分类号：C02F7/00(2006.01)I
摘要
本发明提供一种深井曝气污水处理的分流导向器，该深井曝气污水处理的分流导向器，包括分流导向机构、进水转化组件、四个伸缩插口机构、两个横向连通管和纵向连通管。两个横向连通管以分流导向机构为中心对称设置在分流导向机构两侧，两个纵向连通管分别设置在分流导向机构的上下方，所述进水转化组件通过横向连通管设置在分流导向机构的侧面。该深井曝气污水处理的分流导向器，通过设置的分流导向机构、进水转化组件、四个伸缩插口机构、两个横向连通管和纵向连通管相互配合。使得本发明具有通过改变进水方向利用水流的推力完成对堆积在网格上的泥沙清理。间接起到疏通管道的作用。顺利完成污水的流通。方便人员的使用。
权利要求书

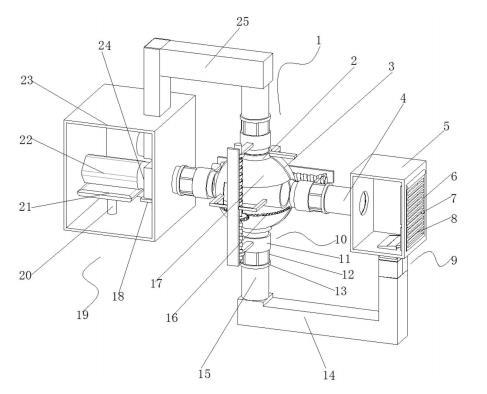

1.一种深井曝气污水处理的分流导向器，其特征在于：包括分流导向机构(1)、进水转化组件(19)、四个伸缩插口机构(10)、两个横向连通管(4)和纵向连通管(15)，两个横向连通管(4)以分流导向机构(1)为中心对称设置在分流导向机构(1)两侧，两个纵向连通管(15)分别设置在分流导向机构(1)的上下方，所述进水转化组件(19)通过横向连通管(4)设置在分流导向机构(1)的侧面，四个伸缩插口机构(10)分别设置在两个横向连通管(4)和纵向连通管(15)上，所述分流导向机构(1)包括壳体(3)、转动内壳(17)和转动管(27)，所述壳体(3)与横向连通管(4)相通，所述转动内壳(17)滑动配合在壳体(3)内，所述转动管(27)通过主齿轮(28)枢接在壳体(3)内，所述转动管(27)与转动内壳(17)联动连接，所述转动管(27)与横向连通管(4)和纵向连通管(15)相对应。
2.根据权利要求1所述的一种深井曝气污水处理的分流导向器，其特征在于：所述分流导向机构(1)还包括转把(2)、底部环座(29)和多个啮齿(16)，所述底部环座(29)设置在转动内壳(17)的底部，所述转动管(27)位于底部环座(29)和转动内壳(17)之间，多个啮齿(16)沿着底部环座(29)长度方向设置在底部环座(29)上，所述转把(2)设置在壳体(3)的顶部，所述转把(2)与转动内壳(17)相连。
3.根据权利要求2所述的一种深井曝气污水处理的分流导向器，其特征在于：所述伸缩插口机构(10)包括电动插口(11)、伸缩杆(12)和固定环(13)，所述固定环(13)设置在纵向连通管(15)上，所述伸缩杆(12)设置在固定环(13)上，所述电动插口(11)设置在伸缩杆(12)的活动端上，所述电动插口(11)与转动管(27)的端口相对应。
4.根据权利要求3所述的一种深井曝气污水处理的分流导向器，其特征在于：还包括连接管一(14)、出水过滤箱(5)、网格一(6)、插杆(7)、网格二(8)和挡板(26)，所述出水过滤箱(5)与位于分流导向机构(1)右侧的横向连通管(4)相通，所述连接管一(14)一端与位于分流导向机构(1)底部的纵向连通管(15)相通，另一端延伸至出水过滤箱(5)的底部内壁上，所述网格一(6)铰接在出水过滤箱(5)的侧面上，所述插杆(7)一端插入网格一(6)的底部，另一端与网格二(8)相连，所述网格一(6)只能向出水过滤箱(5)内翻动，所述挡板(26)位于连接管一(14)的开孔处，所述挡板(26)的一端与出水过滤箱(5)的底部内壁铰接，另一端与网格二(8)的底部铰接。
5.根据权利要求4所述的一种深井曝气污水处理的分流导向器，其特征在于：还包括扰流组件(9)，所述扰流组件(9)设置在连接管一(14)和出水过滤箱(5)之间，所述扰流组件(9)包括管体(31)和涡扇(30)，所述管体(31)设置在连接管一(14)的一端，所述涡扇(30)枢接在管体(31)内。
6.根据权利要求5所述的一种深井曝气污水处理的分流导向器，其特征在于：还包括联动组件一(33)和联动组件二(41)，所述联动组件一(33)和联动组件二(41)均设置在壳体(3)上，所述联动组件一(33)与两个横向连通管(4)上的伸缩插口机构(10)联动连接，所述联动组件二(41)与两个纵向连通管(15)上的伸缩插口机构(10)联动连接。
7.根据权利要求6所述的一种深井曝气污水处理的分流导向器，其特征在于：所述联动组件一(33)包括十字支架一(32)、齿轮一(34)、双头螺纹杆一(35)和两个螺纹滑套一(36)，所述十字支架一(32)竖直设置在壳体(3)的正面，两个螺纹滑套一(36)均滑动配合在十字支架一(32)内，所述螺纹滑套一(36)与纵向连通管(15)上的电动插口(11)相连，两个螺纹滑套一(36)分别螺纹配合在双头螺纹杆一(35)上，所述齿轮一(34)套在双头螺纹杆一(35)上，所述齿轮一(34)与啮齿(16)啮合。
8.根据权利要求7所述的一种深井曝气污水处理的分流导向器，其特征在于：所述联动组件二(41)包括联动齿轮(38)、双头螺纹杆二(39)、传动齿轮(40)、十字支架二(42)和齿环(43)，所述十字支架二(42)横向设置在壳体(3)的背面，两个螺纹滑套二(37)滑动配合在十字支架二(42)上，所述螺纹滑套二(37)与横向连通管(4)上的电动插口(11)相连，两个螺纹滑套二(37)螺纹配合在双头螺纹杆二(39)上，所述齿环(43)套在双头螺纹杆二(39)上，所述传动齿轮(40)和联动齿轮(38)均枢接在十字支架二(42)内侧，所述啮齿(16)分别通过联动齿轮(38)和传动齿轮(40)与齿环(43)啮合。
9.根据权利要求8所述的一种深井曝气污水处理的分流导向器，其特征在于：所述进水转化组件(19)包括两个电磁吸附端口(24)、连接管二(25)、箱体(23)、进水管(22)、浮漂(21)、单向瓣膜通孔(18)和主伸缩杆(20)，所述箱体(23)的侧面与横向连通管(4)相通，所述连接管二(25)一端与位于分流导向机构(1)的顶部的纵向连通管(15)上，另一端延伸至箱体(23)的顶部内壁上，两个电磁吸附端口(24)分别设置在位于箱体(23)内的连接管二(25)和横向连通管(4)的端口上，所述浮漂(21)设置在进水管(22)的底部，所述主伸缩杆(20)竖直设置在箱体(23)的底部内壁上，所述浮漂(21)与主伸缩杆(20)的活动端上，所述单向瓣膜通孔(18)设置在电磁吸附端口(24)的底部上。
发明内容
(一)解决的技术问题
针对现有技术的不足，本发明提供了一种深井曝气污水处理的分流导向器。
(二)技术方案
为实现以上目的，本发明通过以下技术方案予以实现：一种深井曝气污水处理的分流导向器，包括分流导向机构、进水转化组件、四个伸缩插口机构、两个横向连通管和纵向连通管。两个横向连通管以分流导向机构为中心对称设置在分流导向机构两侧，两个纵向连通管分别设置在分流导向机构的上下方，所述进水转化组件通过横向连通管设置在分流导向机构的侧面。四个伸缩插口机构分别设置在两个横向连通管和纵向连通管上，所述分流导向机构包括壳体、转动内壳和转动管。所述壳体与横向连通管相通，所述转动内壳滑动配合在壳体内。所述转动管通过主齿轮枢接在壳体内，所述转动管与转动内壳联动连接。所述转动管与横向连通管和纵向连通管相对应。
优选的，所述分流导向机构还包括转把、底部环座和多个啮齿。所述底部环座设置在转动内壳的底部，所述转动管位于底部环座和转动内壳之间。多个啮齿沿着底部环座长度方向设置在底部环座上。所述转把设置在壳体的顶部，所述转把与转动内壳相连。
优选的，所述伸缩插口机构包括电动插口、伸缩杆和固定环，所述固定环设置在纵向连通管上。所述伸缩杆设置在固定环上，所述电动插口设置在伸缩杆的活动端上。所述电动插口与转动管的端口相对应。
优选的，还包括连接管一、出水过滤箱、网格一、插杆、网格二和挡板。所述出水过滤箱与位于分流导向机构右侧的横向连通管相通，所述连接管一一端与位于分流导向机构底部的纵向连通管相通，另一端延伸至出水过滤箱的底部内壁上。所述网格一铰接在出水过滤箱的侧面上。所述插杆一端插入网格一的底部，另一端与网格二相连。所述网格一只能向出水过滤箱内翻动。所述挡板位于连接管一的开孔处，所述挡板的一端与出水过滤箱的底部内壁铰接，另一端与网格二的底部铰接。
优选的，还包括扰流组件，所述扰流组件设置在连接管一和出水过滤箱之间。所述扰流组件包括管体和涡扇，所述管体设置在连接管一的一端，所述涡扇枢接在管体内。
优选的，还包括联动组件一和联动组件二，所述联动组件一和联动组件二均设置在壳体上。所述联动组件一与两个横向连通管上的伸缩插口机构联动连接。所述联动组件二与两个纵向连通管上的伸缩插口机构联动连接。
优选的，所述联动组件一包括十字支架一、齿轮一、双头螺纹杆一和两个螺纹滑套一。所述十字支架一竖直设置在壳体的正面，两个螺纹滑套一均滑动配合在十字支架一内。所述螺纹滑套一与纵向连通管上的电动插口相连，两个螺纹滑套一分别螺纹配合在双头螺纹杆一上。所述齿轮一套在双头螺纹杆一上，所述齿轮一与啮齿啮合。
优选的，所述联动组件二包括联动齿轮、双头螺纹杆二、传动齿轮、十字支架二和齿环。所述十字支架二横向设置在壳体的背面，两个螺纹滑套二滑动配合在十字支架二上，所述螺纹滑套二与横向连通管上的电动插口相连。两个螺纹滑套二螺纹配合在双头螺纹杆二上，所述齿环套在双头螺纹杆二上，所述传动齿轮和联动齿轮均枢接在十字支架二内侧。所述啮齿分别通过联动齿轮和传动齿轮与齿环啮合。
优选的，所述进水转化组件包括两个电磁吸附端口、连接管二、箱体、进水管、浮漂、单向瓣膜通孔和主伸缩杆。所述箱体的侧面与横向连通管相通，所述连接管二一端与位于分流导向机构的顶部的纵向连通管上，另一端延伸至箱体的顶部内壁上。两个电磁吸附端口分别设置在位于箱体内的连接管二和横向连通管的端口上。所述浮漂设置在进水管的底部。所述主伸缩杆竖直设置在箱体的底部内壁上，所述浮漂与主伸缩杆的活动端上，所述单向瓣膜通孔设置在电磁吸附端口的底部上。
(三)有益效果
本发明提供了一种深井曝气污水处理的分流导向器。具备以下有益效果：
1、该深井曝气污水处理的分流导向器，通过设置的分流导向机构、进水转化组件、四个伸缩插口机构、两个横向连通管和纵向连通管相互配合。使得本发明具有通过改变进水方向利用水流的推力完成对堆积在网格上的泥沙清理。间接起到疏通管道的作用。顺利完成污水的流通。方便人员的使用。
（发明人：谢家海;石松泉;陈佳俊;邹东刚;柴育超）
