申请日2021.06.11
公开日期2021.12.14
IPC分类C02F3/28;C02F101/30
摘要
本实用新型公开了一种用于高浓度有机污水厌氧反应器的辐射点阵布水装置，其包括进水分配调控装置和辐射点阵布水装置，所述进水分配调控装置设有一个进水总管和多个出水支管，其中一个出水支管连接一个辐射点阵布水装置，所述辐射点阵布水装置的顶部设置有凸球形水力增速机构，并且在辐射点阵布水装置的周向四周开设有多个辐射支管管口，每个所述辐射支管管口均连接一根辐射支管，所述辐射支管上开设有布水点孔。本实用新型减少水力流速阻力及撞击损失，增强辐射点阵布水装置向辐射支管扩散流速，提高辐射支管流速和辐射支管孔点出水强度，解决厌氧反应器的布水不均、短流和床层污泥板结问题，大大提高了处理效率。
权利要求
1.一种用于高浓度有机污水厌氧反应器的辐射点阵布水装置，其特征在于，包括进水分配调控装置和辐射点阵布水装置；所述进水分配调控装置设有一个进水总管和多个出水支管，每支出水支管与一个辐射点阵布水装置相连接；所述辐射点阵布水装置的顶部设置有凸球形水力增速机构，并且在辐射点阵布水装置四周开设多个辐射支管接口，每个辐射支管接口均与一根辐射支管连接；所述辐射支管上开设有布水点孔。
2.根据权利要求1所述的一种用于高浓度有机污水厌氧反应器的辐射点阵布水装置，其特征在于，所述凸球形水力增速机构设置在辐射点阵布水装置内的上顶面，凸球形水力增速机构采用外凸状的球面结构，并且外凸状的球面向辐射点阵布水装置的进水口外凸。
3.根据权利要求1或2所述的一种用于高浓度有机污水厌氧反应器的辐射点阵布水装置，其特征在于，所述辐射点阵布水装置的进水口设置在装置的底部中心处，该进水口通过管道与进水分配调控装置的其中一路出水支管相连接。
4.根据权利要求1所述的一种用于高浓度有机污水厌氧反应器的辐射点阵布水装置，其特征在于，所述辐射点阵布水装置安装在底部支柱上，底部支柱安装在厌氧反应器底部位置。
5.根据权利要求1所述的一种用于高浓度有机污水厌氧反应器的辐射点阵布水装置，其特征在于，所述进水分配调控装置的每一路出水支管上均设有用于调节设置于厌氧反应器多组辐射点降阵布水装置运行工况的电磁阀和流量计。
说明书
一种用于高浓度有机污水厌氧反应器的辐射点阵布水装置
技术领域
本实用新型涉及一种用于高浓度有机污水厌氧反应器的辐辐射点阵布水装置，属于污水生化处理过程配套技术领域。
背景技术
目前，厌氧反应器的布水装置形式多样，大多数采用管道占孔，该形式对总管、支管流速、开孔孔径、数量、流量等有一定要求，而且还存在阻力损失、布水不均匀等问题。通过调查总结当前厌氧反应器布水装置存在的主要缺陷是流态短流、布水不均、布水点堵塞、泥水混合不均、扰动力差、床层污泥板结、接触反应不充分、无法达到床层污泥颗粒化，影响厌氧反应器处理效率的充分发挥。
发明内容
针对目前广泛采用的厌氧反应器布水形式影响处理效率的问题，本实用新型提供一种适用于高浓度有机污水厌氧反应器的新型多点辐射阵布水装置，以改进厌氧反应器布水模式，提高厌氧处理过程的工艺效果。

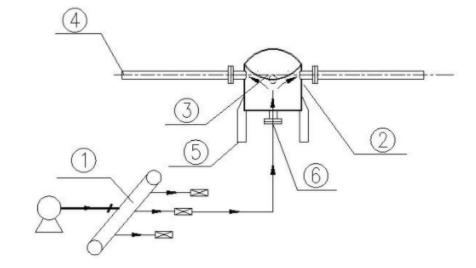

本实用新型采取的技术方案是：一种用于高浓度有机污水厌氧反应器的辐射点阵布水装置，其包括进水分配调控装置和辐射点阵布水装置；所述进水分配调控装置设有一个进水总管和多个出水支管，每支出水支管与一个辐射点阵布水装置相连接；所述辐射点阵布水装置的顶部设置有凸球形水力增速机构，并且在辐射点阵布水装置四周开设多个辐射支管接口，每个辐射支管接口均与一根辐射支管连接；所述辐射支管上开设有布水点孔。
进一步的，所述凸球形水力增速机构设置在辐射点阵布水装置内的上顶面，凸球形水力增速机构采用外凸状的球面结构，并且外凸状的球面向辐射点阵布水装置的进水口外凸。
进一步的，所述辐射点阵布水装置的进水口设置在装置的底部中心处，该进水口通过管道与进水分配调控装置的其中一路出水支管相连接。
进一步的，所述辐射点阵布水装置安装在底部支柱上，底部支柱安装在厌氧反应器底部位置。
进一步的，所述进水分配调控装置的每一路出水支管上均设有用于调节设置于厌氧反应器多组辐射点降阵布水装置运行工况的电磁阀和流量计。
本实用新型具如下技术特点及效果：
(1)通过进水分配调控装置对分置于厌氧反应器底部的各台辐射点阵布水装置输送污水，再通过辐射支管孔点出水进入厌氧反应器床层污泥区，每个辐射支管孔点布水均匀、孔点出水力强，以解决厌氧反应器布水器布水不均、布水点堵塞、短流和床层污泥强力扰动等问题。
(2)射点阵布水装置根据厌氧反应器的实际情况和规模，辐射点阵布水装置可至少设置3套或多套，射点阵布水装置其辐射支管管径采用低流速、低阻力配水并采用多孔布水(根据水量、点孔服务面积等设计需要的开孔数)，增强了辐射扩散布水流速，减少辐射支管水力流速阻力，提高了辐射点阵布水装置的能效；，时也解决了辐射支管点孔布水流量不均及堵塞问题，从而提高厌氧反应器床层污泥布水均匀性、扰动力和厌氧污泥颗粒化条件。
(3)射点阵布水装置射点阵布水装置凸球形水力增速机构的凸球面向辐射点阵布水装置的进水口外凸，减少了水力流速阻力及撞击损失，增强辐射点阵布水装置向辐射支管扩散流速，提高辐射支管流速和辐射支管孔点出水强度，解决厌氧反应器的布水不均、短流和床层污泥板结等问题。
综上，由于本实用新型采用厌氧反应器辐射点阵布水构型，实际工程实践表明，可大大提高了处理效率。
（发明人：王庆芬; 丁晟颉）
