申请日2021.09.24
公开日期2021.12.17
IPC分类B01D29/62;B01D29/94;B01D29/52;B01D29/01
摘要
本发明涉及废水处理装置技术领域，具体为一种智能化中水回用废水处理系统，包括：智能化废水处理器，智能化废水处理器的顶部设置有输送管，所述输送管的上方设置有料斗；散料过滤件，设于料斗的内部，料斗的顶部设置有阻物件；清理件，设于散料过滤件的下方，清理件被伸缩牵引件牵引，伸缩牵引件的上方设置有抽提件；有益效果为：在料斗的内部加装过滤组件组污水中的颗粒物阻隔，且多组连接杆设置密度大，如此多组连接杆实现对污水中的杂物阻隔。
权利要求
1.一种智能化中水回用废水处理系统，其特征在于：所述智能化中水回用废水处理系统包括：
智能化废水处理器（1），智能化废水处理器（1）的顶部设置有输送管（2），所述输送管（2）的上方设置有料斗（3）；
散料过滤件，设于料斗（3）的内部，料斗（3）的顶部设置有阻物件；
清理件，设于散料过滤件的下方，清理件被伸缩牵引件牵引，伸缩牵引件的上方设置有抽提件。

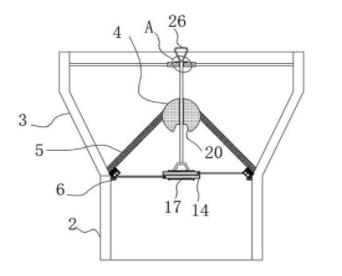

2.根据权利要求1所述的一种智能化中水回用废水处理系统，其特征在于：所述散料过滤件包括散料柄（4）以及固定在散料柄（4）和料斗（3）之间的滤网板（5），滤网板（5）设置有两组，两组滤网板（5）关于散料柄（4）对称分布，散料柄（4）呈圆柱形结构。
3.根据权利要求2所述的一种智能化中水回用废水处理系统，其特征在于：所述散料柄（4）的底面开设有对接槽（20），对接槽（20）的顶面开设有通孔（21），通孔（21）的内壁设置有密封圈（22）。
4.根据权利要求1所述的一种智能化中水回用废水处理系统，其特征在于：所述阻物件包括中心环板（24）以及固定在中心环板（24）的外环面和料斗（3）内壁之间的多个连接杆（25）。
5.根据权利要求1所述的一种智能化中水回用废水处理系统，其特征在于：所述清理件包括收纳盒（7）以及清理板（9），收纳盒（7）搭接在限位座（6）上，限位座（6）固定在输送管（2）的内壁，清理板（9）的表面设置有刷毛（10），限位座（6）设置有两组，限位座（6）和收纳盒（7）一一对应，清理板（9）和收纳盒（7）之间设置有弹性顶托件。
6.根据权利要求5所述的一种智能化中水回用废水处理系统，其特征在于：所述弹性顶托件包括第一金属弹片（8），第一金属弹片（8）呈“Z”字形板状结构，第一金属弹片（8）固定在清理板（9）和收纳盒（7）之间，清理板（9）的表面对称设置有两组牵引板（11），牵引板（11）呈“L”形板状结构，收纳盒（7）的内壁设置有挡环（12）对牵引板（11）限位。
7.根据权利要求6所述的一种智能化中水回用废水处理系统，其特征在于：所述伸缩牵引件包括套筒（14）以及插接在套筒（14）内部的牵引柄（13），牵引柄（13）呈“T”字形柱体结构，牵引柄（13）的外侧套设有收口环（15）和弹簧（16），收口环（15）固定在套筒（14）的内壁，弹簧（16）固定在收口环（15）和牵引柄（13）的端部板体之间。
8.根据权利要求7所述的一种智能化中水回用废水处理系统，其特征在于：两组所述套筒（14）叠放，且两组套筒（14）的外侧套设有加固套（17），加固套（17）通过螺钉连接套筒（14），加固套（17）的顶面设置有拉环（18）。
9.根据权利要求8所述的一种智能化中水回用废水处理系统，其特征在于：所述抽提件包括提拉柄（19）以及固定在提拉柄（19）顶部的把手（23），提拉柄（19）贯穿通孔（21）和中心环板（24）的内环口。
10.根据权利要求9所述的一种智能化中水回用废水处理系统，其特征在于：所述提拉柄（19）的顶部套设有压环（27），压环（27）的底面和中心环板（24）的顶面均设置有第二金属弹片（28），第二金属弹片（28）呈断面为圆弧形的环状结构。
说明书
一种智能化中水回用废水处理系统
技术领域
本发明涉及废水处理装置技术领域，具体为一种智能化中水回用废水处理系统。
背景技术
中水是对应给水、排水的内涵而得名，翻译过来的名词有再生水、中水道、回用水、杂用水等，我们称"中水"（RECLAIMEDWATER），是对建筑物、建筑小区的配套设施而言，又称为中水设施，中水利用也称作污水回用，从经济的角度看，再生水的成本最低，从环保的角度看，污水再生利用有助于改善生态环境，实现水生态的良性循环。
现有技术中，中水回收利用时需要借助智能废水处理器净化处理，传统的智能废水处理器的料斗结构简单，无法实现对污水中杂物的预处理。
发明内容
本发明的目的在于提供一种智能化中水回用废水处理系统，以解决上述背景技术中提出的问题。
为实现上述目的，本发明提供如下技术方案：一种智能化中水回用废水处理系统，所述智能化中水回用废水处理系统包括：
智能化废水处理器，智能化废水处理器的顶部设置有输送管，所述输送管的上方设置有料斗；
散料过滤件，设于料斗的内部，料斗的顶部设置有阻物件；
清理件，设于散料过滤件的下方，清理件被伸缩牵引件牵引，伸缩牵引件的上方设置有抽提件。
优选的，所述散料过滤件包括散料柄以及固定在散料柄和料斗之间的滤网板，滤网板设置有两组，两组滤网板关于散料柄对称分布，散料柄呈圆柱形结构。
优选的，所述散料柄的底面开设有对接槽，对接槽的顶面开设有通孔，通孔的内壁设置有密封圈。
优选的，所述阻物件包括中心环板以及固定在中心环板的外环面和料斗内壁之间的多个连接杆。
优选的，所述清理件包括收纳盒以及清理板，收纳盒搭接在限位座上，限位座固定在输送管的内壁，清理板的表面设置有刷毛，限位座设置有两组，限位座和收纳盒一一对应，清理板和收纳盒之间设置有弹性顶托件。
优选的，所述弹性顶托件包括第一金属弹片，第一金属弹片呈“Z”字形板状结构，第一金属弹片固定在清理板和收纳盒之间，清理板的表面对称设置有两组牵引板，牵引板呈“L”形板状结构，收纳盒的内壁设置有挡环对牵引板限位。
优选的，所述伸缩牵引件包括套筒以及插接在套筒内部的牵引柄，牵引柄呈“T”字形柱体结构，牵引柄的外侧套设有收口环和弹簧，收口环固定在套筒的内壁，弹簧固定在收口环和牵引柄的端部板体之间。
优选的，两组所述套筒叠放，且两组套筒的外侧套设有加固套，加固套通过螺钉连接套筒，加固套的顶面设置有拉环。
优选的，所述抽提件包括提拉柄以及固定在提拉柄顶部的把手，提拉柄贯穿通孔和中心环板的内环口。
优选的，所述提拉柄的顶部套设有压环，压环的底面和中心环板的顶面均设置有第二金属弹片，第二金属弹片呈断面为圆弧形的环状结构。
与现有技术相比，本发明的有益效果是：本发明结构设置合理，功能性强，具有以下优点：
本发明提出的智能化中水回用废水处理系统在料斗的内部加装过滤组件组污水中的颗粒物阻隔，且多组连接杆设置密度大，如此多组连接杆实现对污水中的杂物阻隔，且每个滤网板独立配置有清理件，两组清理件同时被提拉柄抽提时实现对对应的滤网板清扫，避免滤网板网孔堵塞，如此料斗在输送污水的过程中，实现对污水的预处理。
（发明人：李月）
