申请日2021.06.15
公开日期2021.12.14
IPC分类C02F9/14
摘要
本实用新型公开了一种用于处理医疗污水的处理设备，涉及污水处理设备技术领域，包括机箱、生化处理组件、过滤处理组件、消毒处理组件和进出水组件，所述机箱的顶端从左到右依次插接连接生化处理组件、过滤处理组件、消毒处理组件，所述机箱靠后一端固定连接进出水组件，设有收集限位组件，所述机箱的顶端固定连接水平分布的收集限位组件，本实用新型通过收集限位组件可对生化处理组件、过滤处理组件、消毒处理组件进行支撑，不仅可有效的减少污水外溅问题，同时可通过两侧的刮板对其外表面吸附杂质进行刮除，起到初步清洁作用，且排水管和堵水塞的设置，可将外溅的污水统一排放至外部，增强了整体的使用感受。
权利要求

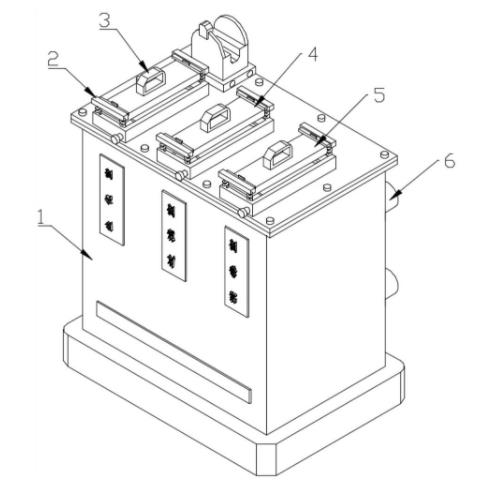

1.一种用于处理医疗污水的处理设备，包括机箱(1)、生化处理组件(3)、过滤处理组件(4)、消毒处理组件(5)和进出水组件(6)，所述机箱(1)的顶端从左到右依次插接连接生化处理组件(3)、过滤处理组件(4)、消毒处理组件(5)，所述机箱(1)靠后一端固定连接进出水组件(6)，其特征在于：设有收集限位组件(2)，所述机箱(1)的顶端固定连接水平分布的收集限位组件(2)，所述收集限位组件(2)包括有连接框(21)、收纳槽(22)、固定组件(23)、突出框(24)、连接槽(25)、刮板(26)、排水管(27)和堵水塞(28)，其中连接框(21)的顶端开设收纳槽(22)，所述收纳槽(22)的内壁两侧均固定连接刮板(26)，且收纳槽(22)的内表面固定连接突出框(24)，所述突出框(24)的顶端开设连接槽(25)，所述连接框(21)的顶端两侧均固定连接固定组件(23)，且连接框(21)靠前一端固定连接排水管(27)，所述排水管(27)与连接框(21)相背一端通过螺纹活动连接堵水塞(28)。
2.根据权利要求1所述的一种用于处理医疗污水的处理设备，其特征在于，所述收集限位组件(2)水平分布在生化处理组件(3)、过滤处理组件(4)、消毒处理组件(5)的外表面处，所述机箱(1)靠前一端设置有水平分布的标识板。
3.根据权利要求1所述的一种用于处理医疗污水的处理设备，其特征在于，所述收纳槽(22)的内表面与生化处理组件(3)、过滤处理组件(4)、消毒处理组件(5)的外表面相贴合，所述突出框(24)的底端与连接框(21)的底端处于同一水平位置处。
4.根据权利要求1所述的一种用于处理医疗污水的处理设备，其特征在于，所述突出框(24)的外表面呈凸起状，所述突出框(24)的外表面为水平倾斜设置。
5.根据权利要求1所述的一种用于处理医疗污水的处理设备，其特征在于，所述刮板(26)的顶端与连接框(21)的顶端相持平，所述排水管(27)与收纳槽(22)的内表面相贯通。
6.根据权利要求1所述的一种用于处理医疗污水的处理设备，其特征在于，所述排水管(27)的内表面设置有排水孔，且排水孔的内表面处开设有螺纹，所述堵水塞(28)的外表面与机箱(1)的顶端具有间距。
7.根据权利要求1所述的一种用于处理医疗污水的处理设备，其特征在于，所述固定组件(23)包括有连接板(231)、延伸板(232)、限位弹簧(233)和突出板(234)，其中连接板(231)靠前一端通过滑槽滑动连接延伸板(232)，所述延伸板(232)的顶端在远离连接板(231)一侧固定连接突出板(234)，所述连接板(231)的底端两侧均固定连接限位弹簧(233)。
8.根据权利要求7所述的一种用于处理医疗污水的处理设备，其特征在于，所述延伸板(232)靠前一端与突出板(234)靠前一端处于同一竖直平面内，所述限位弹簧(233)与连接板(231)相背一端与连接框(21)固定连接。
说明书
一种用于处理医疗污水的处理设备
技术领域
本实用新型涉及污水处理设备技术领域，尤其涉及一种用于处理医疗污水的处理设备。
背景技术
医院的污水，除一般生活污水外，还含有化学物质、放射性废水和病原体。因此，必须经过处理后才能排放，特别是肝炎等传染病病房排出来的污水，须经消毒后才可排放。无集中式污水处理设备的医院，对有传染性的粪便，必须单独消毒使其无害化。常用消毒剂有二氧化氯、漂白粉、液氯、次氯酸钠、臭氧。对含放射性同位素的污水，应按同位素处理要求处理。
污水处理设备，是一种能有效处理城区的生活污水，工业废水等的工业设备，避免污水及污染物直接流入水域，对改善生态环境、提升城市品位和促进经济发展具有重要意义。因医疗污水与普通的生活污水具有较大的差异，所以针对医疗污水具有专用的污水处理设备，此种设备可满足医疗污水的处理需求。
医疗污水处理设备通过生化室、过滤室、消毒室对污水进行处理，在使用一段时间后需将其处理组件从机箱内抽出进行清洁或更换，在抽出的过程中其外表面附着的杂质和水渍易溅射至外部，因医疗污水具有相当的危险性，此种情况势必会增大工作中的危险性。
实用新型内容
本实用新型提供一种用于处理医疗污水的处理设备，解决了上述提到的的技术问题。
为解决上述技术问题，本实用新型提供的一种用于处理医疗污水的处理设备，包括机箱、生化处理组件、过滤处理组件、消毒处理组件和进出水组件，所述机箱的顶端从左到右依次插接连接生化处理组件、过滤处理组件、消毒处理组件，所述机箱靠后一端固定连接进出水组件，设有收集限位组件，所述机箱的顶端固定连接水平分布的收集限位组件，所述收集限位组件包括有连接框、收纳槽、固定组件、突出框、连接槽、刮板、排水管和堵水塞，其中连接框的顶端开设收纳槽，所述收纳槽的内壁两侧均固定连接刮板，且收纳槽的内表面固定连接突出框，所述突出框的顶端开设连接槽，所述连接框的顶端两侧均固定连接固定组件，且连接框靠前一端固定连接排水管，所述排水管与连接框相背一端通过螺纹活动连接堵水塞。
优选的，所述收集限位组件水平分布在生化处理组件、过滤处理组件、消毒处理组件的外表面处，所述机箱靠前一端设置有水平分布的标识板。
优选的，所述收纳槽的内表面与生化处理组件、过滤处理组件、消毒处理组件的外表面相贴合，所述突出框的底端与连接框的底端处于同一水平位置处。
优选的，所述突出框的外表面呈凸起状，所述突出框的外表面为水平倾斜设置。
优选的，所述刮板的顶端与连接框的顶端相持平，所述排水管与收纳槽的内表面相贯通。
优选的，所述排水管的内表面设置有排水孔，且排水孔的内表面处开设有螺纹，所述堵水塞的外表面与机箱的顶端具有间距。
优选的，所述固定组件包括有连接板、延伸板、限位弹簧和突出板，其中连接板靠前一端通过滑槽滑动连接延伸板，所述延伸板的顶端在远离连接板一侧固定连接突出板，所述连接板的底端两侧均固定连接限位弹簧。
优选的，所述延伸板靠前一端与突出板靠前一端处于同一竖直平面内，所述限位弹簧与连接板相背一端与连接框固定连接。
与相关技术相比较，本实用新型提供的一种用于处理医疗污水的处理设备具有如下有益效果：
本实用新型提供一种用于处理医疗污水的处理设备，通过收集限位组件可对生化处理组件、过滤处理组件、消毒处理组件进行支撑，不仅可有效的减少污水外溅问题，同时可通过两侧的刮板对其外表面吸附杂质进行刮除，起到初步清洁作用，且排水管和堵水塞的设置，可将外溅的污水统一排放至外部，增强了整体的使用感受。
本实用新型提供一种用于处理医疗污水的处理设备，通过固定组件可对连接的处理组件进行限位，降低因外部因素出现的开口等问题几率，同时在使用中，通过滑动的方式进行阻隔，可满足不同情况下的使用需求，且操作方式简单灵活，适用范围广。
（发明人：吴琼华）
