申请日2021.09.30
公开日期2021.12.28
IPC分类E03F5/10;E03F7/00;E03F1/00;E03F3/04
摘要
本发明的雨污分流装置，包括雨污井、连接并连通于雨污井的排水管和排污管、收口罐、第一浮球组件和第二浮球组件，收口罐安装于雨污井的井口位置，用以盛接流入至该雨污井内的雨水或者污水；收口罐的罐底连接并连通有抛流管，且抛流管能够将流入至收口罐内的雨水导流至第一浮球组件，将导入至收口罐内的污水导流至第二浮球组件，第一浮球组件能够根据导入的雨水关闭排污管，第二浮球组件能够根据导入的污水关闭排水管。本发明能够对排污管或者排水管的择一关闭，以此实现对排污管及排水管的自动关闭，避免人工下井进入危险区域进行手动关排污管或者排水管；同时该雨污分流装置结构简单，成本低廉，进一步满足企业的使用需求。
权利要求

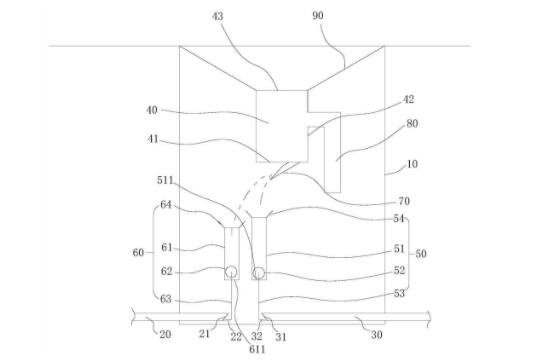

1.一种雨污分流装置，包括雨污井、及连接并连通于所述雨污井的排水管和排污管，所述排水管的进水管口及所述排污管的进污管口均设置于所述雨污井的内部；
其特征在于，所述雨污分流装置还包括收口罐、第一浮球组件和第二浮球组件，所述收口罐安装于所述雨污井的井口位置，用以盛接流入至该雨污井内的雨水或者污水；所述收口罐的罐底连接并连通有抛流管，且所述抛流管能够将流入至所述收口罐内的雨水导流至所述第一浮球组件，将导入至所述收口罐内的污水导流至所述第二浮球组件，所述第一浮球组件能够根据导入的雨水关闭所述排污管，所述第二浮球组件能够根据导入的污水关闭所述排水管。
2.根据权利要求1所述的雨污分流装置，其特征在于，所述第一浮球组件包括第一收集管、及设于所述第一收集管内的第一浮球；所述排污管的进污管口铰接有第一阀板，所述第一浮球与所述第一阀板之间通过第一连接绳连接，且所述第一浮球能够随同导入至所述第一收集管内雨水的积聚上浮，并通过所述第一连接绳带动所述第一阀板作相对于所述排污管的摆动，以封堵所述排污管的进污管口。
3.根据权利要求2所述的雨污分流装置，其特征在于，所述第一收集管的管口位置连接有第一导流罩，所述第一导流罩的口径自远离所述第一收集管的方向逐渐增大。
4.根据权利要求2所述的雨污分流装置，其特征在于，所述第一收集管的管底开设有通孔，所述第一连接绳贯穿所述通孔，其中所述第一连接绳的外周面贴靠于所述通孔的孔壁。
5.根据权利要求1所述的雨污分流装置，其特征在于，所述第二浮球组件包括第二收集管、及设于所述第二收集管内的第二浮球；所述排水管的进水管口铰接有第二阀板，所述第二浮球与所述第二阀板之间通过第二连接绳连接，且所述第二浮球能够随同流入至所述第二收集管内污水的积聚上浮，并通过第二连接绳带动所述第二阀板作相对于所述排水管的摆动，以封堵所述排水管的进水管口。
6.根据权利要求5所述的雨污分流装置，其特征在于，所述第二收集管的管口位置连接有第二导流罩，所述第二导流罩的口径自远离所述第二收集管的方向逐渐增大。
7.根据权利要求1所述的雨污分流装置，其特征在于，所述抛流管倾斜地安装于所述收口罐的罐底，以使所述收口罐内的雨水或者污水以抛流的方式从抛流管排出。
8.根据权利要求7所述的雨污分流装置，其特征在于，所述抛流管的管径自远离所述收口罐的方向先保持不变，然后再逐渐减小。
9.根据权利要求1所述的雨污分流装置，其特征在于，所述收口罐的罐壁上连接并连通有回排管，所述回排管的管口朝向所述雨污井的井底设置；其中所述排水管及所述排污管的管径，大于所述回排管的管径。
10.根据权利要求1所述的雨污分流装置，其特征在于，所述收口罐的罐口与所述雨污井的井口之间通过导流板连接，以引导雨污井导入的雨水或者污水进入至所述收口罐内。
说明书
一种雨污分流装置
技术领域
本发明属于雨污水分离相关的技术领域，特别是涉及一种雨污分流装置。
背景技术
目前生产装置、产品储存、装车等区域均设有雨污排系统。正常状态下雨污排系统为污排阀门常开，如果区域中的装置发生泄露，泄露介质(比如甲醇，)可通过污排进入污水池，避免造成次生灾害或其他事故。在下雨天气通过打开雨排阀门，使雨水流入外排水系统进行外排，否则会造成污水池溢出风险，造成其他事故。因阀门日常处于污排阀门常开状态，一但下雨，人员需冒雨进行阀门切换作业。雨污排阀门常位于地下且空间狭小，属于受限空间作业，易造成人员中毒和窒息、摔伤等其他事故。安装远程控制阀门价格昂贵，且位于地下阴潮部位，时常造成阀门锈蚀损坏。
发明内容
基于此，有必要针对现有技术中存在的技术问题，提供一种雨污分流装置。
一种雨污分流装置，包括雨污井、及连接并连通于所述雨污井的排水管和排污管，所述排水管的进水管口及所述排污管的进污管口均设置于所述雨污井的内部；
所述雨污分流装置还包括收口罐、第一浮球组件和第二浮球组件，所述收口罐安装于所述雨污井的井口位置，用以盛接流入至该雨污井内的雨水或者污水；所述收口罐的罐底连接并连通有抛流管，且所述抛流管能够将流入至所述收口罐内的雨水导流至所述第一浮球组件，将导入至所述收口罐内的污水导流至所述第二浮球组件，所述第一浮球组件能够根据导入的雨水关闭所述排污管，所述第二浮球组件能够根据导入的污水关闭所述排水管。
在其中一个实施例中，所述第一浮球组件包括第一收集管、及设于所述第一收集管内的第一浮球；所述排污管的进污管口铰接有第一阀板，所述第一浮球与所述第一阀板之间通过第一连接绳连接，且所述第一浮球能够随同导入至所述第一收集管内雨水的积聚上浮，并通过所述第一连接绳带动所述第一阀板作相对于所述排污管的摆动，以封堵所述排污管的进污管口。
在其中一个实施例中，所述第一收集管的管口位置连接有第一导流罩，所述第一导流罩的口径自远离所述第一收集管的方向逐渐增大。
在其中一个实施例中，所述第一收集管的管底开设有通孔，所述第一连接绳贯穿所述通孔，其中所述第一连接绳的外周面贴靠于所述通孔的孔壁。
在其中一个实施例中，所述第二浮球组件包括第二收集管、及设于所述第二收集管内的第二浮球；所述排水管的进水管口铰接有第二阀板，所述第二浮球与所述第二阀板之间通过第二连接绳连接，且所述第二浮球能够随同流入至所述第二收集管内污水的积聚上浮，并通过第二连接绳带动所述第二阀板作相对于所述排水管的摆动，以封堵所述排水管的进水管口。
在其中一个实施例中，所述第二收集管的管口位置连接有第二导流罩，所述第二导流罩的口径自远离所述第二收集管的方向逐渐增大。
在其中一个实施例中，所述抛流管倾斜地安装于所述收口罐的罐底，以使所述收口罐内的雨水或者污水以抛流的方式从抛流管排出。
在其中一个实施例中，所述抛流管的管径自远离所述收口罐的方向先保持不变，然后再逐渐减小。
在其中一个实施例中，所述收口罐的罐壁上连接并连通有回排管，所述回排管的管口朝向所述雨污井的井底设置；其中所述排水管及所述排污管的管径，大于所述回排管的管径。
在其中一个实施例中，所述收口罐的罐口与所述雨污井的井口之间通过导流板连接，以引导雨污井导入的雨水或者污水进入至所述收口罐内。
由于上述技术方案的运用，本发明与现有技术相比具有下列优点：
本发明的雨污分流装置，通过上述合理的结构设置，使得该雨污分流装置工作时，抛流管能够根据雨水与污水不同的流速分别将收口罐内雨水导流至第一浮球组件内，或者将收口罐内污水导流至第二浮球组件，再利用第一浮球组件与排污管，以及第二浮球组件与排水管之间的配合，达到对排污管或者排水管的择一关闭，以此实现对排污管及排水管的自动关闭，避免人工下井进入危险区域进行手动关排污管或者排水管；同时该雨污分流装置结构简单，成本低廉，进一步满足企业的使用需求。
（发明人：王超; 白晓旭; 李向云）
