申请日2021.04.25
公开日期2021.12.14
IPC分类C02F9/14
摘要
本实用新型涉及污水处理设备技术领域，具体为MBR膜生物反应器，包括反应器机架以及安装在反应器机架内部的隔板，所述反应器机架的底板上设置有处理筒，所述处理筒的内部设置有搅拌组件，且处理筒的外壁设置有集料架，集料架和处理筒之间设置有弹性间歇投料组件，搅拌组件转动时挤压弹性间歇投料组件向处理筒内部投放净化剂，实现对反应器机架排水的净化处理；有益效果为：本实用新型提出的MBR膜生物反应器底部加设处理筒，向处理筒内部投入消毒剂后，搅拌组件对处理筒内部污水和消毒剂混合，实现对反应器排出水体的消毒处理。
权利要求

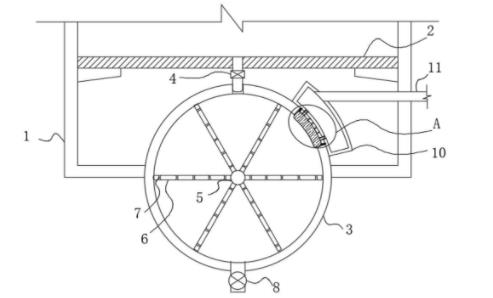

1.MBR膜生物反应器，包括反应器机架(1)以及安装在反应器机架(1)内部的隔板(2)，其特征在于：所述反应器机架(1)的底板上设置有处理筒(3)，所述处理筒(3)的内部设置有搅拌组件，且处理筒(3)的外壁设置有集料架(10)，集料架(10)和处理筒(3)之间设置有弹性间歇投料组件，搅拌组件转动时挤压弹性间歇投料组件向处理筒(3)内部投放净化剂，实现对反应器机架(1)排水的净化处理。
2.根据权利要求1所述的MBR膜生物反应器，其特征在于：所述处理筒(3)的顶面开设有预留孔，预留孔的内部插接有泄水阀管(4)，泄水阀管(4)的底端处于预留孔内部，且泄水阀管(4)插接在隔板(2)的板体上，处理筒(3)的底面插接有排废阀管(8)。
3.根据权利要求1所述的MBR膜生物反应器，其特征在于：所述搅拌组件包括驱动轴(5)以及安装在驱动轴(5)表面的桨板(6)，驱动轴(5)转动连接在处理筒(3)的内部，桨板(6)的表面开设有透水孔(7)。
4.根据权利要求1所述的MBR膜生物反应器，其特征在于：所述弹性间歇投料组件包括通口(9)以及插接在通口(9)内部的活动板(12)，活动板(12)和集料架(10)之间设置有弹性牵引组件。
5.根据权利要求4所述的MBR膜生物反应器，其特征在于：所述弹性牵引组件包括金属弹片(19)和橡胶封罩(13)，橡胶封罩(13)和金属弹片(19)均固定在集料架(10)和活动板(12)之间，且橡胶封罩(13)呈环形结构，集料架(10)和活动板(12)之间设置有导流件。
6.根据权利要求1所述的MBR膜生物反应器，其特征在于：所述导流件包括出水孔(15)以及插接在出水孔(15)内部的引流管(14)，引流管(14)固定在活动板(12)的表面，引流管(14)的端部设置牵引杆(16)连接塞板(17)，且引流管(14)的外侧套设有金属弹片(19)，活动板(12)的表面开设有漏料孔(20)，漏料孔(20)与引流管(14)一一对应，且漏料孔(20)与引流管(14)相通。
7.根据权利要求1所述的MBR膜生物反应器，其特征在于：所述集料架(10)的表面插接有输料管(11)，输料管(11)贯穿反应器机架(1)的侧板。
说明书
MBR膜生物反应器
技术领域
本实用新型涉及污水处理设备技术领域，具体为MBR膜生物反应器。
背景技术
在对污水进行处理时，传统的方法污水处理方法，污水处理工序繁琐复杂，而膜-生物反应器是一种将高效膜分离技术与传统的完全的活性污泥法相结合的新型高效污水处理工艺；
现有技术中的MBR膜生物反应器，在使用时，无法对出水进行消毒，从而使得水中容易残留病菌，为此，本实用新型提出MBR膜生物反应器用于解决上述问题。
实用新型内容
本实用新型的目的在于提供MBR膜生物反应器，以解决上述背景技术中提出的问题。
为实现上述目的，本实用新型提供如下技术方案：MBR膜生物反应器，包括反应器机架以及安装在反应器机架内部的隔板，所述反应器机架的底板上设置有处理筒，所述处理筒的内部设置有搅拌组件，且处理筒的外壁设置有集料架，集料架和处理筒之间设置有弹性间歇投料组件，搅拌组件转动时挤压弹性间歇投料组件向处理筒内部投放净化剂，实现对反应器机架排水的净化处理。
优选的，所述处理筒的顶面开设有预留孔，预留孔的内部插接有泄水阀管，泄水阀管的底端处于预留孔内部，且泄水阀管插接在隔板的板体上，处理筒的底面插接有排废阀管。
优选的，所述搅拌组件包括驱动轴以及安装在驱动轴表面的桨板，驱动轴转动连接在处理筒的内部，桨板的表面开设有透水孔。
优选的，所述弹性间歇投料组件包括通口以及插接在通口内部的活动板，活动板和集料架之间设置有弹性牵引组件。
优选的，所述弹性牵引组件包括金属弹片和橡胶封罩，橡胶封罩和金属弹片均固定在集料架和活动板之间，且橡胶封罩呈环形结构，集料架和活动板之间设置有导流件。
优选的，所述导流件包括出水孔以及插接在出水孔内部的引流管，引流管固定在活动板的表面，引流管的端部设置牵引杆连接塞板，且引流管的外侧套设有金属弹片，活动板的表面开设有漏料孔，漏料孔与引流管一一对应，且漏料孔与引流管相通。
优选的，所述集料架的表面插接有输料管，输料管贯穿反应器机架的侧板。
与现有技术相比，本实用新型的有益效果是：
1.本实用新型提出的MBR膜生物反应器底部加设处理筒，向处理筒内部投入消毒剂后，搅拌组件对处理筒内部污水和消毒剂混合，实现对反应器排出水体的消毒处理；
2.本实用新型提出的MBR膜生物反应器底部处理筒内部的搅拌组件转动时挤推活动板，活动板推动引流管沿着出水孔插入集料架后，集料架内部的消毒剂从引流管进入后经出水孔投入到处理筒内部，如此浆板转动顶推活动板方可投料，实现消毒剂的间歇式投放。
（发明人：李栋; 杨兵; 芦金祥; 张士景）
