申请日2021.04.26
公开日期2021.12.17
IPC分类C02F9/08
摘要
本实用新型是一种废水高级氧化处理反应器，包括氧化箱体，氧化箱体从下至上依次设有内部中空的臭氧出气盘、分布网和若干交错分布的折流板，位于折流板与氧化箱体内壁之间的腔体通道内设有内部中空的出药球，氧化箱体外侧设有循环管，循环管上安装有将待处理废水从下至上泵入氧化箱体内的二号循环泵。本实用新型循环管和二号循环泵配合工作，可以使臭氧与废水充分混合，增加了臭氧的利用率；本实用新型可以向氧化箱体内添加氧化药剂，进一步提高了本实用新型的氧化能力。本实用新型通过污水循环实现与臭氧的充分混合，占地面积小，且臭氧的利用率高；本实用新型无需长轴搅拌，解决了因反应釜的深度较深导致长轴搅拌器易出现故障的问题。
权利要求

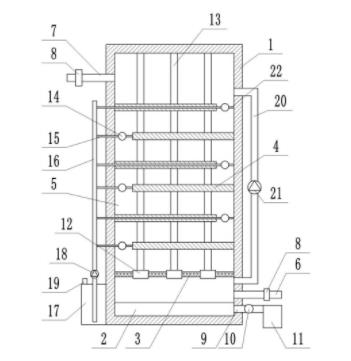

1.一种废水高级氧化处理反应器，其特征在于，包括氧化箱体(1)，氧化箱体(1)内腔从下至上依次设有内部中空的臭氧出气盘(2)、分布网(3)和若干交错分布的折流板(4)，折流板(4)与氧化箱体(1)内壁固定连接，且折流板(4)将氧化箱体(1)内腔分隔成蛇形分布的腔体通道(5)，腔体通道(5)下端连通有进水管(6)，上端连通有出水管(7)，臭氧出气盘(2)顶面设有若干出气孔，臭氧出气盘(2)一侧连有进气管(9)，进气管(9)的一端伸出氧化箱体(1)后连有臭氧发生器(11)，进气管(9)上安装有单向阀(10)，氧化箱体(1)内顶面连有若干竖直的紫外灯管(13)，紫外灯管(13)下端依次穿过折流板(4)，分布网(3)上连有若干用于支撑紫外灯管(13)下端的支撑座(12)，位于折流板(4)与氧化箱体(1)内壁之间的腔体通道(5)内设有内部中空的出药球(14)，出药球(14)上设有若干出药孔，出药球(14)上连有进药支管(15)，进药支管(15)另一端穿出氧化箱体(1)后连有进药总管(16)，进药总管(16)的一端封堵，另一端连有药箱(17)，进药总管(16)与药箱(17)连接的一端伸入到药箱(17)底部，且进药总管(16)与药箱(17)连接的一端安装有一号循环泵(18)，药箱(17)上安装有进药口(19)，氧化箱体(1)外侧设有循环管(20)，循环管(20)的上端与氧化箱体(1)上部空间连通，循环管(20)的下端与氧化箱体(1)下部空间连通，循环管(20)上安装有将待处理废水从下至上泵入氧化箱体(1)内的二号循环泵(21)。
2.根据权利要求1所述的废水高级氧化处理反应器，其特征在于，进水管(6)和出水管(7)均与氧化箱体(1)固定连接，且进水管(6)和出水管(7)上均安装有开关阀(8)。
3.根据权利要求2所述的废水高级氧化处理反应器，其特征在于，紫外灯管(13)外套有石英玻璃套管。
4.根据权利要求3所述的废水高级氧化处理反应器，其特征在于，支撑座(12)顶面设有凹槽，套有石英玻璃套管的紫外灯管(13)下端位于支撑座(12)的凹槽内。
5.根据权利要求4所述的废水高级氧化处理反应器，其特征在于，出药球(14)上连有两个连接杆(22)，两个连接杆(22)中的一个连接杆(22)的另一端与氧化箱体(1)内壁固定连接，另一个连接杆(22)的另一端与折流板(4)连接。
6.根据权利要求5所述的废水高级氧化处理反应器，其特征在于，进药口(19)上设有端盖。
说明书
一种废水高级氧化处理反应器
技术领域
本实用新型涉及废水氧化处理技术领域，尤其涉及一种废水高级氧化处理反应器。
背景技术
氧化处理反应器是作为废水高级氧化的反应器，传统的氧化反应器的废水和氧化剂混合采用搅拌器混合，反应器设备的反应釜的深度设计较高，必须采用长轴搅拌，长轴搅拌器易出现故障，且搅拌效率不高，存在混合不充分的问题。此外，现有的氧化处理反应器的占用面积大，且臭氧的利用率低。
发明内容
本实用新型旨在解决现有技术的不足，而提供一种废水高级氧化处理反应器。
本实用新型为实现上述目的，采用以下技术方案：一种废水高级氧化处理反应器，包括氧化箱体，氧化箱体内腔从下至上依次设有内部中空的臭氧出气盘、分布网和若干交错分布的折流板，折流板与氧化箱体内壁固定连接，且折流板将氧化箱体内腔分隔成蛇形分布的腔体通道，腔体通道下端连通有进水管，上端连通有出水管，臭氧出气盘顶面设有若干出气孔，臭氧出气盘一侧连有进气管，进气管的一端伸出氧化箱体后连有臭氧发生器，进气管上安装有单向阀，氧化箱体内顶面连有若干竖直的紫外灯管，紫外灯管下端依次穿过折流板，分布网上连有若干用于支撑紫外灯管下端的支撑座，位于折流板与氧化箱体内壁之间的腔体通道内设有内部中空的出药球，出药球上设有若干出药孔，出药球上连有进药支管，进药支管另一端穿出氧化箱体后连有进药总管，进药总管的一端封堵，另一端连有药箱，进药总管与药箱连接的一端伸入到药箱底部，且进药总管与药箱连接的一端安装有一号循环泵，药箱上安装有进药口，氧化箱体外侧设有循环管，循环管的上端与氧化箱体上部空间连通，循环管的下端与氧化箱体下部空间连通，循环管上安装有将待处理废水从下至上泵入氧化箱体内的二号循环泵。
进水管和出水管均与氧化箱体固定连接，且进水管和出水管上均安装有开关阀。
紫外灯管外套有石英玻璃套管。
支撑座顶面设有凹槽，套有石英玻璃套管的紫外灯管下端位于支撑座的凹槽内。
出药球上连有两个连接杆，两个连接杆中的一个连接杆的另一端与氧化箱体内壁固定连接，另一个连接杆的另一端与折流板连接。
进药口上设有端盖。
本实用新型的有益效果是：本实用新型折流板形成的蛇形腔体通道可以使臭氧和污水混合充分，在混合氧化的过程中，紫外灯管产生的紫外线对废水进行杀菌处理，进一步对污水进行净化，循环管和二号循环泵配合工作，可以使臭氧与废水充分混合，增加了臭氧的利用率；出药球、进药支管、进药总管、一号循环泵和药箱配合工作，可以向氧化箱体内添加氧化药剂，进一步提高了本实用新型的氧化能力。本实用新型通过污水循环实现与臭氧的充分混合，占地面积小，且臭氧的利用率高；本实用新型无需长轴搅拌，解决了因反应釜的深度较深导致长轴搅拌器易出现故障的问题。
（发明人：杜卫东; 王波; 杜文涛; 庞红扬）
