申请日2021.05.10
公开日期2021.12.14
IPC分类C02F9/04
摘要
本实用新型公开了一种芬顿氧化反应装置,涉及污水处理设备技术领域,包括反应筒体和加药装置,反应筒体下部侧壁安装有进水管,反应筒体的顶端敞口并设为出水端,反应筒体内安装有曝气装置,反应筒体的侧壁安装有两个呈上下分布的整流器,整流器的内腔与反应筒体的内腔连通,整流器内安装有若干整流格栅;两整流器之间另通过循环管连接,循环管上安装有液泵;加药装置通过加药管与循环管连接。本实用新型能快速有效地将二价铁离子、过氧化氢与废水充分混合反应,实现高效处理。
权利要求
1.一种芬顿氧化反应装置,包括反应筒体和加药装置,所述反应筒体下部侧壁安装有进水管,反应筒体的顶端敞口并设为出水端,其特征在于,所述反应筒体内安装有曝气装置,所述反应筒体的侧壁安装有两个呈上下分布的整流器,所述整流器的内腔与反应筒体的内腔连通,整流器内安装有若干整流格栅;两所述整流器之间另通过循环管连接,所述循环管上安装有液泵;所述加药装置通过加药管与循环管连接。
2.根据权利要求1所述的一种芬顿氧化反应装置,其特征在于,所述加药装置包括硫酸亚铁溶液加药装置和过氧化氢加药装置,所述硫酸亚铁溶液加药装置和过氧化氢加药装置分别通过加药管与循环管连接。
3.根据权利要求1所述的一种芬顿氧化反应装置,其特征在于,每所述整流器内的整流格栅均位于该整流器与反应筒体的连接端和该整流器与循环管的连接端之间,每所述整流器内的整流格栅均设有间隔分布的两块,且两块整流格栅之间设有铁碳填料。
4.根据权利要求1所述的一种芬顿氧化反应装置,其特征在于,所述曝气装置为环形结构,曝气装置的外圈壁与反应筒体的内壁固定连接,曝气装置的出气孔位于曝气装置的内圈壁上,所述曝气装置通过管道与曝气风机连接。
5.根据权利要求1所述的一种芬顿氧化反应装置,其特征在于,所述反应筒体内安装有一斜板沉淀层,所述斜板沉淀层位于进水管上方。
6.根据权利要求1所述的一种芬顿氧化反应装置,其特征在于,所述反应筒体的底部安装有排泥管,反应筒体的内底面设有斜坡,所述排泥管设置于斜坡最下端的反应筒体侧壁上。
7.根据权利要求1所述的一种芬顿氧化反应装置,其特征在于,所述反应筒体的顶端外围设有一圈环形的出水堰槽,所述出水堰槽侧壁安装有出水管。
说明书
一种芬顿氧化反应装置
技术领域
本实用新型涉及污水处理设备技术领域,尤其涉及一种芬顿氧化反应装置。
背景技术
芬顿反应是一种应用广泛的高效废水处理技术,利用过氧化氢与二价铁离子的混合溶液产生的强氧化性,具有去除难降解有机污染物的高能力,在印染废水、含油废水、含酚废水、焦化废水、含硝基苯废水、二苯胺废水等废水处理中有很广泛的应用。目前的芬顿氧化反应装置的缺陷在于,不能充分地让反应物相互混合,从而导致不能全部将废水中需要被氧化的还原性物质氧化,导致芬顿氧化反应装置处理的废水不彻底,有时甚至需要二次添加二价铁离子以及过氧化氢,无法实现高效处理,因此急需改进。
发明内容
本实用新型的目的在于克服上述技术的不足,提供一种芬顿氧化反应装置,能快速有效地将二价铁离子、过氧化氢与废水充分混合反应,实现高效处理。

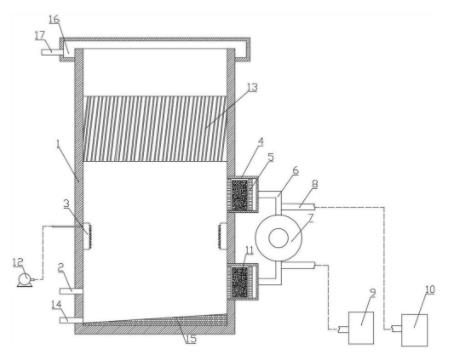

为实现上述实用新型目的,本实用新型采用的技术方案为:一种芬顿氧化反应装置,包括反应筒体和加药装置,所述反应筒体下部侧壁安装有进水管,反应筒体的顶端敞口并设为出水端,其特征在于,所述反应筒体内安装有曝气装置,所述反应筒体的侧壁安装有两个呈上下分布的整流器,所述整流器的内腔与反应筒体的内腔连通,整流器内安装有若干整流格栅;两所述整流器之间另通过循环管连接,所述循环管上安装有液泵;所述加药装置通过加药管与循环管连接。
本实用新型的进一步改进在于,所述加药装置包括硫酸亚铁溶液加药装置和过氧化氢加药装置,所述硫酸亚铁溶液加药装置和过氧化氢加药装置分别通过加药管与循环管连接。
本实用新型的进一步改进在于,每所述整流器内的整流格栅均位于该整流器与反应筒体的连接端和该整流器与循环管的连接端之间,每所述整流器内的整流格栅均设有间隔分布的两块,且两块整流格栅之间设有铁碳填料,在混合整流的同时,利用铁碳填料作为反应催化剂,促进反应进行。
本实用新型的进一步改进在于,所述曝气装置为环形结构,曝气装置的外圈壁与反应筒体的内壁固定连接,曝气装置的出气孔位于曝气装置的内圈壁上,所述曝气装置通过管道与曝气风机连接,通过设置曝气装置,提高反应物的混合反应效率,曝气装置采用环形设计,且出气孔位于曝气装置的内圈壁上,可防止杂质下落堵住出气孔。
本实用新型的进一步改进在于,所述反应筒体内安装有一斜板沉淀层,所述斜板沉淀层位于进水管上方,实现泥水分离。
本实用新型的进一步改进在于,所述反应筒体的底部安装有排泥管,反应筒体的内底面设有斜坡,所述排泥管设置于斜坡最下端的反应筒体侧壁上,便于排泥。
本实用新型的进一步改进在于,所述反应筒体的顶端外围设有一圈环形的出水堰槽,所述出水堰槽侧壁安装有出水管。
本实用新型的有益效果为:
本实用新型通过设置整流器、循环管和液泵,通过往循环管内加药,利用液泵和整流器实现强制循环混合,使得反应物充分相互混合,保证废水被快速有效处理,且处理彻底,无需二次添加二价铁离子以及过氧化氢。
(发明人:刘伯中)
