申请日2021.04.28
公开日期2021.12.17
IPC分类C02F9/04
摘要
本实用新型公开了一种一体化斜管沉淀池污水处理设备，包括池体，所述池体的内腔设置有斜管层，所述池体左侧的顶部固定连接有过滤箱，所述过滤箱的左侧固定连接有第一水泵，所述第一水泵的出水管与过滤箱相连通，所述过滤箱内腔的左侧固定连接有螺纹管。本实用新型具备方便对斜管进行冲洗清理及具有预过滤功能的优点，解决了现有的一体化斜管沉淀池污水处理设备，在使用过程中，不便于使用者对斜管进行冲洗清理，导致在长时间使用时，絮凝物容易粘附在斜管内壁，从而影响过滤效果，且由于结构单一，不具有预过滤功能，不能对污水中含有的较大杂质进行预先过滤，降低了污水处理设备适用性的问题。
权利要求

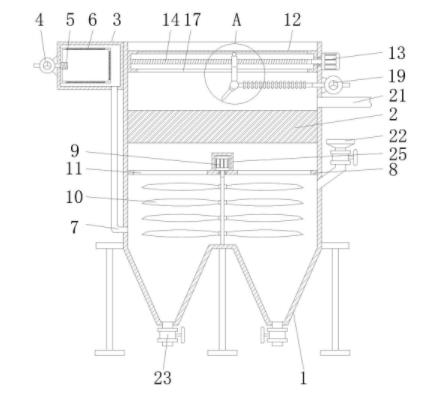

1.一种一体化斜管沉淀池污水处理设备，包括池体(1)，其特征在于：所述池体(1)的内腔设置有斜管层(2)，所述池体(1)左侧的顶部固定连接有过滤箱(3)，所述过滤箱(3)的左侧固定连接有第一水泵(4)，所述第一水泵(4)的出水管与过滤箱(3)相连通，所述过滤箱(3)内腔的左侧固定连接有螺纹管(5)，所述螺纹管(5)的表面螺纹套设有过滤筒(6)，所述过滤筒(6)与螺纹管(5)螺纹连接，所述过滤箱(3)底部的右侧连通有输水管(7)，所述输水管(7)的底端与池体(1)相连通，所述池体(1)的内腔固定连接有隔板(8)，所述隔板(8)的顶部固定连接有第一电机(9)，所述第一电机(9)的转轴贯穿至隔板(8)的底部并固定连接有搅拌杆(10)，所述搅拌杆(10)的底端与池体(1)的内壁活动连接，所述隔板(8)顶部的两侧均开设有矩形孔(11)，所述池体(1)内腔两侧的顶部固定连接有驱动箱(12)，所述池体(1)右侧的顶部固定连接有第二电机(13)，所述第二电机(13)的转轴依次贯穿池体(1)和驱动箱(12)并固定连接有丝杆(14)，所述丝杆(14)的表面螺纹套设有螺纹套(15)，所述螺纹套(15)的底部固定连接有连接块(16)，所述驱动箱(12)的底部开设有长孔(17)，所述连接块(16)的底部贯穿长孔(17)并固定连接有冲洗管(18)，所述池体(1)右侧的顶部固定连接有第二水泵(19)，所述第二水泵(19)的出水管贯穿至池体(1)的内腔并连通有伸缩管(20)，所述伸缩管(20)的左端与冲洗管(18)相连通，所述池体(1)右侧的顶部连通有矩形溢流管(21)，所述池体(1)的右侧连通有进料阀(22)，所述池体(1)的底部连通有排料阀(23)。
2.根据权利要求1所述的一种一体化斜管沉淀池污水处理设备，其特征在于：所述过滤箱(3)的前侧固定连接有密封板(24)，所述密封板(24)前侧的四角均贯穿设置有螺栓，螺栓的后端贯穿密封板(24)并与过滤箱(3)螺纹连接。
3.根据权利要求1所述的一种一体化斜管沉淀池污水处理设备，其特征在于：所述隔板(8)的顶部固定连接有保护箱(25)，所述第一电机(9)位于保护箱(25)的内腔。
4.根据权利要求1所述的一种一体化斜管沉淀池污水处理设备，其特征在于：所述螺纹套(15)的顶部固定连接有滑块，所述驱动箱(12)内腔的顶部开设有滑槽，滑块的顶部延伸至滑槽的内腔。
5.根据权利要求1所述的一种一体化斜管沉淀池污水处理设备，其特征在于：所述池体(1)两侧的前侧和后侧均固定连接有支板，支板的底部与池体(1)的底部均固定连接有支腿。
6.根据权利要求1所述的一种一体化斜管沉淀池污水处理设备，其特征在于：所述池体(1)前侧的底部固定连接有控制器(26)，所述控制器(26)分别与第一水泵(4)、第一电机(9)、第二电机(13)和第二水泵(19)电性连接。
说明书
一种一体化斜管沉淀池污水处理设备
技术领域
本实用新型涉及斜管沉淀池技术领域，具体为一种一体化斜管沉淀池污水处理设备。
背景技术
斜管沉淀池是指在沉淀区内设有斜管的沉淀池，组装形式有斜管和支管两种，在平流式或竖流式沉淀池的沉淀区内利用倾斜的平行管或平行管道(有时可利用蜂窝填料)分割成一系列浅层沉淀层，被处理的和沉降的沉泥在各沉淀浅层中相互运动并分离。
现有的一体化斜管沉淀池污水处理设备，在使用过程中，不便于使用者对斜管进行冲洗清理，导致在长时间使用时，絮凝物容易粘附在斜管内壁，从而影响过滤效果，且由于结构单一，不具有预过滤功能，不能对污水中含有的较大杂质进行预先过滤，降低了污水处理设备的适用性。
实用新型内容
本实用新型的目的在于提供一种一体化斜管沉淀池污水处理设备，具备方便对斜管进行冲洗清理及具有预过滤功能的优点，解决了现有的一体化斜管沉淀池污水处理设备，在使用过程中，不便于使用者对斜管进行冲洗清理，导致在长时间使用时，絮凝物容易粘附在斜管内壁，从而影响过滤效果，且由于结构单一，不具有预过滤功能，不能对污水中含有的较大杂质进行预先过滤，降低了污水处理设备适用性的问题。
为实现上述目的，本实用新型提供如下技术方案：一种一体化斜管沉淀池污水处理设备，包括池体，所述池体的内腔设置有斜管层，所述池体左侧的顶部固定连接有过滤箱，所述过滤箱的左侧固定连接有第一水泵，所述第一水泵的出水管与过滤箱相连通，所述过滤箱内腔的左侧固定连接有螺纹管，所述螺纹管的表面螺纹套设有过滤筒，所述过滤筒与螺纹管螺纹连接，所述过滤箱底部的右侧连通有输水管，所述输水管的底端与池体相连通，所述池体的内腔固定连接有隔板，所述隔板的顶部固定连接有第一电机，所述第一电机的转轴贯穿至隔板的底部并固定连接有搅拌杆，所述搅拌杆的底端与池体的内壁活动连接，所述隔板顶部的两侧均开设有矩形孔，所述池体内腔两侧的顶部固定连接有驱动箱，所述池体右侧的顶部固定连接有第二电机，所述第二电机的转轴依次贯穿池体和驱动箱并固定连接有丝杆，所述丝杆的表面螺纹套设有螺纹套，所述螺纹套的底部固定连接有连接块，所述驱动箱的底部开设有长孔，所述连接块的底部贯穿长孔并固定连接有冲洗管，所述池体右侧的顶部固定连接有第二水泵，所述第二水泵的出水管贯穿至池体的内腔并连通有伸缩管，所述伸缩管的左端与冲洗管相连通，所述池体右侧的顶部连通有矩形溢流管，所述池体的右侧连通有进料阀，所述池体的底部连通有排料阀。
优选的，所述过滤箱的前侧固定连接有密封板，所述密封板前侧的四角均贯穿设置有螺栓，螺栓的后端贯穿密封板并与过滤箱螺纹连接。
优选的，所述隔板的顶部固定连接有保护箱，所述第一电机位于保护箱的内腔。
优选的，所述螺纹套的顶部固定连接有滑块，所述驱动箱内腔的顶部开设有滑槽，滑块的顶部延伸至滑槽的内腔。
优选的，所述池体两侧的前侧和后侧均固定连接有支板，支板的底部与池体的底部均固定连接有支腿。
优选的，所述池体前侧的底部固定连接有控制器，所述控制器分别与第一水泵、第一电机、第二电机和第二水泵电性连接。
与现有技术相比，本实用新型的有益效果如下：
1、本实用新型通过过滤箱、第一水泵、螺纹管、过滤筒、输水管、驱动箱、第二电机、丝杆、螺纹套、连接块、长孔、冲洗管、第二水泵和伸缩管的配合，具备方便对斜管进行冲洗清理及具有预过滤功能的优点，解决了现有的一体化斜管沉淀池污水处理设备，在使用过程中，不便于使用者对斜管进行冲洗清理，导致在长时间使用时，絮凝物容易粘附在斜管内壁，从而影响过滤效果，且由于结构单一，不具有预过滤功能，不能对污水中含有的较大杂质进行预先过滤，降低了污水处理设备适用性的问题。
2、本实用新型通过设置过滤箱、第一水泵、螺纹管和过滤筒，可以对污水中含有的较大杂质进行预先过滤，通过设置第一电机和搅拌杆，可以对污水与絮凝剂之间进均匀混合，通过设置丝杆、螺纹套和连接块，使冲洗管可以进行左右移动，增加冲洗效果，通过设置冲洗管和第二水泵，可以对斜管的内壁进行冲洗，从而防止絮凝物粘附在斜管的内壁，通过设置进料阀，方便对絮凝剂进行添加。
（发明人：王永海）
