申请日2021.04.30
公开日期2021.12.14
IPC分类C02F9/14
摘要
一种乡村生活污水处理系统，原水集水池的进液管设有格栅；原水集水池通过进、出液管连接抽液泵；进、出液管上设有曝气装置；曝气装置设有进气管；原水集水池上方固定沉淀槽，沉淀槽上固定溢流板，沉淀槽一侧连接排液管；沉淀槽通过污泥管连接污泥泵；污泥泵连接进液管。乡村个户排放的污水及粪水通过格栅将垃圾分离后，进入原水集水池，抽液泵及曝气装置的作用下，原水集水池中液体形成涡旋，并结合菌液进行发酵处理，流动的液体通过溢流板进入沉淀槽，污泥沉淀，清水通过排液管排出，污泥由污泥泵抽出，再经过格栅过滤后，进入原水集水池循环处理。有效收集乡村的生活污水及粪水，集中化高效处理，改善生活环境，降低乡村污水排放污染。
权利要求

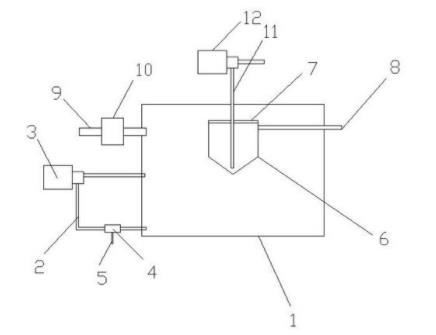

1.一种乡村生活污水处理系统，包括原水集水池（1），其特征在于，原水集水池（1）的进液管（9）设有格栅（10）；原水集水池（1）通过进、出液管（2）连接抽液泵（3）；进、出液管（2）上设有曝气装置（4）；曝气装置（4）设有进气管（5）；原水集水池（1）上方固定沉淀槽（6），沉淀槽（6）上固定溢流板（7），沉淀槽（6）一侧连接排液管（8）；沉淀槽（6）通过污泥管（11）连接污泥泵（12）；污泥泵（12）连接进液管（9）。
2.根据权利要求1所述的一种乡村生活污水处理系统，其特征在于，所述的进、出液管（2）设置在原水集水池（1）上有高度差、并且不在一条位置。
3.根据权利要求1所述的一种乡村生活污水处理系统，其特征在于，所述的曝气装置（4）为微纳米曝气装置或由气泵连接进气管（5）。
4.根据权利要求1所述的一种乡村生活污水处理系统，其特征在于，所述的进液管（9）添加菌液。
说明书
一种乡村生活污水处理系统
技术领域
本实用新型属于污水处理技术领域，具体涉及一种乡村生活污水处理系统。
背景技术
厕所里基本物质是人粪尿，对于厕所里的排泄物没有很好的处理方法：在农村等地区，由于没有下水管网，厕所里的物质一般会采用堆肥，或者转移填埋等方式处理；化粪池是我国城乡每个小区都配备的必要设备，全国13.6亿人每年产生超亿吨的粪便污泥。根据国家规定，化粪池应以3个月至1年为一个清掏周期，大量粪便污泥的清掏转移，对周边环境造成了二次污染。因此，原位解决化粪池污泥的无害化处理问题，减少清掏工作，不再让化粪池污泥成为水污染的污染源，已迫在眉睫。
发明内容
为了克服上述现有技术的不足，本实用新型的目的提供一种乡村生活污水处理系统，能够有效的处理乡村污水的问题。
为了实现上述目的，本实用新型采用的技术方案是：
一种乡村生活污水处理系统，包括原水集水池（1），其特征在于，原水集水池（1）的进液管（9）设有格栅（10）；原水集水池（1）通过进、出液管（2）连接抽液泵（3）；进、出液管（2）上设有曝气装置（4）；曝气装置（4）设有进气管（5）；原水集水池（1）上方固定沉淀槽（6），沉淀槽（6）上固定溢流板（7），沉淀槽（6）一侧连接排液管（8）；沉淀槽（6）通过污泥管（11）连接污泥泵（12）；污泥泵（12）连接进液管（9）。
所述的进、出液管（2）设置在原水集水池（1）上有高度差、并且不在一条位置。
所述的曝气装置（4）为微纳米曝气装置或由气泵连接进气管（5）。
所述的进液管（9）添加菌液。
本实用新型的有益效果是：
有效收集乡村的生活污水及粪水，集中化高效处理，改善生活环境，降低乡村污水排放污染，降低粪水收集支出。
（发明人：丁庆）
