申请日2021.04.28
公开日期2021.12.07
IPC分类B01D36/02
摘要
本实用新型公开了一种用于生猪养殖场污水处理的废水循环利用设备，包括箱体，所述箱体上端开设有穿槽，所述穿槽内滑动设有进水管，所述箱体靠近上端的两侧均开设有开口，且所述开口内均滑动设有过滤箱，所述过滤箱底端固定嵌设有过滤网，所述箱体两侧内壁均固定设有与所述过滤箱相匹配的滑轨。有益效果：在箱体的两侧均设有过滤箱和过滤网，当其中一个过滤箱发生堵塞时，能够切换至另一个过滤箱工作，从而能够将发生堵塞的过滤箱从箱体内抽出，从而能够便于对过滤箱进行清理，非常方便，而且清理过程中能够继续进行废水处理，从而不会降低废水的处理速率。
权利要求

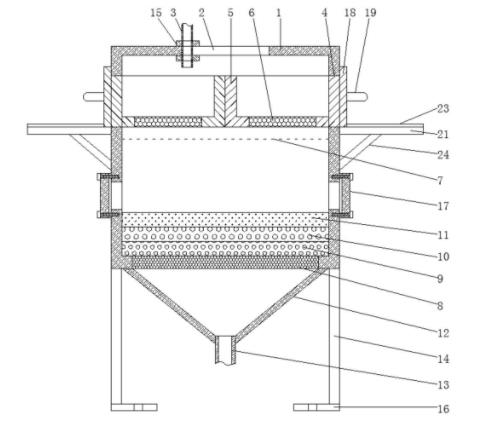

1.一种用于生猪养殖场污水处理的废水循环利用设备，其特征在于，包括箱体(1)，所述箱体(1)上端开设有穿槽(2)，所述穿槽(2)内滑动设有进水管(3)，所述箱体(1)靠近上端的两侧均开设有开口(4)，且所述开口(4)内均滑动设有过滤箱(5)，所述过滤箱(5)底端固定嵌设有过滤网(6)，所述箱体(1)两侧内壁均固定设有与所述过滤箱(5)相匹配的滑轨(7)，所述箱体(1)下端固定嵌设有金属网(8)，所述箱体(1)底端由下往上依次设有细沙过滤层(9)、粗沙过滤层(10)和活性炭颗粒层(11)，所述箱体(1)下端固定设有与所述金属网(8)相匹配的集水斗(12)，且所述集水斗(12)下固定设有排水管(13)，所述箱体(1)的四个角下均固定设有支撑柱(14)。
2.根据权利要求1所述的一种用于生猪养殖场污水处理的废水循环利用设备，其特征在于，所述进水管(3)外壁固定套设有数量为两个的限位环(15)，且所述限位环(15)分别位于所述穿槽(2)的上下两侧。
3.根据权利要求1所述的一种用于生猪养殖场污水处理的废水循环利用设备，其特征在于，所述支撑柱(14)下均固定设有安装板(16)，且所述安装板(16)均开设有安装孔。
4.根据权利要求1所述的一种用于生猪养殖场污水处理的废水循环利用设备，其特征在于，所述箱体(1)中部两侧均开设有清理口，所述清理口外壁均通过螺栓固定设有盖板(17)，且所述盖板(17)内壁均固定设有密封垫。
5.根据权利要求1所述的一种用于生猪养殖场污水处理的废水循环利用设备，其特征在于，所述过滤箱(5)外端均固定设有挡板(18)，且所述挡板(18)外壁均固定设有把手(19)。
6.根据权利要求5所述的一种用于生猪养殖场污水处理的废水循环利用设备，其特征在于，所述滑轨(7)上均固定设有第一限位凸起(22)，且所述过滤箱(5)和所述挡板(18)下端两侧均开设有与所述第一限位凸起(22)相匹配的滑槽(20)。
7.根据权利要求6所述的一种用于生猪养殖场污水处理的废水循环利用设备，其特征在于，所述箱体(1)两侧外壁均固定设有数量为两个的且与所述过滤箱(5)相匹配的支撑轨(21)，且所述支撑轨(21)上均设有与所述滑槽(20)相匹配的第二限位凸起(23)，所述支撑轨(21)与所述箱体(1)之间均固定设有加强杆(24)。
说明书
一种用于生猪养殖场污水处理的废水循环利用设备
技术领域
本实用新型涉及养殖场污水处理技术领域，具体来说，涉及一种用于生猪养殖场污水处理的废水循环利用设备。
背景技术
养猪场废水由养猪场出来后流经格栅、滤网，经格栅、滤网网除去大部分体积较大的杂物后，进入沼气池。在沼气池内，有机物在厌氧条件下进行水解，由生物难降解的高分子有机物转变成生物易降解的小分子有机物，以便后续工艺处理后进行废水循环利用。然而现有的养猪场废水处理装置中，滤网经常发生堵塞，并且清理工作十分不方便，而且清理滤网时无法进行废水处理，导致废水处理速率大大降低。
针对相关技术中的问题，目前尚未提出有效的解决方案。
实用新型内容
本实用新型的目的在于提供一种用于生猪养殖场污水处理的废水循环利用设备，以解决上述背景技术中提出的问题。
为实现上述目的，本实用新型提供如下技术方案：一种用于生猪养殖场污水处理的废水循环利用设备包括箱体，所述箱体上端开设有穿槽，所述穿槽内滑动设有进水管，所述箱体靠近上端的两侧均开设有开口，且所述开口内均滑动设有过滤箱，所述过滤箱底端固定嵌设有过滤网，所述箱体两侧内壁均固定设有与所述过滤箱相匹配的滑轨，所述箱体下端固定嵌设有金属网，所述箱体底端由下往上依次设有细沙过滤层、粗沙过滤层和活性炭颗粒层，所述箱体下端固定设有与所述金属网相匹配的集水斗，且所述集水斗下固定设有排水管，所述箱体的四个角下均固定设有支撑柱。
进一步的，所述进水管外壁固定套设有数量为两个的限位环，且所述限位环分别位于所述穿槽的上下两侧。
进一步的，所述支撑柱下均固定设有安装板，且所述安装板均开设有安装孔。
进一步的，所述箱体中部两侧均开设有清理口，所述清理口外壁均通过螺栓固定设有盖板，且所述盖板内壁均固定设有密封垫。
进一步的，所述过滤箱外端均固定设有挡板，且所述挡板外壁均固定设有把手。
进一步的，所述滑轨上均固定设有第一限位凸起，且所述过滤箱和所述挡板下端两侧均开设有与所述第一限位凸起相匹配的滑槽。
进一步的，所述箱体两侧外壁均固定设有数量为两个的且与所述过滤箱相匹配的支撑轨，且所述支撑轨上均设有与所述滑槽相匹配的第二限位凸起，所述支撑轨与所述箱体之间均固定设有加强杆。
与现有技术相比，本实用新型具有以下有益效果：在箱体的两侧均设有过滤箱和过滤网，当其中一个过滤箱发生堵塞时，能够切换至另一个过滤箱工作，从而能够将发生堵塞的过滤箱从箱体内抽出，从而能够便于对过滤箱进行清理，非常方便，而且清理过程中能够继续进行废水处理，从而不会降低废水的处理速率。
（发明人：杨国兴）
