申请日2021.04.28
公开日期2021.12.07
IPC分类C02F3/02;C02F7/00;C02F101/30
摘要

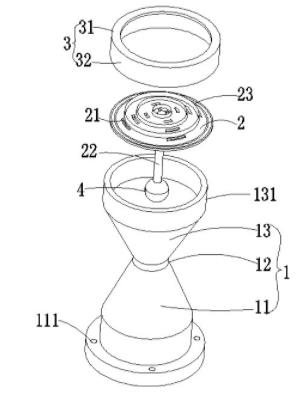

本实用新型涉及一种污水池曝气装置，包括曝气本体，膜片，固定件与密封球，曝气本体包括进气腔、连管与出气腔，进气腔与出气腔截面呈漏斗状，连管呈圆筒状，连管两端分别与进气腔及出气腔较小的一端连通，膜片截面呈弧形，膜片上设置有若干微孔，膜片设置在出气腔远离连管的一端上，固定件盖合在膜片上并与出气腔可拆卸连接，膜片与出气腔相邻的一端设置有连杆，连杆另一端与密封球连接，密封球抵接在连管与所述出气腔的连接处。本实用新型将进气腔、连管与出气腔连接组成沙漏状，曝气时，溢出的气体气压更大，流速更快，曝气溶氧更加充分。
权利要求
1.一种污水池曝气装置，其特征在于：包括曝气本体，膜片，固定件与密封球，所述曝气本体包括进气腔、连管与出气腔，所述进气腔与所述出气腔截面呈漏斗状，所述连管呈圆筒状，所述连管两端分别与所述进气腔及所述出气腔较小的一端连通，所述膜片截面呈弧形，所述膜片上设置有若干微孔，所述膜片设置在出气腔远离所述连管的一端上，所述固定件盖合在所述膜片上并与所述出气腔可拆卸连接，所述膜片与所述出气腔相邻的一端设置有连杆，所述连杆另一端与密封球连接，所述密封球抵接在所述连管与所述出气腔的连接处。
2.如权利要求1所述的一种污水池曝气装置，其特征在于：所述膜片背离所述出气腔的一侧还设置有若干扰流片。
3.如权利要求2所述的一种污水池曝气装置，其特征在于：所述膜片边部设置有连接部，所述连接部与所述固定件相邻一侧设置有凹槽，所述固定件包括压边与牙筒，所述牙筒与所述压边外圈垂直连接，所述压边内侧对应所述凹槽设置有呈环状的凸起。
4.如权利要求3所述的一种污水池曝气装置，其特征在于：所述牙筒内侧设置有螺纹结构，所述出气腔背离所述连管的一端设置有安装筒，所述安装筒外侧设置有螺纹结构。
5.如权利要求4所述的一种污水池曝气装置，其特征在于：所述膜片与所述出气腔相邻的一侧粘有防水布料。
6.如权利要求1或5所述的一种污水池曝气装置，其特征在于：所述进气腔背离所述连管的一侧设置有安装法兰。
说明书
一种污水池曝气装置
技术领域
本实用新型涉及污水处理装置技术领域，特别是涉及一种污水池曝气装置。
背景技术
生活污水中一般含有大量的有机物，为了快速分解污水中的有机物，需要在污水池中加入曝气系统，通过曝气系统向污水池底部灌注氧气，确保污水池中微生物供氧充分，进而氧化污水中的有机物。
现有的曝气装置一般包括管路与曝气装置，曝气装置安装在管路上，管路的进气口与鼓风机连通，鼓气时，气体经过管路从曝气装置喷出，完成曝气过程。现有曝气装置完全依靠气压搅动污水，溶氧不够充分，进而影响污水池水处理的效率，其次，曝气装置停止曝气时，污水容易渗透膜片进入曝气装置内部，导致曝气效率降低。
实用新型内容
基于此，有必要针对现有的污水池底部的曝气装置曝气强度低导致溶氧效率低，容易渗入污水的情况，提供一种污水池曝气装置。
一种污水池曝气装置，包括曝气本体，膜片，固定件与密封球，所述曝气本体包括进气腔、连管与出气腔，所述进气腔与所述出气腔截面呈漏斗状，所述连管呈圆筒状，所述连管两端分别与所述进气腔及所述出气腔较小的一端连通，所述膜片截面呈弧形，所述膜片上设置有若干微孔，所述膜片设置在出气腔远离所述连管的一端上，所述固定件盖合在所述膜片上并与所述出气腔可拆卸连接，所述膜片与所述出气腔相邻的一端设置有连杆，所述连杆另一端与密封球连接，所述密封球抵接在所述连管与所述出气腔的连接处。
优选的，所述膜片背离所述出气腔的一侧还设置有若干扰流片。
优选的，所述膜片边部设置有连接部，所述连接部与所述固定件相邻一侧设置有凹槽，所述固定件包括压边与牙筒，所述牙筒与所述压边外圈垂直连接，所述压边内侧对应所述凹槽设置有呈环状的凸起。
优选的，所述牙筒内侧设置有螺纹结构，所述出气腔背离所述连管的一端设置有安装筒，所述安装筒外侧设置有螺纹结构。
优选的，所述膜片与所述出气腔相邻的的一侧粘粘有防水布料。
优选的，所述进气腔背离所述连管的一侧设置有安装法兰。
本实用新型的有益之处在于：1、将进气腔、连管与出气腔连接组成沙漏状，曝气时，气体经过出气腔进入连管内，抬升密封球，气体的气压进一步增大，密封球高度上升，使得橡胶制成的膜片鼓膜，其上的微孔张开，高压气体溢出，完成曝气，溢出的气体相较于普通的微孔式曝气装置，气体气压更大，流速更快，曝气溶氧更加充分；2、膜片通过固定件可拆卸安装在出气腔上端，便于后续维护检修时，更换膜片，不用整体更换曝气装置，成本低。
（发明人：游建华; 陈秋林）
