申请日2021.04.30
公开日期2021.12.07
IPC分类C02F3/28
摘要
本实用新型涉及一种自动反洗反硝化滤池装置，属于污水处理设备技术领域。主要包括进水配水箱、滤池主体装置、反洗排水箱、虹吸反洗管道、虹吸反洗管道支管、虹吸反洗停止管、排气管、气体反洗管道、液位传感器K01、转刷曝气装置B01，所述的进水配水箱与滤池主体装置连通，滤池主体装置与反洗排水箱通过虹吸反洗管道连通，所述的虹吸反洗管道上设有虹吸反洗停止管、虹吸反洗管道支管和排气管，所述的滤池主体装置内部设有气体反洗管道，液位传感器K01安装在反洗排水箱上，转刷曝气装置B01安装在进水配水箱内；采用转刷曝气装置提前充氧，设备曝气系统、反洗系统外置，检修维护较为方便，能够虹吸自动反洗，节约运营成本。
权利要求

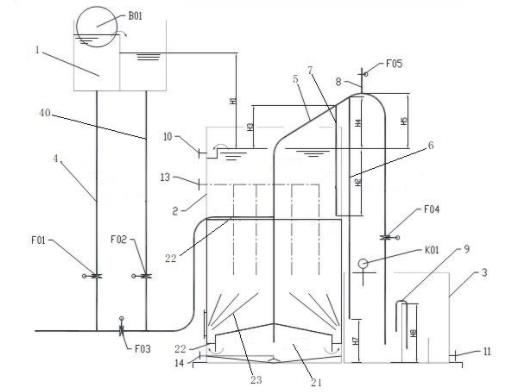

1.一种自动反洗反硝化滤池装置，其特征在于：所述的自动反洗反硝化滤池装置包括进水配水箱（1）、滤池主体装置（2）、虹吸反洗收水仓（21）、滤料隔板（22）、进水布水隔板（23）、反洗排水箱（3）、第一进水管道（4）、第二进水管道（40）、虹吸反洗管道（5）、虹吸反洗管道支管（6）、虹吸反洗停止管（7）、排气管(8)、气体反洗管道（13）、液位传感器K01、转刷曝气装置B01，所述的第一进水管道（4）的末端与进水配水箱（1）连通，进水配水箱（1）与滤池主体装置（2）通过第二进水管道（40）连通，滤池主体装置（2）与反洗排水箱（3）通过虹吸反洗管道（5）连通，所述的滤池主体装置（2）底部设有虹吸反洗收水仓（21），滤池主体装置（2）内设有滤料隔板（22），虹吸反洗收水仓（21）出水口上方设有进水布水隔板（23），所述的滤池主体装置（2）内填充有填料，所述的虹吸反洗管道（5）上设有虹吸反洗停止管（7）、虹吸反洗管道支管（6）和排气管(8)，所述的滤池主体装置（2）内部设有气体反洗管道（13），液位传感器K01安装在反洗排水箱（3）上，转刷曝气装置B01安装在进水配水箱（1）内；所述的第一进水管道（4）、第二进水管道（40）、排气管(8)上分别设有阀门F01、阀门F02、阀门F05，虹吸反洗管道（5）末端设有阀门F04；所述的滤池主体装置（2）顶部设有排水口（10）、底部设有底部排污口（14），反洗排水箱（3）底部设有水箱排水口（11）。
2.如权利要求1所述的一种自动反洗反硝化滤池装置，其特征在于：所述的反洗排水箱（3）内设有虹吸排水的水箱排水管（9）。
3.如权利要求1或2所述的一种自动反洗反硝化滤池装置，其特征在于：所述的第一进水管道（4）与第二进水管道（40）通过连通管连通，连通管上设有阀门F03。
4.如权利要求3所述的一种自动反洗反硝化滤池装置，其特征在于：所述的进水布水隔板（23）分为2至5层环形布置。
5.如权利要求1、2、4任意一条所述的一种自动反洗反硝化滤池装置，其特征在于：所述的滤池主体装置（2）内填料为泡沫滤珠滤料。
6.如权利要求5所述的一种自动反洗反硝化滤池装置，其特征在于：所述的气体反洗管道（13）包括进气主管和支管道，所述的支管道垂直与进气主管连接，支管道在填料区域侧壁开孔。
说明书
一种自动反洗反硝化滤池装置
技术领域
本实用新型属于污水处理设备技术领域，具体涉及一种自动反洗反硝化滤池装置。
背景技术
现有滤池设备多采用底部进水、布水，滤料采用密度比水大的物质作为填料使用，反洗管道同是位于底部填料覆盖埋压，进水布水系统、曝气系统或反洗系统易出现由于堵塞引起的设备的布水布气不均，局部死区等现象，从而影响设备运行效果，并且检修时间较长，维护繁琐。
发明内容
为了克服背景技术中易出现由于堵塞引起的设备的布水布气不均，局部死区等现象，从而影响设备运行效果，并且检修时间较长，维护繁琐的问题，本实用新型提供一种自动反洗反硝化滤池装置，转刷曝气装置提前充氧，装置曝气系统、反洗系统外置，检修维护较为方便方便；系统的排水箱自控系统可减少人工操作；虹吸自动反洗，节约运营成本。
为实现上述目的，本实用新型是通过如下技术方案实现的：一种自动反洗反硝化滤池装置主要包括进水配水箱、滤池主体装置、虹吸反洗收水仓、滤料隔板、进水布水隔板、反洗排水箱、第一进水管道、第二进水管道、虹吸反洗管道、虹吸反洗管道支管、虹吸反洗停止管、排气管、气体反洗管道、液位传感器K01、转刷曝气装置B01，所述的第一进水管道的末端与进水配水箱连通，进水配水箱与滤池主体装置通过第二进水管道连通，滤池主体装置与反洗排水箱通过虹吸反洗管道连通，所述的滤池主体装置底部设有虹吸反洗收水仓，滤池主体装置内设有滤料隔板，虹吸反洗收水仓出水口上方设有进水布水隔板，所述的滤池主体装置内填充有填料，所述的虹吸反洗管道上设有虹吸反洗停止管、虹吸反洗管道支管和排气管，所述的滤池主体装置内部设有气体反洗管道，液位传感器K01安装在反洗排水箱上，转刷曝气装置B01安装在进水配水箱内；所述的第一进水管道、第二进水管道、排气管上分别设有阀门F01、阀门F02、阀门F05，虹吸反洗管道末端设有阀门F04；所述的滤池主体装置顶部设有排水口、底部设有底部排污口，反洗排水箱底部设有水箱排水口。
所述的反洗排水箱内设有虹吸排水的水箱排水管。
所述的第一进水管道与第二进水管道通过连通管连通，连通管上设有阀门F03。
所述的进水布水隔板分为2至5层环形布置。
所述的滤池主体装置内填料为泡沫滤珠滤料。
所述的气体反洗管道包括进气主管和支管道，所述的支管道垂直与进气主管连接，支管道在填料区域侧壁开孔。
本实用新型的有益效果：
本实用新型采用转刷曝气装置提前充氧，设备曝气系统、反洗系统外置，检修维护较为方便，能够虹吸自动反洗，节约运营成本。
（发明人：赵晓磊; 郭鹏; 陈楠; 潘俊杰; 周钰; 苗成龙）
