申请日2021.04.28
公开日期2021.12.03
IPC分类C02F3/32;C02F3/30
摘要
一种生态复合型多介质填料污水处理系统，其包括依次连接的格栅调节池，厌氧池，兼氧池，好氧池，竖流沉淀池，以及一个与所述竖流沉淀池连接的二级富氧式垂直流人工湿地模块。所述二级富氧式垂直流人工湿地模块包括依次连接的一级人工湿地池，充氧池，二级人工湿地池，紫外消毒设备和清水池，两组分别设置且呈竖直分布在所述一级人工湿地池和二级人工湿地池中的净化颗粒层，一组设置在所述净化颗粒层上端的湿地植物，一个设置在所述净化颗粒层底部的布水管，一个设置在所述净化颗粒层上端的溢水管。本生态复合型多介质填料污水处理系统污水处理效率更高，挂膜效果更好，而且可以辅助生化池脱氮除磷，进一步提升污水净化效果。
权利要求
1.一种生态复合型多介质填料污水处理系统，其特征在于：所述生态复合型多介质填料污水处理系统包括依次连接的格栅调节池，厌氧池，兼氧池，好氧池，竖流沉淀池，以及一个与所述竖流沉淀池连接的二级富氧式垂直流人工湿地模块，所述二级富氧式垂直流人工湿地模块包括依次连接的一级人工湿地池，充氧池，二级人工湿地池，紫外消毒设备和清水池，两组分别设置且呈竖直分布在所述一级人工湿地池和二级人工湿地池中的净化颗粒层，一组设置在所述净化颗粒层上端的湿地植物，一个设置在所述净化颗粒层底部的布水管，一个设置在所述净化颗粒层上端的溢水管，以及分别设置在所述充氧池和清水池中的微孔曝气装置。
2.如权利要求1所述的生态复合型多介质填料污水处理系统，其特征在于：所述一级人工湿地池中的净化颗粒层由上至下依次为火山石、活化沸石、石灰石、多功能除磷陶粒、鹅软石。
3.如权利要求1所述的生态复合型多介质填料污水处理系统，其特征在于：所述二级人工湿地池中的净化颗粒层由上至下依次为蛭石、粗砂、活化沸石、多功能除磷陶粒、鹅软石。
4.如权利要求1所述的生态复合型多介质填料污水处理系统，其特征在于：所述一级人工湿地池的底部和二级人工湿地池的底部均设置有一个排空管。
5.如权利要求1所述的生态复合型多介质填料污水处理系统，其特征在于：所述一级人工湿地池和二级人工湿地池均设置有一个竖直设置且与所述布水管连接的观察口。
6.如权利要求1所述的生态复合型多介质填料污水处理系统，其特征在于：所述厌氧池包括两个分隔设置且互相连接的厌氧分池，以及设置在所述厌氧分池中的聚乙烯环形填料。
7.如权利要求1所述的生态复合型多介质填料污水处理系统，其特征在于：所述好氧池为两个分隔设置且互相连接的好氧分池组成，所述好氧分池与兼氧池中均设有曝气调节装置和聚氨酯立方体填料。
8.如权利要求1所述的生态复合型多介质填料污水处理系统，其特征在于：所述竖流沉淀池包括一个连接所述好氧池的导流筒，一个与所述竖流沉淀池连接的污泥池，一个设置在所述竖流沉淀池上端的环形溢流管，以及一个设置在所述环形溢流管与导流筒之间的污泥挡板。
说明书
一种生态复合型多介质填料污水处理系统
技术领域
本实用新型属于污水处理技术领域，特别是一种生态复合型多介质填料污水处理系统。
背景技术
随着我国城镇化进程的不断加快，农村地区人民生活水平不断提高，对生活环境质量的要求也越来越高，生活污水的达标处理对环境质量有着重要影响。氮和磷一直是公认较难处理的污染物，氮磷含量过高会对周围水体造成严重危害，引起水体富营养化，且农村生活污水较为分散，水质成分复杂，给氮磷处理带来很大难度。
目前，农村生活污水处理设备其脱氮除磷不甚理想，不能够稳定达标排放，所以有必要为农村生活污水处理提供一种高效稳定的处理系统。
实用新型内容
有鉴于此，本实用新型提供了一种生态复合型多介质填料污水处理系统，以解决上述问题。

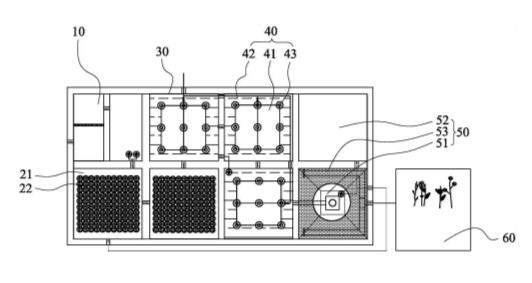

一种生态复合型多介质填料污水处理系统，其包括依次连接的格栅调节池，厌氧池，兼氧池，好氧池，竖流沉淀池，以及一个与所述竖流沉淀池连接的二级富氧式垂直流人工湿地模块。所述二级富氧式垂直流人工湿地模块包括依次连接的一级人工湿地池，充氧池，二级人工湿地池，紫外消毒设备和清水池，两组分别设置且呈竖直分布在所述一级人工湿地池和二级人工湿地池中的净化颗粒层，一组设置在所述净化颗粒层上端的湿地植物，一个设置在所述净化颗粒层底部的布水管，一个设置在所述净化颗粒层上端的溢水管，以及分别设置在所述充氧池和清水池中的微孔曝气装置。
进一步地，所述一级人工湿地池中的净化颗粒层由上至下依次为火山石、活化沸石、石灰石、多功能除磷陶粒、鹅软石。
进一步地，所述二级人工湿地池中的净化颗粒层由上至下依次为蛭石、粗砂、活化沸石、多功能除磷陶粒、鹅软石。
进一步地，所述一级人工湿地池的底部和二级人工湿地池的底部均设置有一个排空管。
进一步地，所述一级人工湿地池和二级人工湿地池均设置有一个竖直设置且与所述布水管连接的观察口。
进一步地，所述厌氧池包括两个分隔设置且互相连接的厌氧分池，以及设置在所述厌氧分池中的聚乙烯环形填料。
进一步地，所述好氧池为两个分隔设置且互相连接的好氧分池组成，所述好氧分池与兼氧池中均设有曝气调节装置和聚氨酯立方体填料。
进一步地，所述竖流沉淀池包括一个连接所述好氧池的导流筒，一个与所述竖流沉淀池连接的污泥池，一个设置在所述竖流沉淀池上端的环形溢流管，以及一个设置在所述环形溢流管与导流筒之间的污泥挡板。
与现有技术相比，本实用新型提供的一种生态复合型多介质填料污水处理系统延长污水在厌氧池和好氧池的污水处理时间，污水处理效率更高，污水处理效果更好，厌氧池使用聚乙烯环形填料，兼氧池和好氧池使用聚氨酯立方填料，同时对填料进行固定，挂膜效果更好，而且采用二级富氧式垂直流人工湿地由多层填料组合的净化颗粒层，可以辅助生化池脱氮除磷，配合充氧池，进一步提升污水净化效果。
（发明人：胡凯强; 王彦; 陆学梅; 沈亨杰）
