申请日2021.02.26
公开日期2021.12.07
IPC分类C02F9/08
摘要
本实用新型公开了一体化同步脱氮除磷消毒用医疗污水处理装置，包括装置底座和紫外线杀菌灯，所述装置底座的左侧安装有进水漏斗，且进水漏斗的内部安装有纤维芯，所述装置底座的内部设置有脱氮仓，且脱氮仓的右侧设置有连通孔，所述脱氮仓的内部安置有漂浮笼，且漂浮笼的内部安置有脱氮剂，所述脱氮仓的上方安装有收集罩，且收集罩的上方安装有通风管，所述连通孔的右侧连接有除磷仓，且除磷仓的上方安装有透明板。该种一体化同步脱氮除磷消毒用医疗污水处理装置中，通过设置的过滤网，可以将被脱氮除磷后的医疗污水过滤后排放到蓄水池，蓄水池中的紫外线杀菌灯对医疗污水进行消毒杀菌，从而完成对医疗污水的脱氮除磷消毒。
权利要求

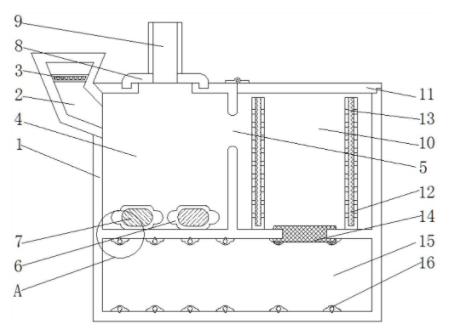

1.一体化同步脱氮除磷消毒用医疗污水处理装置，包括装置底座(1)和紫外线杀菌灯(16)，其特征在于：所述装置底座(1)的左侧安装有进水漏斗(2)，且进水漏斗(2)的内部安装有纤维芯(3)，所述装置底座(1)的内部设置有脱氮仓(4)，且脱氮仓(4)的右侧设置有连通孔(5)，所述脱氮仓(4)的内部安置有漂浮笼(6)，且漂浮笼(6)的内部安置有脱氮剂(7)，所述脱氮仓(4)的上方安装有收集罩(8)，且收集罩(8)的上方安装有通风管(9)，所述连通孔(5)的右侧连接有除磷仓(10)，且除磷仓(10)的上方安装有透明板(11)，所述除磷仓(10)的内部安装有透气筒(12)，且透气筒(12)的内部安置有除磷剂(13)，所述除磷仓(10)的下方安装有过滤网(14)，且过滤网(14)的下方连接有蓄水池(15)，所述蓄水池(15)的内部安装有紫外线杀菌灯(16)。
2.根据权利要求1所述的一体化同步脱氮除磷消毒用医疗污水处理装置，其特征在于：所述纤维芯(3)与进水漏斗(2)之间构成卡合结构，且进水漏斗(2)贯穿于脱氮仓(4)的内部，并且脱氮仓(4)通过连通孔(5)与除磷仓(10)之间构成连通结构。
3.根据权利要求1所述的一体化同步脱氮除磷消毒用医疗污水处理装置，其特征在于：所述漂浮笼(6)与脱氮剂(7)之间构成全包围结构，且漂浮笼(6)之间关于脱氮仓(4)的竖直中心线对称，并且漂浮笼(6)的端面结构为圆形结构。
4.根据权利要求1所述的一体化同步脱氮除磷消毒用医疗污水处理装置，其特征在于：所述收集罩(8)与脱氮仓(4)的外壁之间构成密封结构，且通风管(9)通过收集罩(8)与脱氮仓(4)的内部之间构成连通结构。
5.根据权利要求1所述的一体化同步脱氮除磷消毒用医疗污水处理装置，其特征在于：所述透气筒(12)与除磷仓(10)之间为固定连接，且透气筒(12)与除磷剂(13)之间构成全包围结构，并且透气筒(12)的端面结构为镂空网状结构。
6.根据权利要求1所述的一体化同步脱氮除磷消毒用医疗污水处理装置，其特征在于：所述除磷仓(10)通过过滤网(14)与蓄水池(15)之间构成连通结构，且紫外线杀菌灯(16)沿蓄水池(15)的内壁呈等距均匀分布。
说明书
一体化同步脱氮除磷消毒用医疗污水处理装置
技术领域
本实用新型涉及医疗污水处理技术领域，具体为一体化同步脱氮除磷消毒用医疗污水处理装置。
背景技术
医疗污水处理是指为使医疗污水达到排入某一水体或再次使用的水质要求对其进行净化的过程。医疗污水处理被广泛应用于建筑、农业、交通、能源、石化、环保、城市景观、医疗、餐饮等各个领域，也越来越多地走进寻常百姓的日常生活。处理医疗污水的方法很多，一般可归纳为物理法、化学法和生物法等。
现有的医疗污水处理装置在使用中，需要分化处理，一步一步的医疗污水机进行脱氮、除磷、消毒，导致对医疗污水处理的效率不高，而且处理后产生的气体和沉淀物难以收集，不能很好的满足人们的使用需求，针对上述情况，在现有的医疗污水处理装置基础上进行技术创新。
实用新型内容
本实用新型的目的在于提供一体化同步脱氮除磷消毒用医疗污水处理装置，以解决上述背景技术中提出现有的医疗污水处理装置在使用中，需要分化处理，一步一步的医疗污水机进行脱氮、除磷、消毒，导致对医疗污水处理的效率不高，而且处理后产生的气体和沉淀物难以收集，不能很好的满足人们的使用需求问题。
为实现上述目的，本实用新型提供如下技术方案：一体化同步脱氮除磷消毒用医疗污水处理装置，包括装置底座和紫外线杀菌灯，所述装置底座的左侧安装有进水漏斗，且进水漏斗的内部安装有纤维芯，所述装置底座的内部设置有脱氮仓，且脱氮仓的右侧设置有连通孔，所述脱氮仓的内部安置有漂浮笼，且漂浮笼的内部安置有脱氮剂，所述脱氮仓的上方安装有收集罩，且收集罩的上方安装有通风管，所述连通孔的右侧连接有除磷仓，且除磷仓的上方安装有透明板，所述除磷仓的内部安装有透气筒，且透气筒的内部安置有除磷剂，所述除磷仓的下方安装有过滤网，且过滤网的下方连接有蓄水池，所述蓄水池的内部安装有紫外线杀菌灯。
优选的，所述纤维芯与进水漏斗之间构成卡合结构，且进水漏斗贯穿于脱氮仓的内部，并且脱氮仓通过连通孔与除磷仓之间构成连通结构。
优选的，所述漂浮笼与脱氮剂之间构成全包围结构，且漂浮笼之间关于脱氮仓的竖直中心线对称，并且漂浮笼的端面结构为圆形结构。
优选的，所述收集罩与脱氮仓的外壁之间构成密封结构，且通风管通过收集罩与脱氮仓的内部之间构成连通结构。
优选的，所述透气筒与除磷仓之间为固定连接，且透气筒与除磷剂之间构成全包围结构，并且透气筒的端面结构为镂空网状结构。
优选的，所述除磷仓通过过滤网与蓄水池之间构成连通结构，且紫外线杀菌灯沿蓄水池的内壁呈等距均匀分布。
与现有技术相比，本实用新型的有益效果如下：通过设置的纤维芯，可以在医疗污水通过进水漏斗进入脱氮仓时，对医疗污水进行初步过滤，将医疗污水中的大分子颗粒过滤，而且进水漏斗可以在对设备添加医疗污水时，防止医疗污水出现泄露的问题，通过设置的漂浮笼，可以在医疗污水进入脱氮仓后，漂浮在医疗污水的水面上，减少脱氮剂与医疗污水的接触面，从而减速脱氮剂的消耗，通过设置的收集罩，可以将医疗污水与脱氮剂反应产生的气体收集，并将气体通过通风管排出装置，从而便于使用者通过通风管收集废气，通过设置的除磷剂，可以通过透气筒的镂空孔与被脱氮后的医疗污水接触，从而使医疗污水中的磷被置换出来形成沉淀物，而且可以通过转动透明板可以打开除磷仓，从而便于使用者处理沉淀物，通过设置的过滤网，可以将被脱氮除磷后的医疗污水过滤后排放到蓄水池，蓄水池中的紫外线杀菌灯对医疗污水进行消毒杀菌，从而完成对医疗污水的脱氮除磷消毒。
（发明人：张帆）
