申请日2021.02.28
公开日期2021.12.03
IPC分类C02F1/44;C02F103/06
摘要
本实用新型提供一种生活垃圾填埋场渗沥液处理集成式双级DTRO设备。所述生活垃圾填埋场渗沥液处理集成式双级DTRO设备包括：一级DTRO碟管式膜柱和二级DTRO碟管式膜柱；安装组件，所述安装组件固定于所述二级DTRO碟管式膜柱的一侧，所述安装组件包括两个连接安装板，所述连接安装板的顶部固定连接有输送水泵，所述输送水泵上设置有出水管口。本实用新型提供的生活垃圾填埋场渗沥液处理集成式双级DTRO设备通过环形密封槽和环形密封圈的配合使用，防止污水泄漏，同时当密封圈受到污水腐蚀时，弹簧下压环形密封圈，保证环形密封圈的密封能力，提升环形密封圈的使用寿命，降低环形密封圈的更换频率和次数。
权利要求
1.一种生活垃圾填埋场渗沥液处理集成式双级DTRO设备，其特征在于，包括：

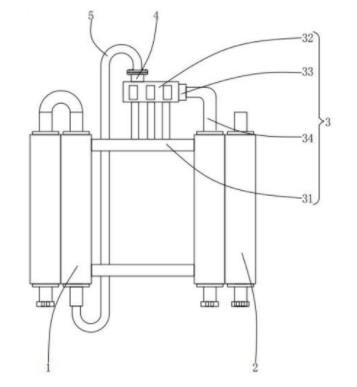

一级DTRO碟管式膜柱和二级DTRO碟管式膜柱；
安装组件，所述安装组件固定于所述二级DTRO碟管式膜柱的一侧，所述安装组件包括两个连接安装板，所述连接安装板的顶部固定连接有输送水泵，所述输送水泵上设置有出水管口，所述出水管口上固定连接有出水管道；
进水装置，所述进水装置设置于所述输送水泵的顶部，所述进水装置包括进水管口，所述进水管口的顶部固定连接有第一法兰，所述第一法兰的顶部开设有环形密封槽；
连通装置，所述连通装置设置于所述第一法兰的顶部，所述连通装置包括第二法兰，所述第二法兰的底部开设环形凹槽，所述环形凹槽内壁的顶部固定连接有压力弹簧，所述压力弹簧的底部固定连接有环形密封圈，所述环形凹槽内壁的顶部开设有螺纹槽，所述螺纹槽上螺纹连接有压紧螺栓，所述第二法兰的顶部固定连接有进水管道。
2.根据权利要求1所述的生活垃圾填埋场渗沥液处理集成式双级DTRO设备，其特征在于，所述环形密封槽和所述环形密封圈的横截面均为梯形，并且环形密封槽和所述环形密封圈相适配。
3.根据权利要求1所述的生活垃圾填埋场渗沥液处理集成式双级DTRO设备，其特征在于，所述安装板固定于所述二级DTRO碟管式膜柱的一侧，所述出水管道的一端和所述二级DTRO碟管式膜柱的顶部固定连接。
4.根据权利要求1所述的生活垃圾填埋场渗沥液处理集成式双级DTRO设备，其特征在于，所述进水管口设置于所述输送水泵的顶部，所述第一法兰和所述第二法兰通过固定螺栓固定连接。
5.根据权利要求1所述的生活垃圾填埋场渗沥液处理集成式双级DTRO设备，其特征在于，所述第二法兰设置于所述第一法兰的顶部，所述进水管道的一端和所述一级DTRO碟管式膜柱的底部固定连接。
6.根据权利要求1所述的生活垃圾填埋场渗沥液处理集成式双级DTRO设备，其特征在于，还包括防漏管道，所述防漏管道固定于所述连接安装板上，所述防漏管道包括外管，所述外管的内部通过连接卡件固定连接有内管，并且外管的底部固定连接有量筒。
7.根据权利要求6所述的生活垃圾填埋场渗沥液处理集成式双级DTRO设备，其特征在于，所述外管固定于所述连接安装板上，所述内管的两端分别与所述一级DTRO碟管式膜柱和所述进水管口相连通。
说明书
生活垃圾填埋场渗沥液处理集成式双级DTRO设备
技术领域
本实用新型涉及污水处理领域，尤其涉及一种生活垃圾填埋场渗沥液处理集成式双级DTRO设备。
背景技术
滤液即垃圾在堆放和填埋过程中，同时在降水和地下水的渗流作用下产生了一种高浓度的有机或无机成分的液体，影响渗滤液产生的因素很多，主要有垃圾堆放填埋区域的降雨情况、垃圾的性质与成分、填埋场的防渗处理情况、场地的水文地质条件等。
在现有技术中，如专利申请号“201922412984.5”中提出的一种垃圾渗滤液DTRO设备，在一级DTRO碟管式膜柱和二级DTRO碟管式膜柱之间需要通过水泵和管道实现污水的输送。
在水管的进水口和管道之间需要通过密封圈进行密封，以防止污水泄漏，但是由于污水中会产生酸碱失衡，导致污水具有一定的腐蚀性，污水容易对密封圈产生腐蚀，造成密封圈的使用寿命低，需要定期频繁的对密封圈进行更换。
因此，有必要提供一种生活垃圾填埋场渗沥液处理集成式双级DTRO设备解决上述技术问题。
实用新型内容
本实用新型提供一种生活垃圾填埋场渗沥液处理集成式双级DTRO设备，解决了双级DTRO设备需要定期频繁的对密封圈进行更换的问题。
为解决上述技术问题，本实用新型提供的生活垃圾填埋场渗沥液处理集成式双级DTRO设备包括：一级DTRO碟管式膜柱和二级DTRO碟管式膜柱；安装组件，所述安装组件固定于所述二级DTRO碟管式膜柱的一侧，所述安装组件包括两个连接安装板，所述连接安装板的顶部固定连接有输送水泵，所述输送水泵上设置有出水管口，所述出水管口上固定连接有出水管道；进水装置，所述进水装置设置于所述输送水泵的顶部，所述进水装置包括进水管口，所述进水管口的顶部固定连接有第一法兰，所述第一法兰的顶部开设有环形密封槽；连通装置，所述连通装置设置于所述第一法兰的顶部，所述连通装置包括第二法兰，所述第二法兰的底部开设环形凹槽，所述环形凹槽内壁的顶部固定连接有压力弹簧，所述压力弹簧的底部固定连接有环形密封圈，所述环形凹槽内壁的顶部开设有螺纹槽，所述螺纹槽上螺纹连接有压紧螺栓，所述第二法兰的顶部固定连接有进水管道。
优选的，所述环形密封槽和所述环形密封圈的横截面均为梯形，并且环形密封槽和所述环形密封圈相适配。
优选的，所述安装板固定于所述二级DTRO碟管式膜柱的一侧，所述出水管道的一端和所述二级DTRO碟管式膜柱的顶部固定连接。
优选的，所述进水管口设置于所述输送水泵的顶部，所述第一法兰和所述第二法兰通过固定螺栓固定连接。
优选的，所述第二法兰设置于所述第一法兰的顶部，所述进水管道的一端和所述一级DTRO碟管式膜柱的底部固定连接。
优选的，还包括防漏管道，所述防漏管道固定于所述连接安装板上，所述防漏管道包括外管，所述外管的内部通过连接卡件固定连接有内管，并且外管的底部固定连接有量筒。
优选的，所述外管固定于所述连接安装板上，所述内管的两端分别与所述一级DTRO碟管式膜柱和所述进水管口相连通。
与相关技术相比较，本实用新型提供的生活垃圾填埋场渗沥液处理集成式双级DTRO设备具有如下有益效果：
本实用新型提供一种生活垃圾填埋场渗沥液处理集成式双级DTRO设备，通过环形密封槽和环形密封圈的配合使用，增强第一法兰和第二法兰之间的密封能力，防止污水泄漏，同时当密封圈受到污水腐蚀时，弹簧下压环形密封圈，保证环形密封圈的密封能力，提升环形密封圈的使用寿命，降低环形密封圈的更换频率和次数。
（发明人：刘真齐; 于前伟）
