申请日2021.06.01
公开日期2021.11.12
IPC分类C02F1/30
摘要
本实用新型公开了一种低温等离子处理污水的装置，涉及低温等离子装置领域，其技术方案为：所述污水箱外壁设有高压接线端子，所述污水箱底壁设有接地电极，所述污水箱所述污水箱远离集水室的上端转动连接有转动杆，所述转动杆伸入污水箱的一端设有位于石英内管与石英外管上方的甩水槽，所述甩水槽的外壁位于间隙中，所述甩水槽外壁周向设有若干均流孔，所述污水箱的上端设有若干进水口，所述转动杆背向污水箱的一端设有驱动转动杆转动的驱动件，污水通过甩水槽快速地将污水排入到间隙中，节省废水处理时间，提高废水处理效率。
权利要求

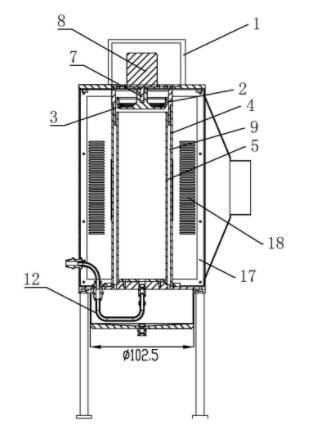

1.一种低温等离子处理污水的装置，其特征是：包括污水箱，所述污水箱底端设有石英内管，所述污水箱底端设置套设在石英内管外的石英外管，所述石英外管中穿设有电极网，所述石英内管与石英外管之间有间隙，所述污水箱底端设有位于间隙中的若干通水孔，所述污水箱的外底端设有集水室，所述集水室外侧设有通水管，所述通水管上设有截止阀，所述污水箱外壁设有高压接线端子，所述污水箱底壁设有接地电极，所述污水箱所述污水箱远离集水室的上端转动连接有转动杆，所述转动杆伸入污水箱的一端设有位于石英内管与石英外管上方的甩水槽，所述甩水槽的外壁位于间隙中，所述甩水槽外壁周向设有若干均流孔，所述污水箱的上端设有若干进水口，所述转动杆背向污水箱的一端设有驱动转动杆转动的驱动件。
2.根据权利要求1所述的一种低温等离子处理污水的装置，其特征是：所述驱动件包括旋转电机，所述旋转电机连接在转动杆背向污水箱的一端上。
3.根据权利要求1所述的一种低温等离子处理污水的装置，其特征是：所述污水箱上端设有集气室，所述集气室通过进气管连接风机，所述集气室气体通过通水孔进入间隙中，所述进气管上设有节流阀。
4.根据权利要求1所述的一种低温等离子处理污水的装置，其特征是：所述污水箱外壁设有若干散热片，所述污水箱外壁设有抽气口，所述污水箱靠近抽气口的外壁设有排风机。
5.根据权利要求1所述的一种低温等离子处理污水的装置，其特征是：所述污水箱外壁开设有沿着石英外管高度方向的滑动槽，所述滑动槽中滑动连接有若干滑动块，所述滑动块中螺纹穿设有螺杆，所述螺杆一端转动连接在滑动槽的槽壁上，另一端伸出污水箱上端，各个所述滑动块上均设有靠近石英外管的移动杆，各个所述移动杆均设有若干旋转叶片，所述螺杆伸出污水箱外的一端设有旋转马达。
6.根据权利要求5所述的一种低温等离子处理污水的装置，其特征是：各个所述旋转叶片均开设有若干通气孔。
说明书
一种低温等离子处理污水的装置
技术领域
本实用新型涉及低温等离子装置领域,更具体地说，它涉及一种低温等离子处理污水的装置。
背景技术
等离子体是一种高能量的物质聚集态，其中含有大量的电子、离子、激发态的原子、分子、光子和自由基等活性粒子，利用等离子体对有机污染物进行处理可使有机污染物与等离子体发生化学反应，以达到改变污水中有机物成分的目的。
公告号为CN206940641U的中国专利，公开了一种等离子污水处理设备，其技术方案为：包括等离子气体混合器、水膜、水循环槽和高压电源，所述等离子气体混合器的底端设有石英管，所述石英管的一侧设有等离子体反应区，所述石英管的另一侧设有电极，所述水膜的一侧设有风冷结构，所述水膜的另一侧设有绝缘外壳，且绝缘外壳的一侧设有尾气出口，所述水循环槽的上方设有鼓泡装置，且鼓泡装置的上方设有消毒装置，所述水循环槽的一侧设有阀门，所述高压电源的底部设有离子接地电极，所述水循环槽的一侧设有阀门，且阀门的一侧设有管道，所述高压电源的底部设有离子接地电极，所述离子接地电极的底部设有水泵。
但是，上述方案中，管道口位置不变，管道中的污水不能全方面地流入等离子气体混合器中，废水处理时间久，废水处理时间效率低。
实用新型内容
本实用新型的目的是提供一种低温等离子处理污水的装置，污水通过甩水槽快速地将污水排入到间隙中，节省废水处理时间，提高废水处理效率。
本实用新型的上述技术目的是通过以下技术方案得以实现的：一种低温等离子处理污水的装置，包括污水箱，所述污水箱底端设有石英内管，所述污水箱底端设置套设在石英内管外的石英外管，所述石英外管中穿设有电极网，所述石英内管与石英外管之间有间隙，所述污水箱底端设有位于间隙中的若干通水孔，所述污水箱的外底端设有集水室，所述集水室外侧设有通水管，所述通水管上设有截止阀，所述污水箱外壁设有高压接线端子，所述污水箱底壁设有接地电极，所述污水箱所述污水箱远离集水室的上端转动连接有转动杆，所述转动杆伸入污水箱的一端设有位于石英内管与石英外管上方的甩水槽，所述甩水槽的外壁位于间隙中，所述甩水槽外壁周向设有若干均流孔，所述污水箱的上端设有若干进水口，所述转动杆背向污水箱的一端设有驱动转动杆转动的驱动件。
通过采用上述技术方案，将地线与接地电极的地线接线柱连接，高压接线端子接入电源，液体通过通水孔进入石英内管，带水充满石英内管，透过其上方的均流孔流出，通过驱动件，转动杆和甩水槽转动，污水如瀑布般均匀留下，污水通过甩水槽快速地将污水排入到放电区域间隙中，节省废水处理时间，提高废水处理效率。
优选的，所述驱动件包括旋转电机，所述旋转电机连接在转动杆背向污水箱的一端上。
通过采用上述技术方案，启动旋转电机，旋转电机带动转动杆转动，满足工作要求。
优选的，所述污水箱上端设有集气室，所述集气室通过进气管连接风机，所述集气室气体通过通水孔进入间隙中，所述进气管上设有节流阀。
通过采用上述技术方案， 启动风机，打开节流阀，向集气室通入气体，气体进入间隙中，控制节流阀可调节气体流速，从而控制水流的速度。
优选的，所述污水箱外壁设有若干散热片，所述污水箱外壁设有抽气口，所述污水箱靠近抽气口的外壁设有排风机。
通过采用上述技术方案，由于石英外管对石英内管放电，装置会发热，启动排风机，对石英外管和石英内管进行散热排风。
优选的，所述污水箱外壁开设有沿着石英外管高度方向的滑动槽，所述滑动槽中滑动连接有若干滑动块，所述滑动块中螺纹穿设有螺杆，所述螺杆一端转动连接在滑动槽的槽壁上，另一端伸出污水箱上端，各个所述滑动块上均设有靠近石英外管的移动杆，各个所述移动杆均设有若干旋转叶片，所述螺杆伸出污水箱外的一端设有旋转马达。
通过采用上述技术方案，启动旋转马达，螺杆转动，各个滑动块在滑动槽中移动，移动杆在污水箱中移动，增大空气分子的流动性，提高散热效果。
优选的，各个所述旋转叶片均开设有若干通气孔。
通过采用上述技术方案，减少空气对各个旋转叶片的作用力，增大各个旋转叶片的使用寿命。
综上所述，本实用新型具有以下有益效果： 第一，启动旋转电机，转动杆和甩水槽转动，污水如瀑布般均匀留下，污水通过甩水槽快速地将污水排入到放电区域间隙中，节省废水处理时间，提高废水处理效率。
第二，启动旋转马达，螺杆转动，各个滑动块在滑动槽中移动，移动杆在污水箱中移动，增大空气分子的流动性，提高散热效果。
