申请日2021.06.07
公开日期2021.11.16
IPC分类E03F7/00;B01D29/50;B01D29/68;B01D29/01;E03F5/22
摘要

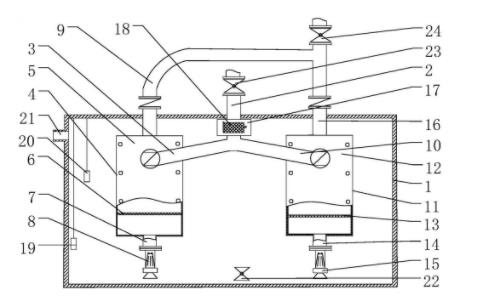

本实用新型公开了一种高效反冲洗污水提升装置，包括水箱，水箱的内部设置有分水器，分水器的上端设置有开口，开口上设置有过滤网三，分水器的进水口与进水管连接，分水器的出水口与分水管一和分水管二分别连通，分水管一与反冲结构一连接，分水管二与反冲结构二连接。反冲结构一的过滤箱一的一端设置有水泵一，另一端设置有排水管一。反冲结构二的过滤箱二的一端设置有水泵二，另一端设置有排水管二。水箱的内部设置有标准浮球和高位浮球，标准浮球、高温浮球、水泵一及水泵二均与控制器连接。本实用新型采用上述结构的高效反冲洗污水提升装置，能够解决现有的污水提升装置效率低、安全性差的问题。
权利要求
1.一种高效反冲洗污水提升装置，包括水箱，其特征在于：所述水箱的内部设置有分水器，分水器的上端设置有开口，开口上设置有过滤网三，分水器的进水口与进水管连接，分水器的出水口与分水管一和分水管二分别连通，分水管一与反冲结构一连接，分水管二与反冲结构二连接；
所述反冲结构一包括过滤箱一，过滤箱一的内部设置有过滤网一，过滤箱一的一端通过反冲洗管一与水泵一连接，水泵一与水箱连通，过滤箱一的另一端设置有排水管一，排水管一伸出水箱，分水管一位于过滤网一与排水管一之间；
所述反冲结构二包括过滤箱二，过滤箱二的内部设置有过滤网二，过滤箱二的一端通过反冲洗管二与水泵二连接，水泵二与水箱连通，过滤箱二的另一端设置有排水管二，排水管二伸出水箱，分水管二位于过滤网二与排水管二之间；
分水管一及分水管二的内部设置有进水止回阀，排水管一及排水管二上设置有出水止回阀；水箱的内部设置有标准浮球和高位浮球，标准浮球、高位浮球、水泵一及水泵二均与控制器连接。
2.根据权利要求1所述的一种高效反冲洗污水提升装置，其特征在于：所述水箱的顶部设置有通气管，水箱的底部设置有排空管，排空管上设置有排空阀。
3.根据权利要求1所述的一种高效反冲洗污水提升装置，其特征在于：所述过滤网三的一端与分水器通过合页转动连接，过滤网三的另一端与分水器通过卡扣连接。
4.根据权利要求1所述的一种高效反冲洗污水提升装置，其特征在于：所述过滤箱一的顶部设置有箱盖一，箱盖一与过滤箱一通过螺钉连接，分水管一设置在箱盖一上；过滤箱二的顶部设置有箱盖二，箱盖二与过滤箱二通过螺钉连接，分水管二设置在箱盖二上。
5.根据权利要求1所述的一种高效反冲洗污水提升装置，其特征在于：所述进水管上设置有进水阀，排水管一与排水管二汇流后的排水管上设置有排水阀。
说明书
一种高效反冲洗污水提升装置
技术领域
本实用新型涉及污水提升装置技术领域，尤其是涉及一种高效反冲洗污水提升装置。
背景技术
在建筑物的地下室，大量采用传统的集水坑排放污水，长期使用集水坑排污时需要人工定期对集水坑进行清掏，有沼气释放，气味难闻，污染环境卫生，不利于对人身安全，坑内由于大颗粒杂质和柔性丝状物直接进入排污泵，造成缠绕、堵塞，致使水泵烧毁，成经济损失。反冲洗污水提升设备是现有的主要用于地下室的污水排放装置。反冲洗污水提升设备依靠过滤箱对污水中的杂质进行过滤，将杂质过滤在过滤箱内，减少污水对水泵的损害。过滤后的污水进入水箱中进行储存，水箱中的水达到设定量以后在水泵的作用下对过滤网进行冲洗，从而将污水全部的从排水口排出。
现有的反冲洗污水提升装置仅设置一个过滤箱，对污水处理和提升的效率比较低；当过滤箱或水箱内的检测浮球出现故障时，影响污水的正常提升，安全性差。
实用新型内容
本实用新型的目的是提供一种高效反冲洗污水提升装置，解决现有的污水提升装置效率低、安全性差的问题。
为实现上述目的，本实用新型提供了一种高效反冲洗污水提升装置，包括水箱，所述水箱的内部设置有分水器，分水器的上端设置有开口，开口上设置有过滤网三，分水器的进水口与进水管连接，分水器的出水口与分水管一和分水管二分别连通，分水管一与反冲结构一连接，分水管二与反冲结构二连接；
所述反冲结构一包括过滤箱一，过滤箱一的内部设置有过滤网一，过滤箱一的一端通过反冲洗管一与水泵一连接，水泵一与水箱连通，过滤箱一的另一端设置有排水管一，排水管一伸出水箱，分水管一位于过滤网一与排水管一之间；
所述反冲结构二包括过滤箱二，过滤箱二的内部设置有过滤网二，过滤箱二的一端通过反冲洗管二与水泵二连接，水泵二与水箱连通，过滤箱二的另一端设置有排水管二，排水管二伸出水箱，分水管二位于过滤网二与排水管二之间；
分水管一及分水管二的内部设置有进水止回阀，排水管一及排水管二上设置有出水止回阀；水箱的内部设置有标准浮球和高位浮球，标准浮球、高温浮球、水泵一及水泵二均与控制器连接。
优选的，所述水箱的顶部设置有通气管，水箱的底部设置有排空管，排空管上设置有排空阀。
优选的，所述过滤网三的一端与分水器通过合页转动连接，过滤网三的另一端与分水器通过卡扣连接。
优选的，所述过滤箱一的顶部设置有箱盖一，箱盖一与过滤箱一通过螺钉连接，分水管一设置在箱盖一上；过滤箱二的顶部设置有箱盖二，箱盖二与过滤箱二通过螺钉连接，分水管二设置在箱盖二上。
优选的，所述进水管上设置有进水阀，排水管一与排水管二汇流后的排水管上设置有排水阀。
本实用新型所述的一种高效反冲洗污水提升装置，水箱内设置有过滤箱一和过滤箱二，过滤箱一和过滤箱二同时对污水进行过滤处理，提高污水的处理效果；过滤箱一上的水泵一和过滤箱二上的水泵二在控制器的作用下轮流工作，水泵一和水泵二采用一用一备，提高水泵的使用寿命。在反冲洗过程中水流量大使，分水器上的过滤网三可以一起对污水进行过滤处理，提高污水处理效率。水箱内设置有标准浮球和高位浮球，水箱中水量达到高位浮球后，水泵一和水泵二同时工作，将水箱中的污水及时的排出，提高提升装置的安全性和使用的稳定性。
