申请日2021.06.15
公开日期2021.11.16
IPC分类B01D29/35
摘要
本实用新型公开了一种餐厨垃圾污水快速除渣过滤装置，包括竖框，还包括夹紧机构和套杆，所述竖框的外侧壁安装有夹紧机构，所述夹紧机构由夹板A、夹板B、弹簧铰链和滚珠组合构成，所述夹板A的外侧壁与夹板B的外侧壁通过弹簧铰链连接，所述夹板A的外侧壁与夹板B的外侧壁均安装有滚珠。通过夹紧机构方便将装置进行固定方便人员使用；在通过过滤机构方便将过滤后的残渣进行取走避免滋生细菌。
权利要求

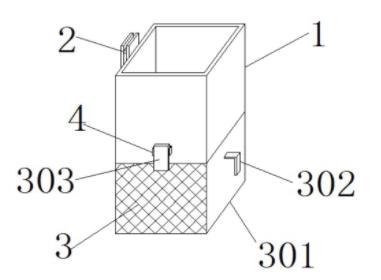

1.一种餐厨垃圾污水快速除渣过滤装置，包括竖框(1)，其特征在于，还包括夹紧机构(2)和套杆(4)，所述竖框(1)的外侧壁安装有夹紧机构(2)，所述夹紧机构(2)由夹板A(201)、夹板B(202)、弹簧铰链(203)和滚珠(204)组合构成，所述夹板A(201)的外侧壁与夹板B(202)的外侧壁通过弹簧铰链(203)连接，所述夹板A(201)的外侧壁与夹板B(202)的外侧壁均安装有滚珠(204)。
2.根据权利要求1所述的一种餐厨垃圾污水快速除渣过滤装置，其特征在于：还包括过滤机构(3)，所述套杆(4)的外侧壁连接有过滤机构(3)。
3.根据权利要求2所述的一种餐厨垃圾污水快速除渣过滤装置，其特征在于：所述过滤机构(3)由过滤网(301)、把手(302)和挂杆(303)组合构成，所述过滤网(301)的外侧壁焊接有把手(302)，所述过滤网(301)的外侧壁焊接有挂杆(303)，所述挂杆(303)有两组呈对称焊接在过滤网(301)的外侧壁两侧。
4.根据权利要求1所述的一种餐厨垃圾污水快速除渣过滤装置，其特征在于：所述竖框(1)的外侧壁焊接有套杆(4)且挂杆(303)的一端与套杆(4)的内侧壁连接，所述套杆(4)有两组呈对称焊接在套杆(4)的外侧壁。
5.根据权利要求1所述的一种餐厨垃圾污水快速除渣过滤装置，其特征在于：所述夹板A(201)的外侧壁与夹板B(202)的外侧壁均开设有限位槽(5)且滚珠(204)位于限位槽(5)内。
说明书
一种餐厨垃圾污水快速除渣过滤装置
技术领域
本实用新型涉及厨房残渣过滤装置技术领域，特别涉及一种餐厨垃圾污水快速除渣过滤装置。
背景技术
垃圾是人类日常生活和生产中产生的固体废弃物，由于排出量大，成分复杂多样，且具有污染性、资源性和社会性，需要无害化、资源化、减量化和社会化处理，如不能妥善处理，就会污染环境，影响环境卫生，浪费资源，破坏生产生活安全，破坏社会和谐。垃圾处理就是要把垃圾迅速清除，并进行无害化处理，最后加以合理的利用。当今广泛应用的垃圾处理方法是卫生填埋、高温堆肥和焚烧。垃圾处理的目的是无害化、资源化和减量化。
专利号202020479253.2公布了一种餐厨垃圾污水快速除渣过滤装置，包括外壳，所述外壳上开设有出水口，所述外壳的内底壁固定连接有三个支撑杆，所述支撑杆的侧壁固定连接有安装杆，三个所述安装杆固定连接有同一个电机，三个所述支撑杆的上端固定连接有同一个防水板，通过加入外壳、出水口和挡板等结构，可以将过滤后的污水从出水口排出，避免其与滤渣的再次接触，提升处理效率，通过加入脱水桶、提升板和提升杆等结构，可以将餐厨垃圾污水滤出的滤渣留存在提升板上，便于滤渣进行分离，通过加入同步杆、挡块和透水孔等结构，可以防止脱水桶在高速旋转的过程种提升板的转动，保障了良好的过滤效果。
该一种餐厨垃圾污水快速除渣过滤装置存在以下弊端：1、该装置不方便人员进行固定导致不方便人员使用；2、该装置不方便将过滤后的残渣取走导致残渣容易滋生细菌。为此，我们提出一种餐厨垃圾污水快速除渣过滤装置。
实用新型内容
本实用新型的主要目的在于提供一种餐厨垃圾污水快速除渣过滤装置，通过夹紧机构方便将装置进行固定方便人员使用；在通过过滤机构方便将过滤后的残渣进行取走避免滋生细菌，可以有效解决背景技术中的问题。
为实现上述目的，本实用新型采取的技术方案为：
一种餐厨垃圾污水快速除渣过滤装置，包括竖框，还包括夹紧机构和套杆，所述竖框的外侧壁安装有夹紧机构，所述夹紧机构由夹板A、夹板B、弹簧铰链和滚珠组合构成，所述夹板A的外侧壁与夹板B的外侧壁通过弹簧铰链连接，所述夹板A的外侧壁与夹板B的外侧壁均安装有滚珠。
进一步地，还包括过滤机构，所述套杆的外侧壁连接有过滤机构，过滤机构方便将残渣过滤。
进一步地，所述过滤机构由过滤网、把手和挂杆组合构成，所述过滤网的外侧壁焊接有把手，所述过滤网的外侧壁焊接有挂杆，所述挂杆有两组呈对称焊接在过滤网的外侧壁两侧，通过提升把手方便将过滤网取下。
进一步地，所述竖框的外侧壁焊接有套杆且挂杆的一端与套杆的内侧壁连接，所述套杆有两组呈对称焊接在套杆的外侧壁，方便将过滤网进行连接。
进一步地，所述夹板A的外侧壁与夹板B的外侧壁均开设有限位槽且滚珠位于限位槽内，方便将装置滑动。
与现有技术相比，本实用新型具有如下有益效果：1、竖框的外侧壁安装有夹紧机构，夹紧机构由夹板A、夹板B、弹簧铰链和滚珠组合构成，夹板A的外侧壁与夹板B的外侧壁通过弹簧铰链连接，从而人员按动夹板A与夹板B能够使得夹板A与夹板B分离，将夹板A与夹板B夹住在洗碗池的外侧壁，夹板A的外侧壁与夹板B的外侧壁均开设有限位槽，限位槽的内侧壁安装有滚珠，从而人员通过滚珠能够将装置进行移动，方便将装置进行固定；
2、竖框的外侧壁焊接有一组对称的套杆，过滤网的外侧壁焊接有一组对称的挂杆，从而通过挂杆挂住在套杆的内侧壁，能够将过滤网固定在竖框的外侧壁，过滤网的外侧壁焊机有把手，从而提升把手，方便将过滤网取下，从而方便将过滤网内的残渣进行取出排出。
