申请日2021.08.05
公开日期2021.11.19
IPC分类C02F3/30
摘要
本发明涉及污水处理技术领域，公开了一种气提式内循环混合生物床水处理系统，其包括反应池，所述反应池内横向设置有一格栅板，所述反应池内位于所述格栅板上方的区域为第一反应区，所述反应池内位于所述格栅板下方的区域为第二反应区，所述第一反应区内用于设置流化床填料，所述格栅板能够阻止所述流化床填料落入到所述第二反应区内；所述第二反应区内的中部设有气提管，所述气提管用于提供向上的气流，并能使该气流穿过所述格栅板后进入所述第一反应区内，所述格栅板能够改变该气流的方向以使得该气流从所述第一反应区内的两侧向上流动。本发明的水处理系统能够减少能耗，避免悬浮填料堆积或沉积造成的短流，提高处理效果。
权利要求

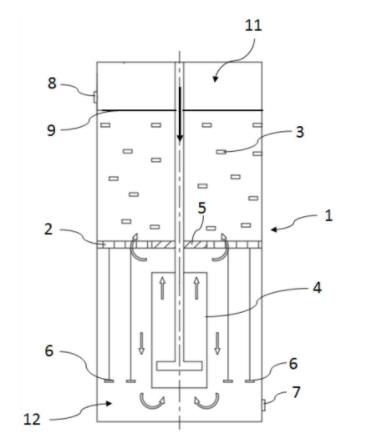

1.一种气提式内循环混合生物床水处理系统，其特征在于，包括反应池，所述反应池内横向设置有一格栅板，所述反应池内位于所述格栅板上方的区域为第一反应区，所述反应池内位于所述格栅板下方的区域为第二反应区，所述第一反应区内用于设置流化床填料，所述格栅板能够阻止所述流化床填料落入到所述第二反应区内；
所述第二反应区内的中部设有气提管，所述气提管用于提供向上的气流，并能使该气流穿过所述格栅板后进入所述第一反应区内，所述格栅板能够改变该气流的方向以使得该气流从所述第一反应区内的两侧向上流动。
2.根据权利要求1所述的气提式内循环混合生物床水处理系统，其特征在于，所述格栅板上设有位于所述气提管正上方的实心挡板。
3.根据权利要求2所述的气提式内循环混合生物床水处理系统，其特征在于，所述实心挡板的直径与所述气提管的直径相同。
4.根据权利要求2所述的气提式内循环混合生物床水处理系统，其特征在于，所述实心挡板的中间设有一通孔，方便安装曝气头。
5.根据权利要求1所述的气提式内循环混合生物床水处理系统，其特征在于，所述格栅板为平面形或锥形结构。
6.根据权利要求1所述的气提式内循环混合生物床水处理系统，其特征在于，所述气提管的上端距离所述格栅板10－50cm。
7.根据权利要求1所述的气提式内循环混合生物床水处理系统，其特征在于，所述流化床填料为MBBR或聚氨酯海绵块填料。
8.根据权利要求1所述的气提式内循环混合生物床水处理系统，其特征在于，所述第二反应区内设有悬挂于所述格栅板上的固定床填料。
9.根据权利要求1－8任一项所述的气提式内循环混合生物床水处理系统，其特征在于，所述反应池的下端设有进水口，所述反应池的上端设有出水口。
10.根据权利要求9所述的气提式内循环混合生物床水处理系统，其特征在于，所述第一反应区内设有用于防止所述流化床填料从所述出水口流出的拦截装置。
说明书
一种气提式内循环混合生物床水处理系统
技术领域
本发明涉及污水处理技术领域，特别是涉及一种气提式内循环混合生物床水处理系统。
背景技术
MBBR好氧流化床结构是目前流行的高效脱氮生物反应器，气提式内循环生物床反应器具备低能耗特点。
传统的MBBR结构反应器，造价高，在水流及曝气推流作用下，容易出现悬浮填料单边堆积，发生短流现象，而采用推流搅拌机，会使填料磨损加块，造成填料寿命缩短等问题。
此外一些污水曝气在面临低比重污水，如盐分较低的污水或废水，填料挂膜后较多出现比重提高，容易形成底部沉积；而比重较高的污水或废水，会造成流化床填料浮于表面，失去流化床功能。不利于同一反应器中实现好氧/厌氧菌生长，影响整体处理效果。
发明内容
本发明的目的是：针对现有技术的不足，提供一种气提式内循环混合生物床水处理系统，该系统造价适中，且能耗低，能够避免填料堆积或沉淀，提高处理效果。
为了实现上述目的，本发明提供了一种气提式内循环混合生物床水处理系统，其包括反应池，所述反应池内横向设置有一格栅板，所述反应池内位于所述格栅板上方的区域为第一反应区，所述反应池内位于所述格栅板下方的区域为第二反应区，所述第一反应区内用于设置流化床填料，所述格栅板能够阻止所述流化床填料落入到所述第二反应区内；
所述第二反应区内的中部设有气提管，所述气提管用于提供向上的气流，并能使该气流穿过所述格栅板后进入所述第一反应区内，所述格栅板能够改变该气流的方向以使得该气流从所述第一反应区内的两侧向上流动。
进一步的，所述格栅板上设有位于所述气提管正上方的实心挡板。
进一步的，所述实心挡板的直径与所述气提管的直径相同。
进一步的，所述实心挡板的中间设有一通孔。
进一步的，所述格栅板为平面形或锥形结构。
进一步的，所述气提管的上端距离所述格栅板10－50cm。
进一步的，所述流化床填料为MBBR或聚氨酯海绵块填料。
进一步的，所述第二反应区内设有悬挂于所述格栅板上的固定床填料。
进一步的，所述反应池的下端设有进水口，所述反应池的上端设有出水口。
进一步的，所述第一反应区内设有用于防止所述流化床填料从所述吹水口流出的拦截装置。
上述技术方案所提供的一种气提式内循环混合生物床水处理系统，与现有技术相比，其有益效果在于：通过在下部的第二反应区设置导流的气提管带动水流高速上升，且格栅板能够改变气流的方向以使得该气流从第一反应区内的两侧向上流动，避免气体直接从中部快速上升，因此避免了悬浮填料向两边堆积，中部出现短流的现象，因气液混和从气提管上部侧边出来，能利用密度差推动悬浮填料向中部翻滚，形成循环流动；
在第二反应区内，气提管会带动水流高速上升，能形成较高剪切力，有利于活性颗粒污泥生长，气提管周边可形成下环流；
因此，上述方案通过气提内循环的方式，在同一反应池内具备好氧和厌氧功能，可减少传统的内回流泵设计，减少能耗，并能够避免填料堆积，提高处理效果。
