申请日2021.08.12
公开日期2021.11.12
IPC分类E03C1/12;E03F5/10;C02F1/00;E03B3/02;E03F5/04;C02F103/42;E03C1/122
摘要
本发明涉及废水回收利用相关技术领域，公开了一种洗浴废水处理系统及其控制方法，包括集水结构，集水结构包括轻污水集水口、污水集水口和感应机构，感应机构用于检测洗浴位置是否有人，感应机构与轻污水集水口和污水集水口中的第一阀门电连接，轻污水集水口与第一储水装置的外供水管通过第二阀门连接，外供水管上设有流量计，流量计与第二阀门电连接，污水集水口与污水处理装置连接，污水处理装置与储水装置连接，实现了对不同污染程度的水的分类收集，使中水处理效率得到了提高，通过第二阀门和流量计的设置，在使用时通过将受污染程度较轻的水混入进行稀释，从而使中水达到可使用的指标，进一步提高了中水的处理效率的处理成本。
权利要求

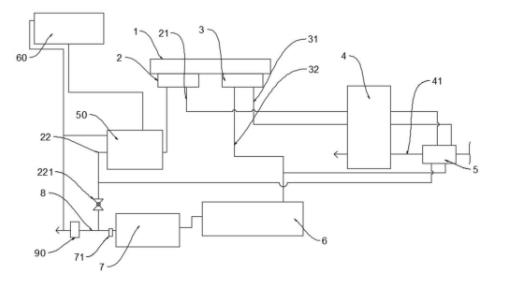

1.一种洗浴废水处理系统，其特征在于：包括集水结构(1)，所述集水结构(1)包括轻污水集水口(2)、污水集水口(3)和感应机构，所述感应机构用于检测洗浴位置是否有人，所述感应机构与所述轻污水集水口(2)和污水集水口(3)中的第一阀门(12)电连接，所述轻污水集水口(2)与第一储水装置(7)的外供水管(8)通过第二阀门(221)连接，所述外供水管(8)上设有流量计(71)，所述流量计(71)与所述第二阀门(221)电连接，所述污水集水口(3)与污水处理装置(6)连接，所述污水处理装置(6)与所述第一储水装置(7)连接。
2.根据权利要求1所述的一种洗浴废水处理系统，其特征在于：污水集水口(3)与分流机构(13)连接，所述集水结构(1)中还包括有温度检测机构(14)，所述温度检测机构(14)与所述分流机构(13)电连接，所述污水集水口(3)经分流机构(13)连接第一热水管(31)和第一冷水管(32)，所述第一冷水管(32)与所述污水处理装置(6)连接，第一热水管(31)通过水箱(4)进水管处的换热装置(5)后与污水处理装置(6)连接。
3.根据权利要求2所述的一种洗浴废水处理系统，其特征在于：所述轻污水集水口(2)上也连接有分流机构(13)，所述轻污水集水口(2)经分流机构(13)连接第二热水管(21)和第二冷水管(22)，所述第二冷水管(22)与所述外供水管(8)连接，所述第二阀门(221)安装在第二冷水管(22)上，第二热水管(21)通过所述换热装置(5)后与第二冷水管(22)连接。
4.根据权利要求1-3中任意一项所述的一种洗浴废水处理系统，其特征在于：所述轻污水集水口(2)与第二储水装置(50)连接，所述第二储水装置(50)通过所述第二阀门(221)与外供水管(8)连接。
5.根据权利要求4所述的一种洗浴废水处理系统，其特征在于：还包括雨水收集装置(60)，所述雨水收集装置(60)与所述第二储水装置(50)连接，所述雨水收集装置(60)包括雨量感应器和电动遮蔽卷帘，雨量感应器与电动遮蔽卷帘电连接。
6.根据权利要求1-3、5中任意一项所述的一种洗浴废水处理系统，其特征在于：所述集水结构(1)还包括安装在浴室地面上的篦子板(9)，所述轻污水集水口(2)和污水集水口(3)安装在所述篦子板(9)下侧。
7.根据权利要求6所述的一种洗浴废水处理系统，其特征在于：所述感应机构包括安装在所述篦子板(9)上的压力传感器(10)。
8.根据权利要求6所述的一种洗浴废水处理系统，其特征在于：所述感应机构包括安装在洗浴位置的红外线传感器。
9.根据权利要求1-3、5、7、8中任意一项所述的一种洗浴废水处理系统，其特征在于：所述轻污水集水口(2)和污水集水口(3)中均设有过滤网。
10.一种应用于权利要求1-9中任意一项所述的洗浴废水处理系统的控制方法，其特征在于：检测洗浴位置是否有人，如有人，则开启污水集水口，如洗浴位置无人且持续时间大于设置时间后，关闭污水集水口，开启轻污水集水口，对污水集水口收集的水进行中水处理，处理后得到的中水在使用时，轻污水集水口收集的水与处理后的中水按设定比例同时排出使用。
说明书
一种洗浴废水处理系统及其控制方法
技术领域
本发明涉及废水回收利用相关技术领域，具体为一种洗浴废水处理系统及其控制方法。
背景技术
将洗浴废水作为水源，经过适当处理后作杂用水，其水质指标间于上水和下水之间，称为中水，相应的技术称为中水技术。经处理后的中水可用到厕所冲洗、园林灌溉、道路保洁等。对于淡水资源缺乏，城市供水严重不足的缺水地区，采用中水技术既能节约水源，又能使污水无害化，是防治水污染的重要途径，特别是在大型的公共浴室中，用水量较大，对其废水回收再利用存在实际意义，现阶段，对于浴室废水的回收一般为统一回收处理，而在实际的洗浴过程中，在洗浴之前以及洗浴过程中，洗浴人员会由于一些原因如等待水升温、调试水温、拿取物品等情况，此时淋浴头持续出水，但是此时喷出的水并没有使用过，如果将此类的水与污水也统一进行处理，则会降低废水回收再利用的效率，同时也浪费能源，针对上述问题，提出了本申请。
发明内容
本发明的目的在于提供一种洗浴废水处理系统及其控制方法，用于克服现有技术中洗浴废水难以进行分类处理的问题。
本发明是通过以下技术方案来实现的。
本发明的一种洗浴废水处理系统，包括集水结构，所述集水结构包括轻污水集水口、污水集水口和感应机构，所述感应机构用于检测洗浴位置是否有人，所述感应机构与所述轻污水集水口和污水集水口中的第一阀门电连接，所述轻污水集水口与第一储水装置的外供水管通过第二阀门连接，所述外供水管上设有流量计，所述流量计与所述第二阀门电连接，所述污水集水口与污水处理装置连接，所述污水处理装置与所述第一储水装置连接。
进一步地，污水集水口与分流机构连接，所述集水结构中还包括有温度检测机构，所述温度检测机构与所述分流机构电连接，所述污水集水口经分流机构连接第一热水管和第一冷水管，所述第一冷水管与所述污水处理装置连接，第一热水管通过水箱进水管处的换热装置后与污水处理装置连接。
进一步地，所述轻污水集水口上也连接有分流机构，所述轻污水集水口经分流机构连接第二热水管和第二冷水管，所述第二冷水管与所述外供水管连接，所述第二阀门安装在第二冷水管上，第二热水管通过所述换热装置后与第二冷水管连接。
进一步地，所述轻污水集水口与第二储水装置连接，所述第二储水装置通过所述第二阀门与外供水管连接。
进一步地，还包括雨水收集装置，所述雨水收集装置与所述第二储水装置连接，所述雨水收集装置包括雨量感应器和电动遮蔽卷帘，雨量感应器与电动遮蔽卷帘电连接。
进一步地，所述集水结构还包括安装在浴室地面上的篦子板，所述轻污水集水口和污水集水口安装在所述篦子板下侧。
进一步地，所述感应机构包括安装在所述篦子板上的压力传感器，所述压力传感器与所述第一阀门电连接。
进一步地，所述感应机构包括安装在洗浴位置的红外线传感器，所述红外线传感器与所述第一阀门电连接。
进一步地，所述轻污水集水口和污水集水口中均设有过滤网。
一种洗浴废水处理系统的控制方法，检测洗浴位置是否有人，如有人，则开启污水集水口，如洗浴位置无人且持续时间大于设置时间后，关闭污水集水口，开启轻污水集水口，对污水集水口收集的水进行中水处理，处理后得到的中水在使用时，轻污水集水口收集的水与处理后的中水按设定比例同时排出使用。
本发明的有益效果：
通过轻污水集水口和污水集水口的设置，实现了对不同污染程度的水的分类收集，仅对受污染程度较重的水进行处理，从而解决了现阶段中水处理系统无法对水进行分类处理的问题，使中水处理效率得到了提高，通过第二阀门和流量计的设置，中水使用时，第二阀门根据流量计检测到的流量数值调整开闭幅度，使轻污水集水口处收集的较干净的水按比例的混入处理过的中水中对处理过的中水进行稀释，从而中水进行处理时可适当降低指标，在使用时通过将受污染程度较轻的水混入进行稀释，从而使中水达到可使用的指标，进一步提高了中水的处理效率的处理成本。
