申请日2021.08.13
公开日期2021.11.12
IPC分类B08B13/00;B08B3/02;B08B5/02;C02F9/06
摘要

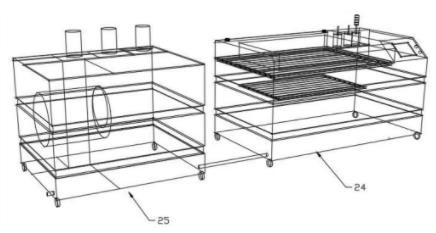

本发明公开一种印刷机配件清洗过滤循环净化系统，包括清洗机与水处理机，所述清洗机通过管道连接于清洗机，通过管道将清洗机清洗的污水引入水处理机进行处理；所述水处理机外由壳体包裹，内部依次是由电絮凝系统、固液分离带排污系统与清洗系统以及膜处理系统组成；所述水处理机壳体的上方设有三个加药箱，每个加药箱内分别设有一个计量泵与搅拌电机，所述电絮凝系统内部上下分别设有上限位开关A与下限位开关A；本发明的水处理机连通清洗机实现了自动循环重复清洗物件节省用水，或者净化后的水进行排放，且不影响周围环境，满足了人们的使用需求可进行推广。
权利要求
1.一种印刷机配件清洗过滤循环净化系统，包括清洗机与水处理机，其特征在于，所述清洗机通过管道连接于水处理机，通过管道将清洗机清洗的污水引入水处理机进行处理；
所述水处理机外由壳体包裹，内部依次是由电絮凝系统、固液分离带排污系统与清洗系统以及膜处理系统组成；
所述电絮凝系统包括加药箱、搅拌电机、计量泵、潜水排污泵A、上限位开关A、下限位开关A组成，所述水处理机壳体的上方设有三个加药箱，每个加药箱内分别设有一个计量泵与搅拌电机，所述电絮凝系统内部上下分别设有上限位开关A与下限位开关A；
所述固液分离带排污系统与清洗系统同时进行，所述清洗系统不接触设于固液分离带排污系统的上方，所述固液分离带排污系统的下方不接触设有过滤网片，过滤网片的下方设有潜水排污泵B，以及上限位开关B与下限位开关B，所述清洗系统的上方设有驱动电机。
2.根据权利要求1所述的一种印刷机配件清洗过滤循环净化系统，其特征在于，所述加药箱、搅拌电机与计量泵分别设有三个，为加药箱A、搅拌电机A与计量泵A17、加药箱B、搅拌电机B与计量泵B、加药箱C、搅拌电机C与计量泵C。
3.根据权利要求1所述的一种印刷机配件清洗过滤循环净化系统，其特征在于，所述电絮凝系统内底部设有潜水排污泵A、曝气盘与PH检测仪。
4.根据权利要求1所述的一种印刷机配件清洗过滤循环净化系统，其特征在于，所述自动清洗系统是由多个喷水嘴与喷气嘴组成。
5.根据权利要求1所述的一种印刷机配件清洗过滤循环净化系统，其特征在于，所述水处理机内还设有活性炭过滤器与精密过滤器对过滤网片过滤出的污水在进行第二次过滤。
说明书
一种印刷机配件清洗过滤循环净化系统
技术领域
本发明涉及印刷机配件清洗技术领域，特别是涉及一种印刷机配件清洗过滤循环净化系统。
背景技术
目前，在清洗机清洗物件时候会产生许多污水，如果污水处理不当，会影响周围环境，且大量的清洗会浪费大量的水资源，因此目前亟需一种便于清洗与净化的系统来解决上述问题。
发明内容
本发明为解决目前背景技术的问题，提供了一种印刷机配件清洗过滤循环净化系统，包括清洗机与水处理机，所述清洗机通过管道连接于水处理机，通过管道将清洗机清洗的污水引入水处理机进行处理；
所述水处理机外由壳体包裹，内部依次是由电絮凝系统、固液分离带排污系统与清洗系统以及膜处理系统组成；
所述电絮凝系统包括加药箱、搅拌电机、计量泵、潜水排污泵A、上限位开关A、下限位开关A组成，所述水处理机壳体的上方设有三个加药箱，每个加药箱内分别设有一个计量泵与搅拌电机，所述电絮凝系统内部上下分别设有上限位开关A与下限位开关A；
所述固液分离带排污系统与清洗系统同时进行，所述清洗系统不接触设于固液分离带排污系统的上方，所述固液分离带排污系统的下方不接触设有过滤网片，过滤网片的下方设有潜水排污泵B，以及上限位开关B与下限位开关B，所述清洗系统的上方设有驱动电机。
进一步的，所述加药箱、搅拌电机与计量泵分别设有三个，为加药箱A、搅拌电机A与计量泵A17、加药箱B、搅拌电机B与计量泵B、加药箱C、搅拌电机C与计量泵C。
进一步的，所述电絮凝系统内底部设有潜水排污泵A、曝气盘与PH检测仪。
进一步的，所述自动清洗系统是由多个喷水嘴与喷气嘴组成。
进一步的，所述水处理机内还设有活性炭过滤器与精密过滤器对过滤网片过滤出的污水在进行第二次过滤。
采用上述技术方案，具有如下有益效果：
本发明的水处理机连通清洗机实现了自动循环重复清洗物件节省用水，或者净化后的水进行排放，且不影响周围环境，满足了人们的使用需求可进行推广。
