申请日2021.08.10
公开日期2021.11.19
IPC分类C02F1/28;C02F1/24
摘要
本发明公开了一种含油废水高效吸油净化方法，属于污水处理领域，它在现有的气浮法的处理工艺中创造性的加入吸油浮标来提高除油效果，特别是提高了气泡对悬浮在液面附近油粒的粘附，吸油浮标浮在液面上可阻止油挥发或蒸发到外界空气中，避免造成二次污染，它通过吸油树脂对油进行及时的吸附，利用油对隔离膜的溶解作用使碳酸氢钠落入到柠檬酸中，二者反应产生的二氧化碳气体冲破阻水件进入到废水中并产生大量的气泡，以与悬浮在附近的油粒结合，从而有效提高了除油效果，当反应停止后，废水通过阻水件涌入到吸油浮标的内部，通过吸水棒对水的引导作用使无水硫酸铜变色，从而给工作人员作出提醒以及时进行回收更换，提高处理效果。
权利要求
1.一种含油废水高效吸油净化方法，其特征在于：包括以下步骤：
S1，在存放含油废水的处理池底部安放气泡发生器，然后向含油废水中投加适量的浮选剂并搅拌均匀，以增加起泡效果；
S2，向含油废水中投入适量的吸油浮标，吸油浮标漂浮在废水的液面上，待全部的吸油浮标投完后用长杆拨动进行调整，从而让吸油浮标都贴靠在一起以将液面覆盖住，尽量减小液面的露出面积；
S3，启动气泡发生器，气泡与废水中的分散油、乳化油形成气-油珠结合体上浮而实现油水分离，从而方便让吸油浮标对油吸附。
2.根据权利要求1所述的一种含油废水高效吸油净化方法，其特征在于：所述S2步骤中的吸油浮标包括浮筒（101），所述浮筒（101）的下端中部固定连接有浮杆（102），且浮杆（102）的下端固定连接有与其连通的浮球（103）。
3.根据权利要求2所述的一种含油废水高效吸油净化方法，其特征在于：所述浮筒（101）的内部填充有吸油树脂（2），且吸油树脂（2）贯穿浮筒（101）的下端侧壁。
4.根据权利要求3所述的一种含油废水高效吸油净化方法，其特征在于：所述吸油树脂（2）的下表面镶嵌有多个吸油树脂条（3），所述吸油树脂条（3）的表面为多绒毛结构。
5.根据权利要求2所述的一种含油废水高效吸油净化方法，其特征在于：所述浮杆（102）靠近浮球（103）的内壁固定连接有隔离膜（4），且浮杆（102）位于隔离膜（4）上方的内壁固定连接有隔水板（5），所述隔离膜（4）与隔水板（5）之间填充碳酸氢钠粉末，所述浮杆（102）的内部设置有两个对称分布的导油棒（6），所述导油棒（6）的下端贯穿至隔离膜（4）的内部，且导油棒（6）的上端贯穿至吸油树脂（2）的内部，所述导油棒（6）的上端连接有向吸油树脂（2）外侧延伸的导油延伸棒（601）。
6.根据权利要求5所述的一种含油废水高效吸油净化方法，其特征在于：所述隔离膜（4）采用油溶性材质，所述隔离膜（4）的内部镶嵌有两个对称分布并且与导油棒（6）连接的吸油棉（401），且吸油棉（401）的内壁镶嵌有多个向四周分散延伸的吸油棉条。
7.根据权利要求2所述的一种含油废水高效吸油净化方法，其特征在于：所述浮球（103）的上半部分开设有半球体腔，且半球体腔的底部填充有柠檬酸溶液，所述半球体腔的腔壁镶嵌有多个阻水件（7）。
8.根据权利要求7所述的一种含油废水高效吸油净化方法，其特征在于：所述阻水件（7）包括内宽外窄的喇叭状出气筒（701），所述出气筒（701）的宽口部分内壁固定连接有气胀膜（702），所述气胀膜（702）的内壁开设有多个相互连通的储液腔（703），且储液腔（703）中填充有起泡剂。
9.根据权利要求2或5所述的一种含油废水高效吸油净化方法，其特征在于：所述浮筒（101）的内壁还固定连接有分隔板（8），且浮筒（101）位于分隔板（8）上方的空腔内填充有无水硫酸铜粉末，所述浮杆（102）中放置有吸水棒（9），且吸水棒（9）的下端贯穿隔离膜（4）并延伸至浮球（103）中，所述吸水棒（9）的上端贯穿分隔板（8）延伸至浮筒（101）的上部，且吸水棒（9）的上端固定连接有向四周分散分布的吸水条（901）。
10.根据权利要求2所述的一种含油废水高效吸油净化方法，其特征在于：所述浮筒（101）为正六边形状，且浮筒（101）的上表面采用透明材质。
说明书
一种含油废水高效吸油净化方法
技术领域
本发明涉及污水处理领域，更具体地说，涉及一种含油废水高效吸油净化方法。
背景技术
含油废水的来源非常广泛。除了石油开采及加工工业排出大量含油废水外，还有固体燃料热加工、纺织工业中的洗毛废水、轻工业中的制革废水、铁路及交通运输业、屠宰及食品加工以及机械工业中车削工艺中的乳化液等，其中石油工业及固体燃料热加工工业排出的含油废水为其主要来源。此外，即使在一般的生活污水中，油类和油脂也占到总有机质的10%，每人每天产生的油类和油脂可按0.015kg估算。
对含油废水的处理方法有多种，主要分为化学法、生物法、物理法三大类，在实际处理的过程中这几种方法往往不单一使用，而是相互结合使用，可以有效提高处理效果，如物理与化学相结合而生的气浮法，气浮法是将空气以微小气泡形式注入水中，使微小气泡与在水中悬浮的油粒粘附，因其密度小于水而上浮，形成浮渣层从水中分离。常投加浮选剂提高浮选效果，浮选剂一方面具有破乳作用和起泡作用，另一方面还有吸附架桥作用，可以使胶体粒子聚集随气泡一起上浮。
目前的气浮法都是运用气泡的作用来处理油水，而气泡在上浮到液面上后，由于液压的减小，气泡上浮过程中体积逐渐增大，进而使气泡过早的破裂，这就降低了除油效果，而且气泡体积的增大也不能很好的对悬浮在靠近液面的油粒进行粘附。
发明内容
1．要解决的技术问题
针对现有技术中存在的问题，本发明的目的在于提供一种含油废水高效吸油净化方法，它在现有的气浮法的处理工艺中创造性的加入吸油浮标来提高除油效果，特别是提高了气泡对悬浮在液面附近油粒的粘附，吸油浮标浮在液面上，可阻止油挥发或蒸发到外界空气中，避免造成二次污染，它通过吸油树脂对上浮到液面的油进行及时的吸附，利用所吸附的油对隔离膜的溶解作用使碳酸氢钠落入到柠檬酸中，二者反应产生的二氧化碳气体冲破阻水件进入到废水中并产生大量的气泡，以与悬浮在附近的油粒结合，从而有效提高了除油效果，当反应停止后，废水通过阻水件涌入到吸油浮标的内部，通过吸水棒对水的引导作用使其上升到上方，以让无水硫酸铜变色，从而给工作人员作出提醒以及时进行回收更换，提高处理效果。
2．技术方案
为解决上述问题，本发明采用如下的技术方案。

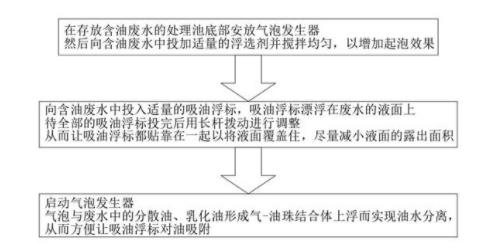

一种含油废水高效吸油净化方法，包括以下步骤：
S1，在存放含油废水的处理池底部安放气泡发生器，然后向含油废水中投加适量的浮选剂并搅拌均匀，以增加起泡效果；
S2，向含油废水中投入适量的吸油浮标，吸油浮标漂浮在废水的液面上，待全部的吸油浮标投完后用长杆拨动进行调整，从而让吸油浮标都贴靠在一起以将液面覆盖住，尽量减小液面的露出面积；
S3，启动气泡发生器，气泡与废水中的分散油、乳化油形成气-油珠结合体上浮而实现油水分离，从而方便让吸油浮标对油吸附。它在现有的气浮法的处理工艺中创造性的加入吸油浮标来提高除油效果，特别是提高了气泡对悬浮在液面附近油粒的粘附，吸油浮标浮在液面上，可阻止油挥发或蒸发到外界空气中，避免造成二次污染，它通过吸油树脂对上浮到液面的油进行及时的吸附，利用所吸附的油对隔离膜的溶解作用使碳酸氢钠落入到柠檬酸中，二者反应产生的二氧化碳气体冲破阻水件进入到废水中并产生大量的气泡，以与悬浮在附近的油粒结合，从而有效提高了除油效果，当反应停止后，废水通过阻水件涌入到吸油浮标的内部，通过吸水棒对水的引导作用使其上升到上方，以让无水硫酸铜变色，从而给工作人员作出提醒以及时进行回收更换，提高处理效果。
进一步的，所述S2步骤中的吸油浮标包括浮筒，浮筒浮在液面上，可阻止油挥发或蒸发到外界空气中，避免造成二次污染，所述浮筒的下端中部固定连接有浮杆，且浮杆的下端固定连接有与其连通的浮球，浮球产生气泡以与悬浮在附近的油粒结合，从而有效提高了除油效果。
进一步的，所述浮筒的内部填充有吸油树脂，且吸油树脂贯穿浮筒的下端侧壁，上浮到液面的油与吸油树脂接触，从而对油进行及时的吸附。
进一步的，所述吸油树脂的下表面镶嵌有多个吸油树脂条，这样可增大吸油树脂的吸附范围，有效提高吸油效果，所述吸油树脂条的表面为多绒毛结构，绒毛能捕捉到气泡，从而提高吸油效果。
进一步的，所述浮杆靠近浮球的内壁固定连接有隔离膜，且浮杆位于隔离膜上方的内壁固定连接有隔水板，所述隔离膜与隔水板之间填充碳酸氢钠粉末，所述浮杆的内部设置有两个对称分布的导油棒，所述导油棒的下端贯穿至隔离膜的内部，且导油棒的上端贯穿至吸油树脂的内部，所述导油棒的上端连接有向吸油树脂外侧延伸的导油延伸棒，导油棒借助导油延伸棒将吸油树脂中所吸附的油导向隔离膜，隔离膜被油溶解后破裂使得碳酸氢钠粉末掉落到柠檬酸溶液中，二者发生化学反应产生大量的二氧化碳气体，气体冲破阻水件后在废液中产生气泡，从而增加对油粒的粘附效果。
进一步的，所述隔离膜采用油溶性材质，是为了能被油溶解破裂，从而释放出碳酸氢钠粉末，所述隔离膜的内部镶嵌有两个对称分布并且与导油棒连接的吸油棉，且吸油棉的内壁镶嵌有多个向四周分散延伸的吸油棉条，是为了增大溶解范围，从而加快隔离膜的破裂。
进一步的，所述浮球的上半部分开设有半球体腔，且半球体腔的底部填充有柠檬酸溶液，柠檬酸与碳酸氢钠发生化学反应产生大量的二氧化碳气体，所述半球体腔的腔壁镶嵌有多个阻水件，阻水件在反应发生前可阻止废液涌入到浮球的内部。
进一步的，所述阻水件包括内宽外窄的喇叭状出气筒，所述出气筒的宽口部分内壁固定连接有气胀膜，所述气胀膜的内壁开设有多个相互连通的储液腔，产生的大量二氧化碳气体使气胀膜胀破，让气体进入到废液中以产生气泡，且储液腔中填充有起泡剂，是为了增加起泡效果。
进一步的，所述浮筒的内壁还固定连接有分隔板，且浮筒位于分隔板上方的空腔内填充有无水硫酸铜粉末，所述浮杆中放置有吸水棒，且吸水棒的下端贯穿隔离膜并延伸至浮球中，所述吸水棒的上端贯穿分隔板延伸至浮筒的上部，且吸水棒的上端固定连接有向四周分散分布的吸水条，是为了增大水的浸透范围，当反应停止二氧化碳释放完后，废水开始涌入到浮球内部，吸水棒吸收水并将水引导到无水硫酸铜中，无水硫酸铜中遇水后变色，工作人员通过观察颜色可及时捞起吸油浮标并进行更换。
进一步的，所述浮筒为正六边形状，这样是为了让相邻的两个吸油浮标紧密贴靠在一起，保证有效的覆盖作用，且浮筒的上表面采用透明材质，方便工作人员观察颜色的变化。
3．有益效果
相比于现有技术，本发明的优点在于：
（1）本方案在现有的气浮法的处理工艺中创造性的加入吸油浮标来提高除油效果，特别是提高了气泡对悬浮在液面附近油粒的粘附，吸油浮标浮在液面上，可阻止油挥发或蒸发到外界空气中，避免造成二次污染，它通过吸油树脂对上浮到液面的油进行及时的吸附，利用所吸附的油对隔离膜的溶解作用使碳酸氢钠落入到柠檬酸中，二者反应产生的二氧化碳气体冲破阻水件进入到废水中并产生大量的气泡，以与悬浮在附近的油粒结合，从而有效提高了除油效果，当反应停止后，废水通过阻水件涌入到吸油浮标的内部，通过吸水棒对水的引导作用使其上升到上方，以让无水硫酸铜变色，从而给工作人员作出提醒以及时进行回收更换，提高处理效果。
（2）S2步骤中的吸油浮标包括浮筒，浮筒浮在液面上，可阻止油挥发或蒸发到外界空气中，避免造成二次污染，浮筒的下端中部固定连接有浮杆，且浮杆的下端固定连接有与其连通的浮球，浮球产生气泡以与悬浮在附近的油粒结合，从而有效提高了除油效果。
（3）浮筒的内部填充有吸油树脂，且吸油树脂贯穿浮筒的下端侧壁，上浮到液面的油与吸油树脂接触，从而对油进行及时的吸附。
（4）吸油树脂的下表面镶嵌有多个吸油树脂条，这样可增大吸油树脂的吸附范围，有效提高吸油效果，吸油树脂条的表面为多绒毛结构，绒毛能捕捉到气泡，从而提高吸油效果。
（5）浮杆靠近浮球的内壁固定连接有隔离膜，且浮杆位于隔离膜上方的内壁固定连接有隔水板，隔离膜与隔水板之间填充碳酸氢钠粉末，浮杆的内部设置有两个对称分布的导油棒，导油棒的下端贯穿至隔离膜的内部，且导油棒的上端贯穿至吸油树脂的内部，导油棒的上端连接有向吸油树脂外侧延伸的导油延伸棒，导油棒借助导油延伸棒将吸油树脂中所吸附的油导向隔离膜，隔离膜被油溶解后破裂使得碳酸氢钠粉末掉落到柠檬酸溶液中，二者发生化学反应产生大量的二氧化碳气体，气体冲破阻水件后在废液中产生气泡，从而增加对油粒的粘附效果。
（6）隔离膜采用油溶性材质，是为了能被油溶解破裂，从而释放出碳酸氢钠粉末，隔离膜的内部镶嵌有两个对称分布并且与导油棒连接的吸油棉，且吸油棉的内壁镶嵌有多个向四周分散延伸的吸油棉条，是为了增大溶解范围，从而加快隔离膜的破裂。
（7）浮球的上半部分开设有半球体腔，且半球体腔的底部填充有柠檬酸溶液，柠檬酸与碳酸氢钠发生化学反应产生大量的二氧化碳气体，半球体腔的腔壁镶嵌有多个阻水件，阻水件在反应发生前可阻止废液涌入到浮球的内部。
（8）阻水件包括内宽外窄的喇叭状出气筒，出气筒的宽口部分内壁固定连接有气胀膜，气胀膜的内壁开设有多个相互连通的储液腔，产生的大量二氧化碳气体使气胀膜胀破，让气体进入到废液中以产生气泡，且储液腔中填充有起泡剂，是为了增加起泡效果。
（9）浮筒的内壁还固定连接有分隔板，且浮筒位于分隔板上方的空腔内填充有无水硫酸铜粉末，浮杆中放置有吸水棒，且吸水棒的下端贯穿隔离膜并延伸至浮球中，吸水棒的上端贯穿分隔板延伸至浮筒的上部，且吸水棒的上端固定连接有向四周分散分布的吸水条，是为了增大水的浸透范围，当反应停止二氧化碳释放完后，废水开始涌入到浮球内部，吸水棒吸收水并将水引导到无水硫酸铜中，无水硫酸铜中遇水后变色，工作人员通过观察颜色可及时捞起吸油浮标并进行更换。
（10）浮筒为正六边形状，这样是为了让相邻的两个吸油浮标紧密贴靠在一起，保证有效的覆盖作用，且浮筒的上表面采用透明材质，方便工作人员观察颜色的变化。
