申请日2021.06.18
公开日期2021.11.12
IPC分类B01D33/067;B01D33/76;B01D33/80;B01D33/46
摘要
本实用新型公开了一种移动式污水处理设备，涉及污水处理技术领域，包括车架，所述车架的顶端中部固定连接有罐体，所述罐体的底端中部固定连接有支撑架，所述支撑架的顶端设有转轴，所述转轴的外侧固定连接有转动筒，所述转动筒的外侧固定连接有弧形刮板和弧形输水管，所述转动筒的外侧开设有通孔，所述弧形输水管的顶端固定连接有多个喷头，所述罐体的内部固定连接有固定架，所述固定架的顶端固定连接有滤网，所述固定架与转动筒转动连接，所述转动筒的底端外侧固定连接有水泵，所述水泵的进水端固定连接有供水管。本实用新型，解决了现有的移动式污水处理设备滤网清理较为不便和滤渣清理不便的问题。
权利要求

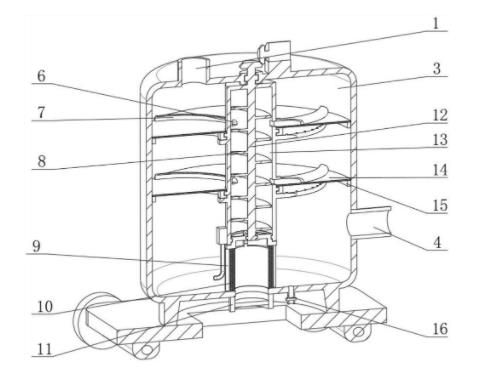

1.一种移动式污水处理设备，包括车架(5)，其特征在于：所述车架(5)的顶端中部固定连接有罐体(3)，所述罐体(3)的底端中部固定连接有支撑架(9)，所述支撑架(9)的顶端设有转轴(12)，所述转轴(12)的外侧固定连接有转动筒(13)，所述转动筒(13)的外侧固定连接有弧形刮板(7)和弧形输水管(18)，所述转动筒(13)的外侧开设有通孔(6)，所述弧形输水管(18)的顶端固定连接有多个喷头(17)，所述罐体(3)的内部固定连接有固定架(15)，所述固定架(15)的顶端固定连接有滤网(14)，所述固定架(15)与转动筒(13)转动连接，所述转动筒(13)的底端外侧固定连接有水泵(19)，所述水泵(19)的进水端固定连接有供水管(20)，所述罐体(3)的顶端固定连接有电机(2)，所述电机(2)与转轴(12)传动连接，所述罐体(3)的一侧底端固定连接有出水管(4)，所述罐体(3)的底端固定设有排渣口(11)和排空管(16)。
2.根据权利要求1所述的一种移动式污水处理设备，其特征在于：所述转轴(12)的顶端与罐体(3)转动连接，所述转轴(12)的底端与支撑架(9)转动连接。
3.根据权利要求1所述的一种移动式污水处理设备，其特征在于：所述滤网(14)有多个，多个所述滤网(14)均匀分布在罐体(3)的内侧，多个所述滤网(14)的目数不同。
4.根据权利要求1所述的一种移动式污水处理设备，其特征在于：所述弧形刮板(7)和弧形输水管(18)均有多个，所述弧形刮板(7)的固定位置与弧形输水管(18)的固定位置相对应，所述弧形刮板(7)位于滤网(14)的顶端，所述弧形输水管(18)位于滤网(14)的底端。
5.根据权利要求1所述的一种移动式污水处理设备，其特征在于：所述通孔(6)的开设位置与弧形刮板(7)的固定位置相对应。
6.根据权利要求1所述的一种移动式污水处理设备，其特征在于：所述转动筒(13)的内侧设有螺旋叶片(8)，所述螺旋叶片(8)与转轴(12)固定连接。
7.根据权利要求1所述的一种移动式污水处理设备，其特征在于：所述支撑架(9)的内侧固定连接有筒状滤芯(10)，所述支撑架(9)与转动筒(13)转动连接。
8.根据权利要求1所述的一种移动式污水处理设备，其特征在于：所述排渣口(11)和排空管(16)的底端均设有阀门，所述排渣口(11)的固定位置与筒状滤芯(10)的固定位置相对应。
说明书
一种移动式污水处理设备
技术领域
本实用新型涉及污水处理技术领域，更具体的是涉及一种移动式污水处理设备。
背景技术
随着社会经济的快速发展，环境污染越来越严重，现如今，污染的治理成为了我国现阶段的一个重要问题，其中，污水是环境污染中的一个重要组成部分，为了解决污水污染环境的问题，需要使用污水处理设备来处理污水，在处理污水时通常需要对其进行过滤除渣。
现有的污水处理装置，大多为固定的装置，通过建污水处理池来处理污水，不能移动处理污水。
在中国实用新型专利申请号：CN202020689817.5中公开有一种移动式污水处理设备，该移动式污水处理设备，包括壳体，壳体内部由左至右依次设有过滤室、一级消毒室、二级消毒室和三级消毒室，且过滤室的上部、一级消毒室的上部、二级消毒室的上部和三级消毒室的上部之间通过连通管相连通。该移动式污水处理设备，通过设置可拆卸的过滤结构以便对其进行清理更换，同时需定期人工对滤渣进行清理，使用较为不便。
因此，提出一种移动式污水处理设备来解决上述问题很有必要。
实用新型内容
(一)解决的技术问题
本实用新型的目的在于：为了解决现有的移动式污水处理设备滤网清理较为不便和滤渣清理不便的问题，本实用新型提供一种移动式污水处理设备。
(二)技术方案
本实用新型为了实现上述目的具体采用以下技术方案：
一种移动式污水处理设备，包括车架，所述车架的顶端中部固定连接有罐体，所述罐体的底端中部固定连接有支撑架，所述支撑架的顶端设有转轴，所述转轴的外侧固定连接有转动筒，所述转动筒的外侧固定连接有弧形刮板和弧形输水管，所述转动筒的外侧开设有通孔，所述弧形输水管的顶端固定连接有多个喷头，所述罐体的内部固定连接有固定架，所述固定架的顶端固定连接有滤网，所述固定架与转动筒转动连接，所述转动筒的底端外侧固定连接有水泵，所述水泵的进水端固定连接有供水管，所述罐体的顶端固定连接有电机，所述电机与转轴传动连接，所述罐体的一侧底端固定连接有出水管，所述罐体的底端固定设有排渣口和排空管。
进一步地，所述转轴的顶端与罐体转动连接，所述转轴的底端与支撑架转动连接。
进一步地，所述滤网有多个，多个所述滤网均匀分布在罐体的内侧，多个所述滤网的目数不同。
进一步地，所述弧形刮板和弧形输水管均有多个，所述弧形刮板的固定位置与弧形输水管的固定位置相对应，所述弧形刮板位于滤网的顶端，所述弧形输水管位于滤网的底端。
进一步地，所述通孔的开设位置与弧形刮板的固定位置相对应。
进一步地，所述转动筒的内侧设有螺旋叶片，所述螺旋叶片与转轴固定连接。
进一步地，所述支撑架的内侧固定连接有筒状滤芯，所述支撑架与转动筒转动连接。
进一步地，所述排渣口和排空管的底端均设有阀门，所述排渣口的固定位置与筒状滤芯的固定位置相对应。
(三)有益效果
本实用新型的有益效果如下：
1、本实用新型，通过设置罐体、弧形刮板、转轴、转动筒、滤网和弧形输水管，在喷头喷出的水流的冲刷下和弧形刮板的共同作用下，将滤渣通过通孔刮至转动筒中，解决了滤网清理较为不便的问题。
2、本实用新型，通过设置螺旋叶片、筒状滤芯和排渣口，在螺旋叶片和筒状滤芯的作用下，可将滤渣进行收集，在需要排空滤渣时，打开排渣口底端的阀门，即可将滤渣排出，解决了滤渣清理不便的问题。
