申请日2021.06.16
公开日期2021.11.16
IPC分类B01D25/32;B01D25/12
摘要
本实用新型公开了一种再生混凝土制备用污水压滤装置，包括压滤机主体，所述压滤机主体上设置有滤板清洁装置主体，所述滤板清洁装置主体上设置有伸缩水桩，所述伸缩水桩上连接有固定座，所述固定座上套有洗刷件，所述固定座上连接有阻挡洗刷件的挡块；所述固定座上设置有旋钮，所述固定座内设置有固定洗刷件的固定机构。本实用新型的有益效果是：能够对洗刷件进行拆卸与安装，便于快速对洗刷件进行更换，提高了工作效率，结构设计合理，操作简单，使用方便；通过设置有挡块，能够对洗刷件进行阻挡，便于对洗刷件进行定位。
权利要求
1.一种再生混凝土制备用污水压滤装置，包括压滤机主体(1)，所述压滤机主体(1)上设置有滤板清洁装置主体(2)，所述滤板清洁装置主体(2)上设置有伸缩水桩(3)，其特征在于：所述伸缩水桩(3)上连接有固定座(4)，所述固定座(4)上套有洗刷件(5)，所述固定座(4)上连接有阻挡洗刷件(5)的挡块(6)；所述固定座(4)上设置有旋钮(9)，所述固定座(4)内设置有固定洗刷件(5)的固定机构。
2.根据权利要求1所述的再生混凝土制备用污水压滤装置，其特征在于：所述洗刷件(5)包括固定环(7)和刷头(8)，所述固定环(7)与刷头(8)连接，所述固定环(7)的内径与固定座(4)的外径适配。

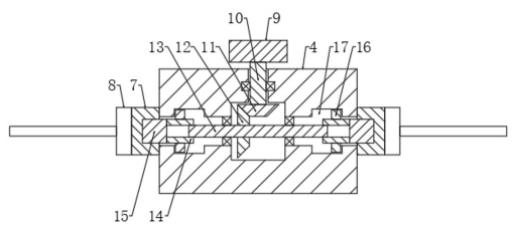

3.根据权利要求2所述的再生混凝土制备用污水压滤装置，其特征在于：所述固定机构包括旋转杆(10)、主动伞齿轮(11)、从动伞齿轮(12)、双向螺杆(13)和传动组件，所述旋转杆(10)的一端穿出固定座(4)并与旋钮(9)连接，所述旋转杆(10)的另一端与主动伞齿轮(11)连接，所述从动伞齿轮(12)套设在双向螺杆(13)上并与主动伞齿轮(11)啮合连接；所述传动组件设置有两组，两组所述传动组件分别位于双向螺杆(13)的两端。
4.根据权利要求3所述的再生混凝土制备用污水压滤装置，其特征在于：所述旋转杆(10)通过轴承与固定座(4)转动连接，所述双向螺杆(13)通过轴承与固定座(4)转动连接。
5.根据权利要求3所述的再生混凝土制备用污水压滤装置，其特征在于：所述传动组件包括螺纹筒(14)、限位件和卡接块(15)，所述螺纹筒(14)与双向螺杆(13)螺纹连接，所述卡接块(15)与螺纹筒(14)连接，所述固定环(7)上开设有与卡接块(15)适配的卡接槽，所述卡接块(15)的一端穿出固定座(4)并伸入卡接槽，所述限位件设置有两个，两个所述限位件分别位于螺纹筒(14)的两侧。
6.根据权利要求5所述的再生混凝土制备用污水压滤装置，其特征在于：所述限位件为限位滑块(16)，所述限位滑块(16)与螺纹筒(14)连接，所述固定座(4)上开设有与限位滑块(16)适配的限位槽(17)，所述限位滑块(16)在限位槽(17)内滑动。
说明书
再生混凝土制备用污水压滤装置
技术领域
本实用新型涉及混凝土回收利用技术领域，特别是一种再生混凝土制备用污水压滤装置。
背景技术
压滤机利用一种特殊的过滤介质，对对象施加一定的压力，使得液体渗析出来的一种机械设备，是一种常用的固液分离设备。在18世纪初就应用于化工生产，至今仍广泛应用于化工、制药、冶金、染料、食品、酿造、陶瓷以及环保等行业。
在中国实用新型专利申请公开说明书CN209155207U中公开的一种基于混凝土分离后浆水成型的压滤机，虽然，该实用新型具有清洗滤板彻底的特点，但是，该实用新型橡胶刷头安装在伸缩水桩头部，当橡胶刷头损坏严重时，不方便快速对橡胶刷头进行更换，降低了工作效率。
实用新型内容
本实用新型的目的在于克服现有技术不方便快速对橡胶刷头进行更换，降低了工作效率的缺点，提供一种再生混凝土制备用污水压滤装置。
本实用新型的目的通过以下技术方案来实现：一种再生混凝土制备用污水压滤装置，包括压滤机主体，所述压滤机主体上设置有滤板清洁装置主体，所述滤板清洁装置主体上设置有伸缩水桩，所述伸缩水桩上连接有固定座，所述固定座上套有洗刷件，所述固定座上连接有阻挡洗刷件的挡块；所述固定座上设置有旋钮，所述固定座内设置有固定洗刷件的固定机构。
可选的，所述洗刷件包括固定环和刷头，所述固定环与刷头连接，所述固定环的内径与固定座的外径适配。
可选的，所述固定机构包括旋转杆、主动伞齿轮、从动伞齿轮、双向螺杆和传动组件，所述旋转杆的一端穿出固定座并与旋钮连接，所述旋转杆的另一端与主动伞齿轮连接，所述从动伞齿轮套设在双向螺杆上并与主动伞齿轮啮合连接；所述传动组件设置有两组，两组所述传动组件分别位于双向螺杆的两端。
可选的，所述旋转杆通过轴承与固定座转动连接，所述双向螺杆通过轴承与固定座转动连接。
可选的，所述传动组件包括螺纹筒、限位件和卡接块，所述螺纹筒与双向螺杆螺纹连接，所述卡接块与螺纹筒连接，所述固定环上开设有与卡接块适配的卡接槽，所述卡接块的一端穿出固定座并伸入卡接槽，所述限位件设置有两个，两个所述限位件分别位于螺纹筒的两侧。
可选的，所述限位件为限位滑块，所述限位滑块与螺纹筒连接，所述固定座上开设有与限位滑块适配的限位槽，所述限位滑块在限位槽内滑动。
本实用新型具有以下优点：
1.本实用新型通过旋钮、旋转杆、主动伞齿轮、从动伞齿轮、双向螺杆、螺纹筒、卡接块、限位滑块、限位槽的配合使用，能够对洗刷件进行拆卸与安装，便于快速对洗刷件进行更换，提高了工作效率，结构设计合理，操作简单，使用方便。
2.本实用新型通过设置有挡块，能够对洗刷件进行阻挡，便于对洗刷件进行定位；通过设置有限位滑块，能够避免螺纹筒跟随双向螺杆转动，使螺纹筒沿双向螺杆的长度方向移动，提高卡接块移动时的稳定性。
