申请日2021.06.10
公开日期2021.11.19
IPC分类C02F1/40
摘要
本实用新型提供一种油水分离器用稳流装置，涉及油水分离器技术领域，它是由限位框、第一连接块、第二连接块、方形框、矩形框、调节结构、第一浮块、第二浮块、挡板和安装结构构成，所述限位框内部分别滑动连接有第一连接块和第二连接块，所述第一连接块之间固装有方形框，所述第二连接块之间固装有矩形框，所述方形框与矩形框之间设置有调节结构，所述方形框的内部固装有第一浮块，所述矩形框的内部固装有第二浮块，所述方形框的一侧固装有挡板。本实用新型，通过设置该调节结构，使工作人员能够对水流的流量进行调节，无需额外的工具，操作简单，使油水分离器处理油污水的速度能够得到调节。
权利要求

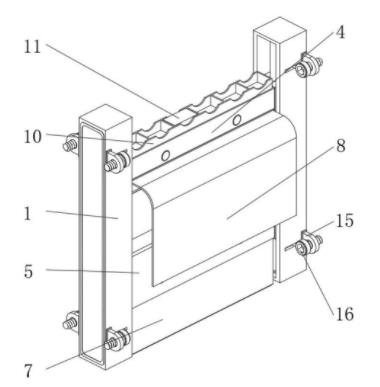

1.一种油水分离器用稳流装置，它是由限位框(1)、第一连接块(2)、第二连接块(3)、方形框(4)、矩形框(5)、调节结构、第一浮块(6)、第二浮块(7)、挡板(8)和安装结构构成，其特征在于：所述限位框(1)内部分别滑动连接有第一连接块(2)和第二连接块(3)，所述第一连接块(2)之间固装有方形框(4)，所述第二连接块(3)之间固装有矩形框(5)，所述方形框(4)与矩形框(5)之间设置有调节结构，所述方形框(4)的内部固装有第一浮块(6)，所述矩形框(5)的内部固装有第二浮块(7)，所述方形框(4)的一侧固装有挡板(8)，所述限位框(1)的外侧设置有安装结构。
2.根据权利要求1所述的一种油水分离器用稳流装置，其特征在于：所述限位框(1)的内部固装有滑杆(9)，所述第一连接块(2)和第二连接块(3)与滑杆(9)滑动连接。
3.根据权利要求1所述的一种油水分离器用稳流装置，其特征在于：所述矩形框(5)的顶部固装有放置框(10)，所述放置框(10)的内部套设有配重块(11)。
4.根据权利要求1所述的一种油水分离器用稳流装置，其特征在于：所述的调节结构包括螺纹杆(12)和螺纹筒(13)，所述螺纹杆(12)的表面对称开设有正反螺纹，所述螺纹杆(12)的两端均套设有螺纹筒(13)，所述螺纹筒(13)分别与方形框(4)和矩形框(5)固定连接。
5.根据权利要求4所述的一种油水分离器用稳流装置，其特征在于：所述螺纹杆(12)的表面固装有圆块(14)，所述圆块(14)的表面开设有凹槽。
6.根据权利要求1所述的一种油水分离器用稳流装置，其特征在于：所述的安装结构包括连接板(15)、螺栓(16)、圆环(17)和滑槽(18)，所述限位框(1)的表面固装有连接板(15)，所述连接板(15)的内部套设有螺栓(16)，所述螺栓(16)的表面套设有圆环(17)，所述限位框(1)的表面开设有滑槽(18)，所述滑槽(18)的外侧滑动连接有短杆，短杆与圆环(17)固定连接。
7.根据权利要求6所述的一种油水分离器用稳流装置，其特征在于：所述螺栓(16)的数量共四组，四组所述螺栓(16)呈对称分布。
说明书
一种油水分离器用稳流装置
技术领域
本实用新型涉及油水分离器技术领域，尤其涉及一种油水分离器用稳流装置。
背景技术
油水分离器能够将油水混合物中的油与水相互分离，常用于餐饮行业或是工业对油污水进行处理，防止排泄的油污水污染环境，在油水分离器的使用过程中，为了稳定油水混合物在油水分离器内的流速，往往油水分离器内安装稳流结构。
现有的稳流结构多大是在油水分离器内部安装隔板，使油污水在隔板的限制下从隔板下方通过，从而达到稳流的效果，但隔板大多是固定式的，导致油水分离器内的水流流量较为固定，使得油水分离器处理油污水的速度受到限制。
实用新型内容
本实用新型的目的是为了解决现有技术中存在的缺点，而提出的一种油水分离器用稳流装置。
为了实现上述目的，本实用新型采用了如下技术方案：一种油水分离器用稳流装置，它是由限位框、第一连接块、第二连接块、方形框、矩形框、调节结构、第一浮块、第二浮块、挡板和安装结构构成，所述限位框内部分别滑动连接有第一连接块和第二连接块，所述第一连接块之间固装有方形框，所述第二连接块之间固装有矩形框，所述方形框与矩形框之间设置有调节结构，所述方形框的内部固装有第一浮块，所述矩形框的内部固装有第二浮块，所述方形框的一侧固装有挡板，所述限位框的外侧设置有安装结构。
优选的，所述限位框的内部固装有滑杆，所述第一连接块和第二连接块与滑杆滑动连接。
优选的，所述矩形框的顶部固装有放置框，所述放置框的内部套设有配重块。
优选的，所述的调节结构包括螺纹杆和螺纹筒，所述螺纹杆的表面对称开设有正反螺纹，所述螺纹杆的两端均套设有螺纹筒，所述螺纹筒分别与方形框和矩形框固定连接。
优选的，所述螺纹杆的表面固装有圆块，所述圆块的表面开设有凹槽。
优选的，所述的安装结构包括连接板、螺栓、圆环和滑槽，所述限位框的表面固装有连接板，所述连接板的内部套设有螺栓，所述螺栓的表面套设有圆环，所述限位框的表面开设有滑槽，所述滑槽的外侧滑动连接有短杆，短杆与圆环固定连接。
优选的，所述螺栓的数量共四组，四组所述螺栓呈对称分布。
与现有技术相比，本实用新型的优点和积极效果在于，
1、本实用新型中，通过设置该调节结构，使工作人员能够对水流的流量进行调节，无需额外的工具，操作简单，使油水分离器处理油污水的速度能够得到调节。
2、本实用新型中，通过设置该安装结构，方便工作人员使用螺栓对限位框进行固定，同时能够防止螺栓丢失，提高了整个装置的实用性。
