申请日2020.05.25
公开（公告）日2021.02.12
IPC分类号C02F9/04; C02F11/122; C02F101/10; C02F101/20; C02F103/18
摘要
本实用新型公开了一种脱硫废水处理系统，包括脱硫装置、第一曝气池、沉降池、反应池、沉淀池、上清液池、循环泵、第二曝气池、污水处理池和污水池循环泵，脱硫装置、第一曝气池、沉降池、反应池、沉淀池和上清液池依次连接，上清液池通过循环泵与脱硫装置连接，脱硫装置、第二曝气池和污水处理池依次连接，污水处理池通过污水池循环泵与第一曝气池连接。本实用新型结构简单、占地面积小，成本低、经济性好，废水处理效率高、实用性强。
权利要求书

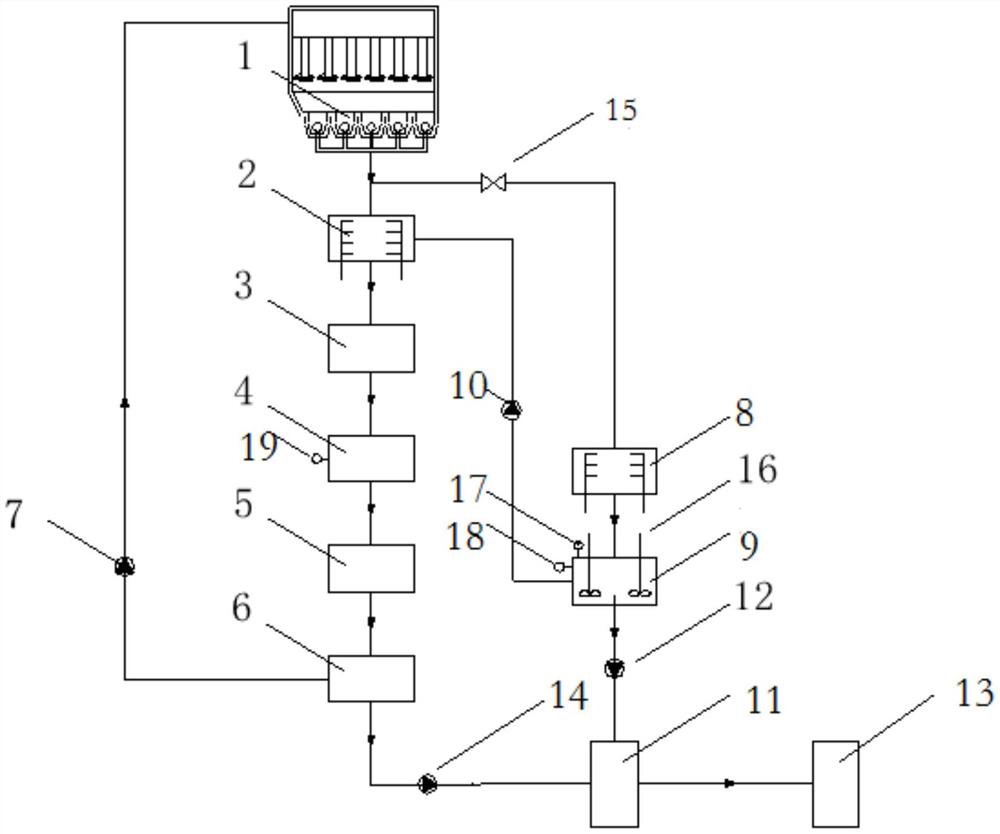

1.一种脱硫废水处理系统，其特征在于，包括：脱硫装置(1)、第一曝气池(2)、沉降池(3)、反应池(4)、沉淀池(5)、上清液池(6)、循环泵(7)、第二曝气池(8)、污水处理池(9)和污水池循环泵(10)，所述脱硫装置(1)、所述第一曝气池(2)、所述沉降池(3)、所述反应池(4)、所述沉淀池(5)和所述上清液池(6)依次连接，所述上清液池(6)通过所述循环泵(7)与所述脱硫装置(1)连接，所述脱硫装置(1)、所述第二曝气池(8)和所述污水处理池(9)依次连接，所述污水处理池(9)通过所述污水池循环泵(10)与所述第一曝气池(2)连接。
2.根据权利要求1所述的一种脱硫废水处理系统，其特征在于，还包括旋流器(11)、污水池排泥泵(12)、压滤机(13)和上清液池排泥泵(14)，所述上清液池(6)通过所述上清液池排泥泵(14)与所述旋流器(11)连接，所述旋流器(11)与所述压滤机(13)连接，所述污水处理池(9)通过所述污水池排泥泵(12)与所述旋流器(11)连接。
3.根据权利要求1或2所述的一种脱硫废水处理系统，其特征在于，还包括调节阀(15)，所述脱硫装置(1)通过所述调节阀(15)与所述第二曝气池(8)连接。
4.根据权利要求3所述的一种脱硫废水处理系统，其特征在于，所述污水处理池(9)内设置有搅拌机(16)、液位计(17)和第一PH值检测仪(18)。
5.根据权利要求4所述的一种脱硫废水处理系统，其特征在于，所述反应池(4)内设置有第二PH值检测仪(19)。
6.根据权利要求5或4所述的一种脱硫废水处理系统，其特征在于，所述脱硫装置(1)采用高度落差的方式通过水槽与所述第一曝气池(2)连接。
7.根据权利要求6所述的一种脱硫废水处理系统，其特征在于，所述脱硫装置(1)采用高度落差的方式通过水槽与所述第二曝气池(8)连接，且所述水槽上设置有所述调节阀(15)。
8.根据权利要求2所述的一种脱硫废水处理系统，其特征在于，所述旋流器(11)包括旋风旋流器。
说明书
一种脱硫废水处理系统
技术领域
本实用新型涉及废水处理技术领域，更具体的说是涉及一种脱硫废水处理系统。
背景技术
现阶段，我国环境污染形势依然十分严峻，而工业废水是我国水环境的重要污染源之一。新时期，随着国家对环境保护的不断重视、环保执法力度加强以及污水处理技术的不断成熟，我国工业废水排放量逐年减少，但是，工业废水排放量依然庞大，如何科学的处理工业废水成为水污染防治的关键。
目前国内研究机构已实用新型了一些应用于处理工业废水系统，这些实用新型难以保证满足现有脱硫废水系统直接利用，需在现有系统基础上新增装置，导致占地面积过大而造成资源浪费。专利201610323737.6公开了“一种脱硫废水零排放处理工艺”，涉及废水处理领域的一种脱硫废水零排放工艺，但是其系统结构复杂，日处理废水量有限，设备占地会随着废水水量增加而增大，经济性欠佳。专利202010010442.X，公开了“一种脱硫废水处理系统及处理方法”，该实用新型解决现有系统耗能高、分离不彻底、废液排放量大的问题，但该实用新型结构仍很复杂，占地面积大，实用性不强。
因此，如何提供一种实用性强的脱硫废水处理系统是本领域技术人员亟需解决的问题。
实用新型内容
有鉴于此，本实用新型提供了一种脱硫废水处理系统，结构简单、占地面积小，成本低、经济性好，废水处理效率高，实用性强。
为了实现上述目的，本实用新型采用如下技术方案：
一种脱硫废水处理系统，包括：脱硫装置、第一曝气池、沉降池、反应池、沉淀池、上清液池、循环泵、第二曝气池、污水处理池和污水池循环泵，所述脱硫装置、所述第一曝气池、所述沉降池、所述反应池、所述沉淀池和所述上清液池依次连接，所述上清液池通过所述循环泵与所述脱硫装置连接，所述脱硫装置、所述第二曝气池和所述污水处理池依次连接，所述污水处理池通过所述污水池循环泵与所述第一曝气池连接。
进一步，还包括旋流器、污水池排泥泵、压滤机和上清液池排泥泵，所述上清液池通过所述上清液池排泥泵与所述旋流器连接，所述旋流器与所述压滤机连接，所述污水处理池通过所述污水池排泥泵与所述旋流器连接。
进一步，还包括调节阀，所述脱硫装置通过所述调节阀与所述第二曝气池连接。
进一步，所述污水处理池内设置有搅拌机、液位计和第一PH值检测仪。
进一步，所述反应池内设置有第二PH值检测仪。
进一步，所述脱硫装置采用高度落差的方式通过水槽与所述第一曝气池连接。
进一步，所述脱硫装置采用高度落差的方式通过水槽与所述第二曝气池连接，且所述水槽上设置有所述调节阀。
进一步，所述旋流器包括旋风旋流器。
经由上述的技术方案可知，与现有技术相比，本实用新型公开提供了一种脱硫废水处理系统，在现有脱硫系统正常运行的基础上，增设第二曝气池和污水处理池，使废水重复利用，提高了脱硫废水处理的效率，且系统占地面积小、成本低、实用性强。
（发明人：胡鹏龙;毛敏捷;边福忠;李卓辰;季鹏）
