申请日2020.04.21
公开（公告）日2021.02.12
IPC分类号C02F9/04
摘要
本实用新型公开了一种化工生产污水净化排放设备，包括箱体、沉淀罐和过滤罐，所述箱体顶部的中端固定安装有电机，所述电机的输出端贯穿箱体顶部的中端固定连接有搅拌杆，且搅拌杆的内侧设置有搅拌叶，所述箱体内腔的底部放置有絮凝剂，所述过滤罐的内腔从上至下依次固定连接有活性炭过滤层、石英砂过滤层和聚四氟乙烯过滤层，所述沉淀罐内腔底部的右端固定安装有潜水泵，所述潜水泵的输出端设置有水管。本实用新型设置了絮凝剂、活性炭过滤层、石英砂过滤层和聚四氟乙烯过滤层，达到了净化效果好的目的，解决了现有的化工生产污水净化排放设备净化效果不好，导致满足不了人们的工作需求的问题。
权利要求书

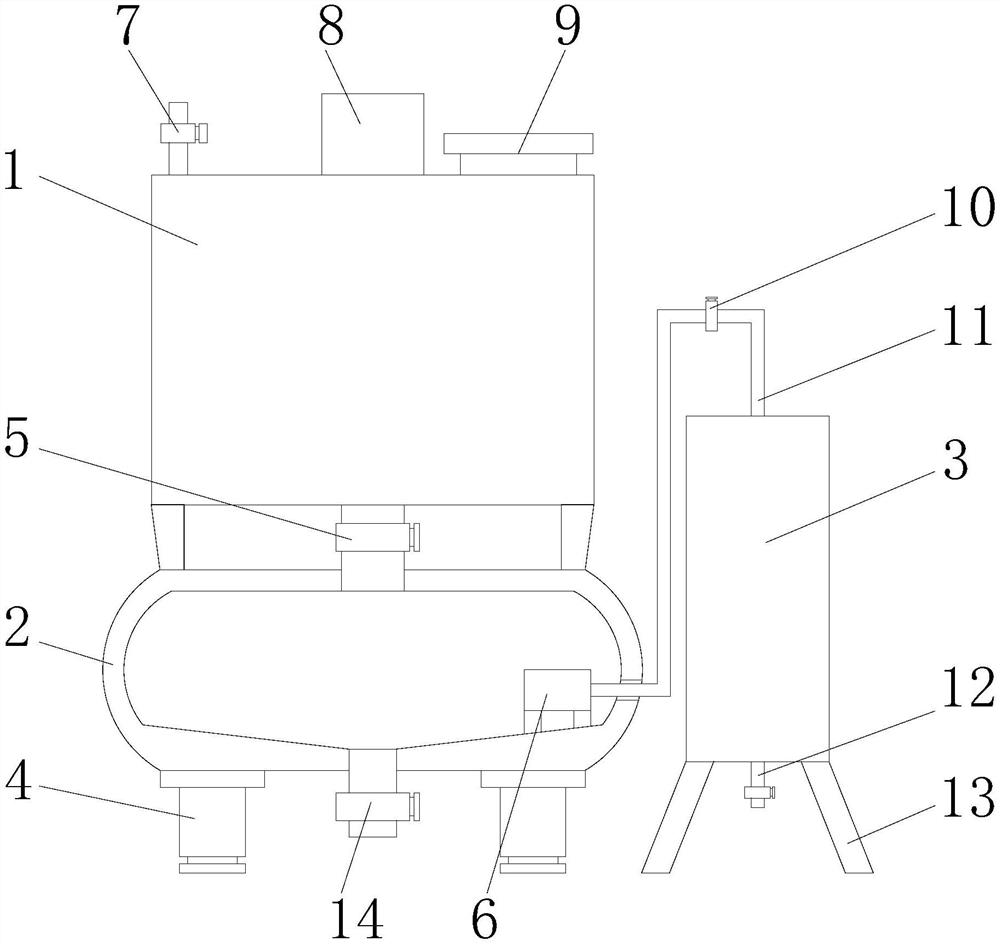

1.一种化工生产污水净化排放设备，包括箱体(1)、沉淀罐(2)和过滤罐(3)，其特征在于：所述箱体(1)顶部的中端固定安装有电机(8)，所述电机(8)的输出端贯穿箱体(1)顶部的中端固定连接有搅拌杆(16)，且搅拌杆(16)的内侧设置有搅拌叶(17)，所述箱体(1)内腔的底部放置有絮凝剂(18)，所述过滤罐(3)的内腔从上至下依次固定连接有活性炭过滤层(19)、石英砂过滤层(20)和聚四氟乙烯过滤层(21)。
2.根据权利要求1所述的一种化工生产污水净化排放设备，其特征在于：所述沉淀罐(2)内腔底部的右端固定安装有潜水泵(6)，所述潜水泵(6)的输出端设置有水管(11)。
3.根据权利要求2所述的一种化工生产污水净化排放设备，其特征在于：所述水管(11)右上端的内表面活动连接有第二电磁阀(10)，所述第二电磁阀(10)的右下端与过滤罐(3)顶部的中端固定连接。
4.根据权利要求1所述的一种化工生产污水净化排放设备，其特征在于：所述箱体(1)底部的中端活动连接有第一电磁阀(5)，所述第一电磁阀(5)的底部与沉淀罐(2)顶部的中端活动连接，所述箱体(1)顶部的左端开设有注水口(7)，所述箱体(1)顶部的右端开设有进料口(9)，所述箱体(1)内腔底部的左右两端均固定连接有导流板(15)。
5.根据权利要求1所述的一种化工生产污水净化排放设备，其特征在于：所述沉淀罐(2)底部的四周均固定连接有支撑腿(4)，沉淀罐(2)底部的中端开设有排污口(14)，所述过滤罐(3)底部的四周均固定连接有支撑架(13)，所述过滤罐(3)底部的中端开设有出水口(12)。
说明书
一种化工生产污水净化排放设备
技术领域
本实用新型涉及化工技术领域，具体为一种化工生产污水净化排放设备。
背景技术
化工即化学工业，是运用化学方法改变物质组成或结构、或合成新物质的，都属于化学生产技术，也就是化学工艺，所得的产品被称为化学品或化工产品，其中涉及到化工生产污水净化排放设备，而现有的化工生产污水净化排放设备净化效果不好，导致满足不了人们的工作需求，为此，我们提出一种化工生产污水净化排放设备。
实用新型内容
本实用新型的目的在于提供一种化工生产污水净化排放设备，以解决上述背景技术中提出的问题。
为实现上述目的，本实用新型提供如下技术方案：一种化工生产污水净化排放设备，包括箱体、沉淀罐和过滤罐，所述箱体顶部的中端固定安装有电机，所述电机的输出端贯穿箱体顶部的中端固定连接有搅拌杆，且搅拌杆的内侧设置有搅拌叶，所述箱体内腔的底部放置有絮凝剂，所述过滤罐的内腔从上至下依次固定连接有活性炭过滤层、石英砂过滤层和聚四氟乙烯过滤层。
优选的，所述沉淀罐内腔底部的右端固定安装有潜水泵，所述潜水泵的输出端设置有水管。
优选的，所述水管右上端的内表面活动连接有第二电磁阀，所述第二电磁阀的右下端与过滤罐顶部的中端固定连接。
优选的，所述箱体底部的中端活动连接有第一电磁阀，所述第一电磁阀的底部与沉淀罐顶部的中端活动连接，所述箱体顶部的左端开设有注水口，所述箱体顶部的右端开设有进料口，所述箱体内腔底部的左右两端均固定连接有导流板。
优选的，所述沉淀罐底部的四周均固定连接有支撑腿，沉淀罐底部的中端开设有排污口，所述过滤罐底部的四周均固定连接有支撑架，所述过滤罐底部的中端开设有出水口。
与现有技术相比，本实用新型的有益效果如下：
本实用新型设置了絮凝剂、活性炭过滤层、石英砂过滤层和聚四氟乙烯过滤层，通过进料口倒入化工生产污水，通过注水口注入适量的清水，放入絮凝剂，通过外置控制器开启电机工作，电机带动搅拌杆和搅拌叶对其混合搅拌，待搅拌均匀后，通过外置控制器开启第一电磁阀，污水进入沉淀罐内沉淀，待大部分杂质沉淀后，通过外置控制器开启潜水泵工作，通过外置控制器开启第二电磁阀，潜水泵通过水管将水输送到过滤罐的内腔，通过活性炭过滤层、石英砂过滤层和聚四氟乙烯过滤层的细致过滤，达到了净化效果好的目的，解决了现有的化工生产污水净化排放设备净化效果不好，导致满足不了人们的工作需求的问题。
（发明人：李彦周）
