申请日 20200423
公开（公告）日 20210205
IPC分类号 C02F9/02
摘要
本实用新型公开了一种五金件生产加工用废水处理装置，包括罐体，在罐体外侧还设有储液箱，变速电机的输出轴连接有搅拌装置，搅拌装置包括转动轴和安装在转动轴上的搅拌杆，在搅拌杆上还固定安装有电磁铁，转动轴的底部固定焊接有滑动板，进料口的内部活动插接有第一过滤网，滑动板的截面呈侧立的C字型的结构，滑动板的内部滑动连接有滑动块，滑动块的底部转动连接有电磁铁，在罐体的中部两侧壁上均固定焊接有固定块，两个滑动杆之间活动套接有第二过滤网，在滑动杆上还缠绕有弹簧，本实用新型有效的解决了现有的废水处理装置在进行污水进行预处理时，过滤网易堵塞，过滤速度降低，难以集中处理废屑的难题，大大提高了废水的过滤和净化效果。
权利要求书

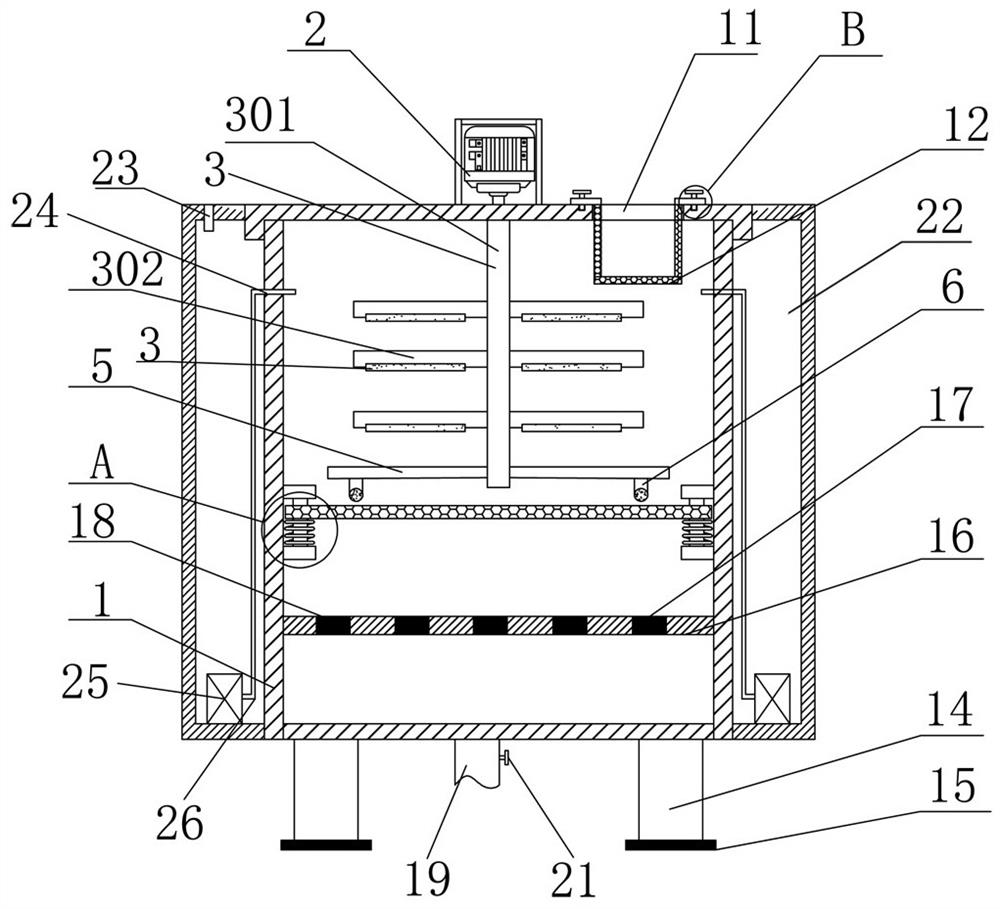

1.一种五金件生产加工用废水处理装置，包括罐体（1），其特征在于：在所述罐体（1）的顶部右侧还开设有进料口（11），所述进料口（11）的内部活动插接有第一过滤网（12），所述第一过滤网（12）为U型结构，所述第一过滤网（12）的顶部两侧并位于罐体（1）的顶部表面均螺纹连接有固定螺栓（13），在所述罐体（1）外侧还设有环形结构的用于存放药液的储液箱（22），所述罐体（1）设置在储液箱（22）内部，在所述储液箱（22）上还设有进液口（23）和出液口（24），所述出液口（24）设置在储液箱（22）与罐体（1）之间的侧壁上，在所述储液箱（22）底部设有液泵（25）和出液管（26），所述出液管（26）的一端与液泵（25）相连、另一端与出液口（24）相连，在所述罐体（1）上通过支架固定安装有变速电机（2），所述变速电机（2）的输出轴连接有搅拌装置（3），所述搅拌装置（3）包括转动轴（301）和安装在转动轴上的搅拌杆（302），在所述搅拌杆（302）上还固定安装有电磁铁（4），所述转动轴（301）的底部还固定焊接有滑动板（5），所述滑动板（5）的截面呈侧立的C字型的结构，所述滑动板（5）的内部滑动连接有滑动块（6），所述滑动块（6）的底部转动连接有电磁铁（4），在所述罐体（1）的中部两侧壁上均固定焊接有固定块（7），在两个所述固定块（7）之间固定连接有滑动杆（8），左、右两个所述滑动杆（8）之间活动套接有第二过滤网（9），在所述滑动杆（8）上且位于第二过滤网（9）和固定块（7）之间还缠绕有弹簧（10），在所述罐体（1）的底部内壁之间还固定焊接有固定板（16），所述固定板（16）的内部开设有N个通孔（17），所述N≥2，在所述通孔（17）处还卡嵌安装有活性炭吸附层（18），在所述罐体（1）的底部表面居中处还设有出水管（19），且在所述出水管上还安装有调节阀（20）。
2.根据权利要求1所述的一种五金件生产加工用废水处理装置，其特征在于:所述罐体（1）的底部两侧均固定焊接有支撑柱（14），并且所述支撑柱（14）的底部固定安装有防滑垫（15）。
3.根据权利要求1所述的一种五金件生产加工用废水处理装置，其特征在于：所述第一过滤网（12）的网孔尺寸为5-10mm。
4.根据权利要求1所述的一种五金件生产加工用废水处理装置，其特征在于：所述第二过滤网（9）的网孔尺寸为1-5mm。
5.根据权利要求1所述的一种五金件生产加工用废水处理装置，其特征在于：所述搅拌杆（302）为M个，所述M≥2。
6.根据权利要求1所述的一种五金件生产加工用废水处理装置，其特征在于：所述罐体（1）的顶部表面还开设有与固定螺栓（13）相适配的卡槽（21）。
说明书
一种五金件生产加工用废水处理装置
技术领域
本实用新型涉及五金件生产、废水处理技术领域，具体为一种五金件生产加工用废水处理装置。
背景技术
五金配件指用五金制作成的机器零件或部件，以及一些小五金制品，它可以单独用途，也可以做协助用具，例如五金工具、五金零部件、日用五金、建筑五金以及安防用品等，小五金产品大都不是最终消费品，而是作为工业制造的配套产品、半成品以及生产过程所用工具等等，只有一小部分日用五金产品(配件)是人们生活必须的工具类消费品，五金配件加工过程中，会产生许多含重金属的废水，这些废水需要经过过滤处理才能排放。
但是，传统的在使用过程中存在一些弊端，比如：
1、现有的废水处理装置在进行污水进行预处理时，一般都是通过过滤网拦截大颗粒金属杂质，但是无法收集大颗粒的金属杂质，导致过滤网在使用一段时间之后，大颗粒杂质附着在过滤网的表面，过滤速度会降低，并且一些颗粒杂质会堵塞过滤网，降低了过滤废水的效率；
2、现有的废水处理装置在进行污水进行预处理时进料口的过滤网大多都是与罐体之间固定安装，不便于进行拆卸更换，不方便人们的使用；
对废水进行处理后，集中收集的杂质不便清理，而且进一步讲废水中含有大量的重金属分子，严重危害人体及生态环境，需要进行药物净化处理。
发明内容
本实用新型的目的在于提供一种五金件生产加工用废水处理装置，以解决上述背景技术中提出的问题。
为实现上述目的，本实用新型提供如下技术方案：一种五金件生产加工用废水处理装置，包括罐体，在所述罐体的顶部右侧还开设有进料口，所述进料口的内部活动插接有第一过滤网，所述第一过滤网为U型结构，所述第一过滤网的顶部两侧并位于罐体的顶部表面均螺纹连接有固定螺栓，通过固定螺栓便于实现拆卸和安装第一过滤网，实现方便快捷的清理初次过滤后的废弃杂质；在所述罐体外侧还设有环形结构的用于存放药液的储液箱，所述罐体设置在储液箱内部，在所述储液箱上还设有进液口和出液口，所述出液口设置在储液箱与罐体之间的侧壁上，在所述储液箱底部设有液泵和出液管，所述出液管的一端与液泵相连、另一端与出液口相连，工作开始之前，加满储液箱，待废水进入罐体后，开启液泵，开始对罐体内的废水进行药液混合净化处理，通过设置环形结构的储液箱对罐体内的废水进行药液净化，不仅节省空间，结构设计合理，而且储备的药液液体还能吸收电机转动产生的噪音；
在所述罐体上通过支架固定安装有变速电机，所述变速电机的输出轴连接有搅拌装置，所述搅拌装置包括转动轴和安装在转动轴上的搅拌杆，在所述搅拌杆上还固定安装有电磁铁，电磁铁采用阿里巴巴平台-浙江兴昊电气有限公司提供的XDA-100吸盘式电磁铁，其电路由商家提供，安装电磁铁，便于收集和集中处理金属废屑，使用时，打开电磁铁的通电线路，在转动轴上设有绝缘层，待本次废水处理作业后，打开罐体的顶板，取出搅拌装置，断电后，集中收集废屑；所述转动轴的底部还固定焊接有滑动板，所述滑动板的截面呈侧立的C字型的结构，所述滑动板的内部滑动连接有滑动块，所述滑动块的底部转动连接有电磁铁，在所述罐体的中部两侧壁上均固定焊接有固定块，在两个所述固定块之间固定连接有滑动杆，左、右两个所述滑动杆之间活动套接有第二过滤网，在所述滑动杆上且位于第二过滤网和固定块之间还缠绕有弹簧，在所述罐体的底部内壁之间还固定焊接有固定板，所述固定板的内部开设有N个通孔，N≥2,在所述通孔处还卡嵌安装有活性炭吸附层，再次对废水进行净化处理，在所述罐体的底部表面居中处还设有出水管，且在所述出水管上还安装有调节阀。
优选的，所述罐体的底部两侧均固定焊接有支撑柱，并且所述支撑柱的底部固定安装有防滑垫。
优选的，所述第一过滤网的网孔尺寸为5-10mm，第一过滤网采用阿里巴巴平台安平县冀中筛网厂提供的不锈钢烟斗过滤网，如此设置，便于对废水进行初次的过滤和集中收集，便于后续的集中环保处理。
优选的，所述第二过滤网的网孔尺寸为1-5mm，第二过滤网采用阿里巴巴平台-深圳市金富淮科技有限公司提供的尼龙过滤网，便于对经过药液混合处理后的废水进行二次杂质的过滤，防止对电磁铁有影响，做进一步过滤处理。
进一步优选的，所述搅拌杆为M个，所述M≥2。
优选的，所述罐体的顶部表面还开设有与固定螺栓相适配的卡槽，便于第一过滤网的拆卸和安装。
与现有技术相比，本实用新型的有益效果是：
1、通过罐体、固定块、滑动杆、弹簧、第二过滤网、变速电机、转动轴、滑动板、滑动块和电磁铁的配合作用，可以实现将废水和少部分第二过滤网表面残留的金属颗粒杂质进行收集，并且可以实现第二过滤网的上下振动，保持过滤网网孔洁净，有效的避免过滤网在使用一段时间之后，一些颗粒杂质会堵塞过滤网，降低了过滤废水的效率的问题；
2、通过罐体、第一过滤网、进料口和固定螺栓的配合，可以实现第一过滤网的快速拆卸和更换，方便人们的使用，提高了实用性；
3、通过设置罐体和储液箱的配合，便于药液对废水进行净化处理，不仅节省空间，结构设计合理，而且储备的药液液体还能吸收电机转动产生的噪音。
（发明人：徐长见 ）
