申请日2020.10.23
公开（公告）日2021.02.19
IPC分类号B03C1/30
摘要
本发明涉及一种金属收集设备，尤其涉及一种污水内废弃金属收集设备。本发明提供一种可以高效快速收集污水中废弃金属的污水内废弃金属收集设备。一种污水内废弃金属收集设备，包括有：固定台和第一固定柱，固定台上设有四个第一固定柱；托板，第一固定柱上设有托板；转动机构，托板上设有转动机构，转动机构与固定台相连接；收集机构，转动机构上设有收集机构。本发明通过设有收集机构等，达到了可以方便快捷的对污水内的废弃金属进行收集，不再需要人们手动对废弃金属进行逐一打捞的效果，减小了劳动强度、提高了收集效率的同时还避免了人为操作收集不当而造成的浪费。
权利要求书

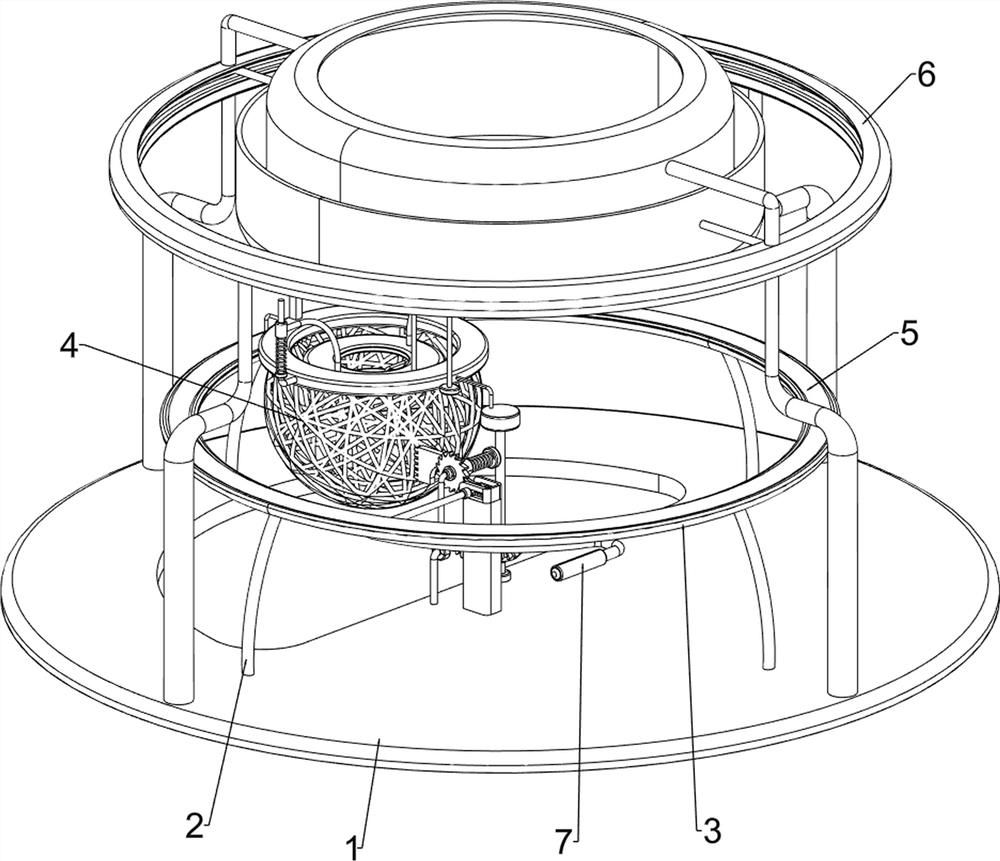

1.一种污水内废弃金属收集设备，其特征是，包括有：
固定台（1）和第一固定柱（2），固定台（1）上设有四个第一固定柱（2）；
托板（3），第一固定柱（2）上设有托板（3）；
转动机构（5），托板（3）上设有转动机构（5），转动机构（5）与固定台（1）相连接；
收集机构（4），转动机构（5）上设有收集机构（4）。
2.如权利要求1所述的一种污水内废弃金属收集设备，其特征是，收集机构（4）包括有：
第一固定板（41），转动机构（5）上设有第一固定板（41）；
伸缩组件（44），第一固定板（41）上设有伸缩组件（44）；
第一连杆（43），伸缩组件（44）上滑动式设有第一连杆（43）；
吸铁石（42），第一连杆（43）上设有吸铁石（42）；
过滤网（45），第一固定板（41）底部设有过滤网（45）。
3.如权利要求2所述的一种污水内废弃金属收集设备，其特征是，转动机构（5）包括有：
转板（51），托板（3）上滑动式设有转板（51），第一固定板（41）与转板（51）连接；
压板（52），吸铁石（42）上设有压板（52）；
第一转轴（53），固定台（1）上转动式设有第一转轴（53），第一转轴（53）与第一固定板（41）连接；
第二固定柱（54），固定台（1）上设有第二固定柱（54）；
第二转轴（55），第二固定柱（54）上转动式设有第二转轴（55）；
直齿轮（56），第二转轴（55）上设有直齿轮（56）；
锥形齿轮组件（57），第二转轴（55）上和第一转轴（53）上连接有锥形齿轮组件（57）；
第三转轴（58），第二固定柱（54）上转动式设有第三转轴（58）；
齿条（59），第三转轴（58）上设有齿条（59）；
第一扭力弹簧（510），第三转轴（58）上绕有第一扭力弹簧（510），第一扭力弹簧（510）与齿条（59）和第二固定柱（54）连接。
4.如权利要求3所述的一种污水内废弃金属收集设备，其特征是，还包括有下料机构（6），固定台（1）上设有下料机构（6），下料机构（6）与收集机构（4）连接，下料机构（6）包括有：
第三固定柱（61），固定台（1）上设有四个第三固定柱（61）；
圆形滑轨（62），第三固定柱（61）上设有圆形滑轨（62）；
第二连杆（63），第一固定板（41）上设有第二连杆（63）；
推块（64），第二连杆（63）上设有推块（64）；
滑杆（66），圆形滑轨（62）上对称滑动式设有滑杆（66）；
受力块（65），左侧的滑杆（66）上设有受力块（65），受力块（65）与推块（64）相配合；
转盘（67），滑杆（66）上设有转盘（67）；
污水箱（68），圆形滑轨（62）上设有污水箱（68），污水箱（68）与转盘（67）配合。
5.如权利要求4所述的一种污水内废弃金属收集设备，其特征是，还包括有固定机构（7），固定台（1）上设有固定机构（7），固定机构（7）与转动机构（5）连接，固定机构（7）包括有：
第二固定板（71），固定台（1）上设有第二固定板（71）；
U形滑轨（73），第二固定板（71）上设有U形滑轨（73）；
滑块（75），U形滑轨（73）上滑动式设有滑块（75）；
手拉杆（72），两个滑块（75）之间转动式连接有手拉杆（72）；
直线弹簧（74），滑块（75）与U形滑轨（73）之间连接有直线弹簧（74）；
异形转块（76），手拉杆（72）上设有异形转块（76）；
第二扭力弹簧（77），手拉杆（72）上绕有第二扭力弹簧（77），第二扭力弹簧（77）与异形转块（76）和滑块（75）连接；
挡块（79），U形滑轨（73）上连接有挡块（79），挡块（79）与异形转块（76）配合；
棘齿轮（78），第三转轴（58）上设有棘齿轮（78），棘齿轮（78）与异形转块（76）相配合。
说明书
一种污水内废弃金属收集设备
技术领域
本发明涉及一种金属收集设备，尤其涉及一种污水内废弃金属收集设备。
背景技术
为使污水达到排入某一水体或再次使用的水质，人们在排放前通常要求对其进行净化，污水处理被广泛应用于建筑、农业、交通、能源、石化、环保、城市景观、医疗和餐饮等各个领域，也越来越多地走进寻常百姓的日常生活。
但是，在建筑以及某些工业的污水内通常含有少许废弃金属，现有的污水处理方式通常是利用普通的过滤方式，接着再污水进行消毒处理，无法将金属单独分离出来，若将污水内的金属作为杂物直接丢弃，容易造成对矿产资源的浪费。
专利申请CN109622221A，公开日为2019.01.11，公开了一种污水内废弃金属收集设备，包括有滑轨、滑块、支撑杆、第一导套、第一导杆、横板、第一压缩弹簧、过滤框和第一安装座等；滑轨上滑动式设有两个滑块，滑块顶部设有支撑杆，支撑杆顶部设有第一导套，本发明通过滑轨和滑块的配合，可使设备实现自动化地收集污水内的废弃金属，供人们重复利用；通过弧形槽与第二挡杆的配合，可使人们能够自由选择自动化或者人工的方式收集污水内的废弃金属，增加过滤框内废弃金属的收集量，但是，本设备操作起来较为麻烦，使用成本较高，收集效率较低。
针对上述问题，我们设计一种可以自动化、方便快速地将污水中的各种废弃金属打捞的污水内废弃金属收集设备。
发明内容
为了克服以往收集污水内的废弃金属劳动速度较慢和效率较低的缺点，技术问题为：提供一种可以高效快速收集污水中废弃金属的污水内废弃金属收集设备。
本发明的技术方案为：一种污水内废弃金属收集设备，包括有：
固定台和第一固定柱，固定台上设有四个第一固定柱；
托板，第一固定柱上设有托板；
转动机构，托板上设有转动机构，转动机构与固定台相连接；
收集机构，转动机构上设有收集机构。
在本发明一个较佳实施例中，收集机构包括有：
第一固定板，转动机构上设有第一固定板；
伸缩组件，第一固定板上设有伸缩组件；
第一连杆，伸缩组件上滑动式设有第一连杆；
吸铁石，第一连杆上设有吸铁石；
过滤网，第一固定板底部设有过滤网。
在本发明一个较佳实施例中，转动机构包括有：
转板，托板上滑动式设有转板，第一固定板与转板连接；
压板，吸铁石上设有压板；
第一转轴，固定台上转动式设有第一转轴，第一转轴与第一固定板连接；
第二固定柱，固定台上设有第二固定柱；
第二转轴，第二固定柱上转动式设有第二转轴；
直齿轮，第二转轴上设有直齿轮；
锥形齿轮组件，第二转轴上和第一转轴上连接有锥形齿轮组件；
第三转轴，第二固定柱上转动式设有第三转轴；
齿条，第三转轴上设有齿条；
第一扭力弹簧，第三转轴上绕有第一扭力弹簧，第一扭力弹簧与齿条和第二固定柱连接。
在本发明一个较佳实施例中，还包括有下料机构，固定台上设有下料机构，下料机构与收集机构连接，下料机构包括有：
第三固定柱，固定台上设有四个第三固定柱；
圆形滑轨，第三固定柱上设有圆形滑轨；
第二连杆，第一固定板上设有第二连杆；
推块，第二连杆上设有推块；
滑杆，圆形滑轨上对称滑动式设有滑杆；
受力块，左侧的滑杆上设有受力块，受力块与推块相配合；
转盘，滑杆上设有转盘；
污水箱，圆形滑轨上设有污水箱，污水箱与转盘配合。
在本发明一个较佳实施例中，还包括有固定机构，固定台上中部设有固定机构，固定机构与转动机构连接，固定机构包括有：
第二固定板，固定台上设有第二固定板；
U形滑轨，第二固定板上设有U形滑轨；
滑块，U形滑轨上滑动式设有滑块；
手拉杆，两个滑块之间转动式连接有手拉杆；
直线弹簧，滑块与U形滑轨之间连接有直线弹簧；
异形转块，手拉杆上设有异形转块；
第二扭力弹簧，手拉杆上绕有第二扭力弹簧，第二扭力弹簧与异形转块和滑块连接；
挡块，U形滑轨上连接有挡块，挡块与异形转块配合；
棘齿轮，第三转轴上设有棘齿轮，棘齿轮与异形转块相配合。
本发明具有以下优点：
本发明达到了通过设有收集机构，可以方便快捷的对污水内的废弃金属进行收集，不再需要人们手动对废弃金属进行逐一打捞的效果，减小了劳动强度、提高了收集效率的同时还避免了人为操作收集不当而造成的浪费。
（发明人：彭雪）
