申请日2020.10.27
公开（公告）日2021.02.19
IPC分类号C02F7/00; C02F9/04; C02F101/30
摘要
本发明提供一种用于城市生活污水处理的固液分离曝气装置，涉及污水处理领域，该用于城市生活污水处理的固液分离曝气装置，包括污水筒以及设在污水筒上的顶盖。所述污水筒底端连接有排水阀，顶盖顶端连通有进水管，污水筒内设有过滤仓，所述污水筒内壁底部设有多个曝气嘴，曝气嘴用于往污水筒内污水中充气。该用于城市生活污水处理的固液分离曝气装置，通过马达、拨杆、滑块配合，令整个过滤仓上下沉浮，过滤仓上下沉浮过程中借助水体表面张力吸引附近污水流向过滤仓。利用接收筒将垃圾与污水分离出来。将过滤、曝气等步骤结合在一起。通过隔片、电推杆、隔片配合，起到对垃圾筛选分类的效果。将污水处理操作简化，加快处理时间。
权利要求书

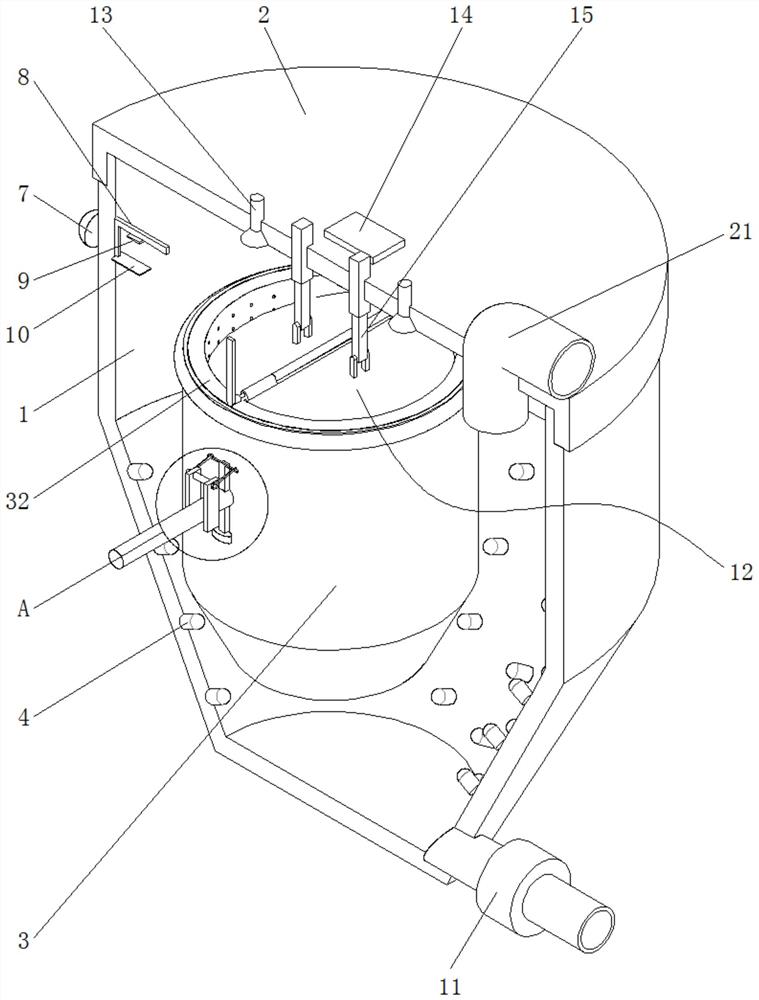

1.一种用于城市生活污水处理的固液分离曝气装置，包括污水筒(1)以及设在污水筒(1)上的顶盖(2)，其特征在于：所述污水筒(1)底端连接有排水阀(11)，顶盖(2)顶端连通有进水管(21)，污水筒(1)内设有过滤仓(3)，所述污水筒(1)内壁底部设有多个曝气嘴(4)，曝气嘴(4)用于往污水筒(1)内污水中充气，所述过滤仓(3)顶端与污水筒(1)内污水液面相持平；
所述过滤仓(3)内设有接收筒(32)，过滤仓(3)底部连接有水泵(33)，接收筒(32)用于过滤固体垃圾，接收筒(32)表面开设有多个滤孔(323)，污水顺着接收筒(32)内壁流入，将垃圾带入接收筒(32)内，过滤仓(3)与接收筒(32)之间存在空腔，污水经过滤孔(323)流至过滤仓(3)空腔内，水泵(33)用于将过滤的污水排出。
2.根据权利要求1所述的一种用于城市生活污水处理的固液分离曝气装置，其特征在于：所述过滤仓(3)外侧对称设有支杆(5)，过滤仓(3)相对于支杆(5)处设有滑条(6)，支杆(5)一端与污水筒(1)内壁焊接，支杆(5)另一端与滑条(6)滑动配合，支杆(5)杆身上设有支板(51)，支板(51)顶端连接有马达(52)，滑条(6)整体呈T字型，拨杆(53)搭接在滑条(6)顶端，滑条(6)底部设有浮片(61)。
3.根据权利要求2所述的一种用于城市生活污水处理的固液分离曝气装置，其特征在于：所述滑条(6)顶端侧边设有延伸端，拨杆(53)搭接在滑条(6)延伸端上，马达(52)带动拨杆(53)旋转下压滑条(6)令过滤仓(3)下降，当拨杆(53)旋转超过一定角度后远离滑条(6)，此时浮片(61)带动整个过滤仓(3)上浮，过滤仓(3)上下沉浮过程中利用水体张力令污水流入接收筒(32)内。
4.根据权利要求3所述的一种用于城市生活污水处理的固液分离曝气装置，其特征在于：所述接收筒(32)内设有隔板(321)，接收筒(32)外套设有定位环(31)，定位环(31)顶部开设有定位槽(311)，接收筒(32)顶端设有翻边(322)，翻边(322)搭接在定位槽(311)处，定位环(31)底部与过滤仓(3)顶端之间连接有弹簧(35)，定位环(31)外侧与过滤仓(3)外侧连接有橡胶圈(34)。
5.根据权利要求4所述的一种用于城市生活污水处理的固液分离曝气装置，其特征在于：所述接收筒(32)上方设有分选机构(12)，分选机构(12)包括转轴(121)、连杆(122)和两个隔片(123)，转轴(121)与隔板(321)相对应，转轴(121)端部与连杆(122)连接，连杆(122)顶端与顶盖(2)顶部连接，所述隔片(123)通过转轴(121)相互铰接，隔片(123)上设有驱动器，驱动器带动隔片(123)翻动。
6.根据权利要求5所述的一种用于城市生活污水处理的固液分离曝气装置，其特征在于：所述驱动器包括摄像头(13)、单片机(14)和电推杆(15)，所述摄像头(13)、单片机(14)、电推杆(15)均设在顶盖(2)上，摄像头(13)穿过顶盖(2)朝向隔片(123)，电推杆(15)活动端与隔片(123)顶部铰接，单片机(14)用于控制摄像头(13)、电推杆(15)工作。
7.根据权利要求1所述的一种用于城市生活污水处理的固液分离曝气装置，其特征在于：所述污水筒(1)外壁设有指示灯(7)，污水筒(1)内壁设有支架(8)，支架(8)顶端连接有接触片一(9)，支架(8)底端滑动配合有接触片二(10)，所述接触片一(9)、接触片二(10)与指示灯(7)导线连接，接触片二(10)能够上下滑动，当污水筒(1)内注入污水接触片二(10)随液面升高而上升，当接触片二(10)与接触片一(9)接触电回路闭合指示灯(7)亮起，此时污水液面与过滤仓(3)顶端持平。
说明书
一种用于城市生活污水处理的固液分离曝气装置
技术领域
本发明涉及污水处理技术领域，具体为一种用于城市生活污水处理的固液分离曝气装置。
背景技术
目前，随着城市化和工业化进程的加快，生产量不断的加大，污染也日益严重，已严重制约了城市社会经济的可持续发展。而市政污水的污染问题在城市化和工业化进程中也日益突出，也成为了制约城市社会经济的可持续发展的一个很重要的因素。因此，妥善处理市政污水的问题显得尤为重要。
现有的市政污水处理工艺一般包括一级处理、二级处理以及三级处理，一级处理即为过滤市政污水中的固体垃圾杂物；二级处理即为通过曝气池进行曝气处理，利用曝气风机以及专用的曝气装置向曝气池内供氧，除去污水中的胶体以及溶解性有机物。三级处理即为向水中投放絮凝剂，去除水中的营养物以及其他难降解物质。
上述一级处理、二级处理时需要经过大量的设备、管道，各个设备操作起来步骤繁杂，导致处理时间长。因此需要能够快速进行一、二机处理的装置。
发明内容
(一)解决的技术问题
针对现有技术的不足，本发明提供了一种用于城市生活污水处理的固液分离曝气装置，解决了上述背景技术中现有的城市污水进行一级处理、二级处理需要用到大量的设备，操作起来十分麻烦，导致处理时间长的问题。
(二)技术方案
为实现以上目的，本发明通过以下技术方案予以实现：一种用于城市生活污水处理的固液分离曝气装置，包括污水筒以及设在污水筒上的顶盖。所述污水筒底端连接有排水阀，顶盖顶端连通有进水管，污水筒内设有过滤仓，所述污水筒内壁底部设有多个曝气嘴，曝气嘴用于往污水筒内污水中充气，所述过滤仓顶端与污水筒内污水液面相持平。
所述过滤仓内设有接收筒，过滤仓底部连接有水泵，接收筒用于过滤固体垃圾，接收筒表面开设有多个滤孔，污水顺着接收筒内壁流入，将垃圾带入接收筒内，过滤仓与接收筒之间存在空腔，污水经过滤孔流至过滤仓空腔内，水泵用于将过滤的污水排出。
优选的，所述过滤仓外侧对称设有支杆，过滤仓相对于支杆处设有滑条，支杆一端与污水筒内壁焊接，支杆另一端与滑条滑动配合，支杆杆身上设有支板，支板顶端连接有马达，滑条整体呈T字型，拨杆搭接在滑条顶端，滑条底部设有浮片。
优选的，所述滑条顶端侧边设有延伸端，拨杆搭接在滑条延伸端上，马达带动拨杆旋转下压滑条令过滤仓下降，当拨杆旋转超过一定角度后远离滑条，此时浮片带动整个过滤仓上浮，过滤仓上下沉浮过程中利用水体张力令污水流入接收筒内。
优选的，所述接收筒内设有隔板，接收筒外套设有定位环，定位环顶部开设有定位槽，接收筒顶端设有翻边，翻边搭接在定位槽处，定位环底部与过滤仓顶端之间连接有弹簧，定位环外侧与过滤仓外侧连接有橡胶圈。
优选的，所述接收筒上方设有分选机构，分选机构包括转轴、连杆和两个隔片，转轴与隔板相对应，转轴端部与连杆连接，连杆顶端与顶盖顶部连接，所述隔片通过转轴相互铰接，隔片上设有驱动器，驱动器带动隔片翻动。
优选的，所述驱动器包括摄像头、单片机和电推杆，所述摄像头、单片机、电推杆均设在顶盖上，摄像头穿过顶盖朝向隔片，电推杆活动端与隔片顶部铰接，单片机用于控制摄像头、电推杆工作。
优选的，所述污水筒外壁设有指示灯，污水筒内壁设有支架，支架顶端连接有接触片一，支架底端滑动配合有接触片二，所述接触片一、接触片二与指示灯导线连接，接触片二能够上下滑动，当污水筒内注入污水接触片二随液面升高而上升，当接触片二与接触片一接触电回路闭合指示灯亮起，此时污水液面与过滤仓顶端持平。
(三)有益效果
本发明提供了一种用于城市生活污水处理的固液分离曝气装置。具备以下有益效果：
1、该用于城市生活污水处理的固液分离曝气装置，通过马达、拨杆、滑块配合，令整个过滤仓上下沉浮，过滤仓上下沉浮过程中借助水体表面张力吸引附近污水流向过滤仓。利用接收筒将垃圾与污水分离出来。将过滤、曝气等步骤结合在一起。通过隔片、电推杆、隔片配合，起到对垃圾筛选分类的效果。将污水处理操作简化，加快处理时间。（发明人：彭传佳;李金祥;杨太吉）
