申请日2020.10.26
公开（公告）日2021.02.19
IPC分类号C02F9/04
摘要
本发明涉及一种过滤装置，尤其涉及一种环保节能式污水过滤装置。提供一种对污水的处理效果好和能帮助人们改善生活环境的环保节能式污水过滤装置。提供了这样一种环保节能式污水过滤装置，包括有底座和输水机构，底座顶部一侧设有输水机构；水箱，底座顶部一侧设有用于收集过滤后的水的水箱；第二滑道，水箱一侧上部设有第二滑道；过滤机构，水箱侧部设有过滤机构；出水机构，水箱侧部设有出水机构。通过输水机构、过滤机构和出水机构的配合，可以自动对污水进行过滤，并且可以自动控制过滤后的水的排放，通过传动机构，可以间歇性的将残留在过滤网上杂物推出，防止杂物由于污水的冲力直接进入水箱。
权利要求书

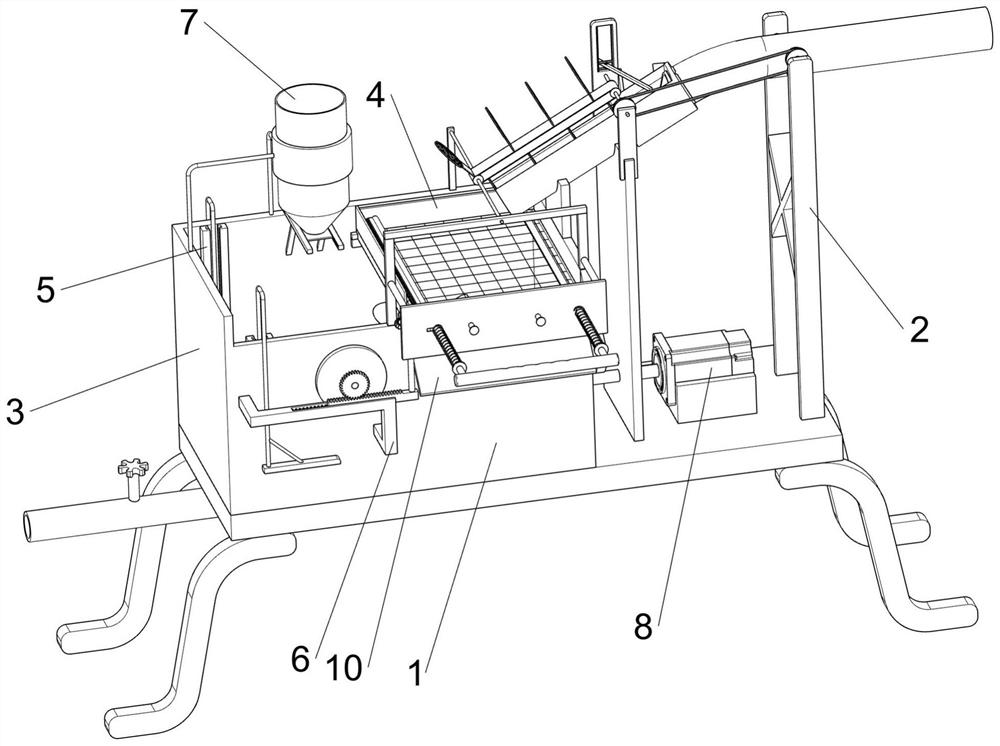

1.一种环保节能式污水过滤装置，其特征是，包括有：
底座(1)和输水机构(2)，底座(1)顶部一侧设有输水机构(2)；
水箱(3)，底座(1)顶部一侧设有用于收集过滤后的水的水箱(3)；
第二滑道(10)，水箱(3)一侧上部设有第二滑道(10)；
过滤机构(4)，水箱(3)侧部设有过滤机构(4)；
出水机构(5)，水箱(3)侧部设有出水机构(5)。
2.根据权利要求1所述的一种环保节能式污水过滤装置，其特征是，输水机构(2)包括有：
支架(20)，底座(1)顶部一侧设有支架(20)；
支撑板(21)，底座(1)顶部一侧设有支撑板(21)，支撑板(21)位于支架(20)一侧；
支撑块(22)，水箱(3)顶部一侧中间设有支撑块(22)；
转动杆(23)，支架(20)上部转动式设有转动杆(23)；
输水管(24)，支撑板(21)顶部中间与支撑块(22)顶部中间之间设有输水管(24)，转动杆(23)与输水管(24)侧部转动式连接；
转动轴(25)，支架(20)上部一侧转动式设有转动轴(25)，转动轴(25)位于转动杆(23)上侧；
直齿轮组件(26)，转动轴(25)一端与转动杆(23)侧部之间设有直齿轮组件(26)；
导向块(27)，支撑板(21)顶部一侧设有导向块(27)；
传动杆(28)，支撑板(21)上部一侧与导向块(27)中部之间转动式设有传动杆(28)；
皮带轮组件(29)，转动轴(25)中部与传动杆(28)侧部之间设有皮带轮组件(29)；
支撑架(210)，水箱(3)顶部一侧设有支撑架(210)；
支撑杆(211)，支撑架(210)上部中间与水箱(3)一侧上部之间转动式设有支撑杆(211)；
传送带(212)，传动杆(28)中部与支撑杆(211)中部之间设有传送带(212)；
捞网(213)，传送带(212)上均匀设有用于打捞污水中的杂物的捞网(213)。
3.根据权利要求2所述的一种环保节能式污水过滤装置，其特征是，过滤机构(4)包括有：
过滤框(40)，水箱(3)内部上侧设有过滤框(40)；
过滤网(41)，过滤框(40)底部设有用于过滤污水的过滤网(41)；
第一连接件(42)，支撑架(210)一侧中部设有第一连接件(42)；
推板(43)，第一连接件(42)上滑动式设有推板(43)；
第一弹簧(44)，推板(43)侧部的两侧均与第一连接件(42)一侧之间设有第一弹簧(44)，第一弹簧(44)均套在推板(43)外侧；
第一棘齿条(45)，推板(43)一侧设有第一棘齿条(45)；
伸缩杆(46)，第一连接件(42)中部滑动式设有伸缩杆(46)；
第二弹簧(47)，伸缩杆(46)侧部的两侧均与第一连接件(42)一侧之间设有第二弹簧(47)，第二弹簧(47)均套在伸缩杆(46)外侧。
4.根据权利要求3所述的一种环保节能式污水过滤装置，其特征是，出水机构(5)包括有：
第一滑轨(50)，水箱(3)内壁两侧的侧部对称设有第一滑轨(50)；
滑动杆(51)，第一滑轨(50)相对一侧之间滑动式设有滑动杆(51)；
浮力球(52)，滑动杆(51)中部设有浮力球(52)；
牵引绳(53)，滑动杆(51)底部一侧设有牵引绳(53)；
固定框(54)，水箱(3)内壁底部的一侧设有固定框(54)，固定框(54)底部穿过水箱(3)底部一侧；
橡皮塞(55)，固定框(54)内滑动式设有橡皮塞(55)，牵引绳(53)另一端与橡皮塞(55)顶部连接；
出水管(56)，水箱(3)底部一侧设有出水管(56)，出水管(56)位于固定框(54)下方；
转动开关(57)，出水管(56)顶部中间设有转动开关(57)。
5.根据权利要求4所述的一种环保节能式污水过滤装置，其特征是，还包括有传动机构(6)，传动机构(6)包括有：
连接杆(60)，滑动杆(51)顶部一侧设有连接杆(60)；
第一拨动杆(61)，连接杆(60)底部一侧设有第一拨动杆(61)；
第二滑轨(62)，水箱(3)一侧上部设有第二滑轨(62)；
直齿条(64)，第二滑轨(62)上滑动式设有直齿条(64)；
第三弹簧(63)，直齿条(64)一侧与第二滑轨(62)侧部之间设有第三弹簧(63)；
传动轴(65)，水箱(3)一侧上部转动式设有传动轴(65)；
全齿轮(67)，传动轴(65)一端设有全齿轮(67)，全齿轮(67)与直齿条(64)啮合；
转动盘(66)，传动轴(65)中部设有转动盘(66)，转动盘(66)与第一拨动杆(61)配合；
第一棘齿轮(68)，直齿条(64)顶部一侧设有第一棘齿轮(68)，第一棘齿轮(68)与第一棘齿条(45)啮合。
6.根据权利要求5所述的一种环保节能式污水过滤装置，其特征是，还包括有下料机构(7)，下料机构(7)包括有：
第二连接件(70)，滑动杆(51)顶部一侧设有第二连接件(70)；
第二棘齿条(71)，第二连接件(70)一侧下部设有第二棘齿条(71)；
绕线轮(72)，水箱(3)一侧下部转动式设有绕线轮(72)；
第二棘齿轮(73)，绕线轮(72)侧部设有第二棘齿轮(73)，第二棘齿轮(73)与第二棘齿条(71)相互啮合；
连接环(74)，水箱(3)顶部一侧设有连接环(74)；
下料漏斗(75)，连接环(74)上设有用于放置药水的下料漏斗(75)；
第三滑轨(76)，水箱(3)侧部的上侧设有第三滑轨(76)；
挡块(77)，第三滑轨(76)上滑动式设有挡块(77)，挡块(77)顶部与下料漏斗(75)底部接触；
第一过线轮(78)，水箱(3)一侧上部设有第一过线轮(78)；
第二过线轮(79)，水箱(3)一侧下部设有第二过线轮(79)；
拉动绳(710)，绕线轮(72)上设有拉动绳(710)，拉动绳(710)另一端绕过第一过线轮(78)和第二过线轮(79)，拉动绳(710)另一端与挡块(77)一侧中间连接；
第一扭力弹簧(711)，第二棘齿轮(73)一侧与水箱(3)一侧下部之间设有第一扭力弹簧(711)，第一扭力弹簧(711)套在绕线轮(72)外侧；
第四弹簧(712)，挡块(77)一侧的两侧均与第三滑轨(76)内壁一侧之间设有第四弹簧(712)。
7.根据权利要求6所述的一种环保节能式污水过滤装置，其特征是，还包括有旋转机构(8)，旋转机构(8)包括有：
伺服电机(80)，底座(1)顶部一侧设有伺服电机(80)；
第一转轴(81)，伺服电机(80)输出轴上设有第一转轴(81)，第一转轴(81)一端穿过水箱(3)一侧下部；
连接架(82)，水箱(3)内壁两侧的侧部之间设有连接架(82)；
第二转轴(83)，连接架(82)中部转动式设有第二转轴(83)；
转动扇叶(84)，第二转轴(83)顶部设有转动扇叶(84)；
锥齿轮组件(85)，第二转轴(83)底部与第一转轴(81)一端之间设有锥齿轮组件(85)。
8.根据权利要求7所述的一种环保节能式污水过滤装置，其特征是，还包括有拨动机构(9)，拨动机构(9)包括有：
滑动架(91)，导向块(27)内滑动式设有滑动架(91)；
第五弹簧(90)，滑动架(91)顶部两侧均与导向块(27)内壁顶部之间设有第五弹簧(90)；
第二扭力弹簧(92)，滑动架(91)内壁上下两侧中间均设有第二扭力弹簧(92)；
第二拨动杆(93)，第二扭力弹簧(92)相对一侧之间设有第二拨动杆(93)，第二拨动杆(93)与捞网(213)配合；
第一滑道(94)，输水管(24)一侧设有第一滑道(94)；
挂钩(95)，第一滑道(94)两侧的侧部均设有用于挂塑料袋的挂钩(95)。
说明书
一种环保节能式污水过滤装置
技术领域
本发明涉及一种过滤装置，尤其涉及一种环保节能式污水过滤装置。
背景技术
在人们生活中，会产生大量的污水，世界上的淡水资源本身就极少，如果不对污水进行处理的话，污水随意的排放，会污染大量的淡水资源，因此，我们需要及时对污水进行处理，使得污水到达排放标准之后再进行排放，污水的主要来源有：1、未经处理而排放的工业废水；2、未经处理而排放的生活污水；3、大量使用化肥、农药或除草剂的农田污水；4、堆放在河边的工业废弃物和生活垃圾；5、水土流失；6、矿山污水。
目前人们对于家里产生的生活污水不能有效的进行过滤处理，并且大多数都是不经过处理就直接排放，这对人们的生活环境会产生影响，针对这些问题，设计了一种对污水的处理效果好和能帮助人们改善生活环境的环保节能式污水过滤装置。
发明内容
为了克服现在的家庭不能有效的对污水进行过滤处理和污水的随意排放会对人们的生活环境产生影响的缺点，技术问题：提供一种对污水的处理效果好和能帮助人们改善生活环境的环保节能式污水过滤装置。
一种环保节能式污水过滤装置，包括有：
底座和输水机构，底座顶部一侧设有输水机构；
水箱，底座顶部一侧设有用于收集过滤后的水的水箱；
第二滑道，水箱一侧上部设有第二滑道；
过滤机构，水箱侧部设有过滤机构；
出水机构，水箱侧部设有出水机构。
可选地，输水机构包括有：
支架，底座顶部一侧设有支架；
支撑板，底座顶部一侧设有支撑板，支撑板位于支架一侧；
支撑块，水箱顶部一侧中间设有支撑块；
转动杆，支架上部转动式设有转动杆；
输水管，支撑板顶部中间与支撑块顶部中间之间设有输水管，转动杆与输水管侧部转动式连接；
转动轴，支架上部一侧转动式设有转动轴，转动轴位于转动杆上侧；
直齿轮组件，转动轴一端与转动杆侧部之间设有直齿轮组件；
导向块，支撑板顶部一侧设有导向块；
传动杆，支撑板上部一侧与导向块中部之间转动式设有传动杆；
皮带轮组件，转动轴中部与传动杆侧部之间设有皮带轮组件；
支撑架，水箱顶部一侧设有支撑架；
支撑杆，支撑架上部中间与水箱一侧上部之间转动式设有支撑杆；
传送带，传动杆中部与支撑杆中部之间设有传送带；
捞网，传送带上均匀设有用于打捞污水中的杂物的捞网。
可选地，过滤机构包括有：
过滤框，水箱内部上侧设有过滤框；
过滤网，过滤框底部设有用于过滤污水的过滤网；
第一连接件，支撑架一侧中部设有第一连接件；
推板，第一连接件上滑动式设有推板；
第一弹簧，推板侧部的两侧均与第一连接件一侧之间设有第一弹簧，第一弹簧均套在推板外侧；
第一棘齿条，推板一侧设有第一棘齿条；
伸缩杆，第一连接件中部滑动式设有伸缩杆；
第二弹簧，伸缩杆侧部的两侧均与第一连接件一侧之间设有第二弹簧，第二弹簧均套在伸缩杆外侧。
可选地，出水机构包括有：
第一滑轨，水箱内壁两侧的侧部对称设有第一滑轨；
滑动杆，第一滑轨相对一侧之间滑动式设有滑动杆；
浮力球，滑动杆中部设有浮力球；
牵引绳，滑动杆底部一侧设有牵引绳；
固定框，水箱内壁底部的一侧设有固定框，固定框底部穿过水箱底部一侧；
橡皮塞，固定框内滑动式设有橡皮塞，牵引绳另一端与橡皮塞顶部连接；
出水管，水箱底部一侧设有出水管，出水管位于固定框下方；
转动开关，出水管顶部中间设有转动开关。
可选地，还包括有传动机构，传动机构包括有：
连接杆，滑动杆顶部一侧设有连接杆；
第一拨动杆，连接杆底部一侧设有第一拨动杆；
第二滑轨，水箱一侧上部设有第二滑轨；
直齿条，第二滑轨上滑动式设有直齿条；
第三弹簧，直齿条一侧与第二滑轨侧部之间设有第三弹簧；
传动轴，水箱一侧上部转动式设有传动轴；
全齿轮，传动轴一端设有全齿轮，全齿轮与直齿条啮合；
转动盘，传动轴中部设有转动盘，转动盘与第一拨动杆配合；
第一棘齿轮，直齿条顶部一侧设有第一棘齿轮，第一棘齿轮与第一棘齿条啮合。
可选地，还包括有下料机构，下料机构包括有：
第二连接件，滑动杆顶部一侧设有第二连接件；
第二棘齿条，第二连接件一侧下部设有第二棘齿条；
绕线轮，水箱一侧下部转动式设有绕线轮；
第二棘齿轮，绕线轮侧部设有第二棘齿轮，第二棘齿轮与第二棘齿条相互啮合；
连接环，水箱顶部一侧设有连接环；
下料漏斗，连接环上设有用于放置药水的下料漏斗；
第三滑轨，水箱侧部的上侧设有第三滑轨；
挡块，第三滑轨上滑动式设有挡块，挡块顶部与下料漏斗底部接触；
第一过线轮，水箱一侧上部设有第一过线轮；
第二过线轮，水箱一侧下部设有第二过线轮；
拉动绳，绕线轮上设有拉动绳，拉动绳另一端绕过第一过线轮和第二过线轮，拉动绳另一端与挡块一侧中间连接；
第一扭力弹簧，第二棘齿轮一侧与水箱一侧下部之间设有第一扭力弹簧，第一扭力弹簧套在绕线轮外侧；
第四弹簧，挡块一侧的两侧均与第三滑轨内壁一侧之间设有第四弹簧。
可选地，还包括有旋转机构，旋转机构包括有：
伺服电机，底座顶部一侧设有伺服电机；
第一转轴，伺服电机输出轴上设有第一转轴，第一转轴一端穿过水箱一侧下部；
连接架，水箱内壁两侧的侧部之间设有连接架；
第二转轴，连接架中部转动式设有第二转轴；
转动扇叶，第二转轴顶部设有转动扇叶；
锥齿轮组件，第二转轴底部与第一转轴一端之间设有锥齿轮组件。
可选地，还包括有拨动机构，拨动机构包括有：
滑动架，导向块内滑动式设有滑动架；
第五弹簧，滑动架顶部两侧均与导向块内壁顶部之间设有第五弹簧；
第二扭力弹簧，滑动架内壁上下两侧中间均设有第二扭力弹簧；
第二拨动杆，第二扭力弹簧相对一侧之间设有第二拨动杆，第二拨动杆与捞网配合；
第一滑道，输水管一侧设有第一滑道；
挂钩，第一滑道两侧的侧部均设有用于挂塑料袋的挂钩。
本发明的有益效果是：1、通过输水机构、过滤机构和出水机构的配合，可以自动对污水进行过滤，并且可以自动控制过滤后的水的排放。
2、通过传动机构，可以间歇性的将残留在过滤网上杂物推出，防止杂物由于污水的冲力直接进入水箱。
3、通过下料机构和旋转机构的配合，可以自动给过滤后的水加入一些净化水质的药水，并且对其搅拌，使得药水与过滤后的水充分融合。
4、通过拨动机构，可以自动将捞网捞起的杂物进行自动收集，方便人们的工作。
（发明人：邱萍）
